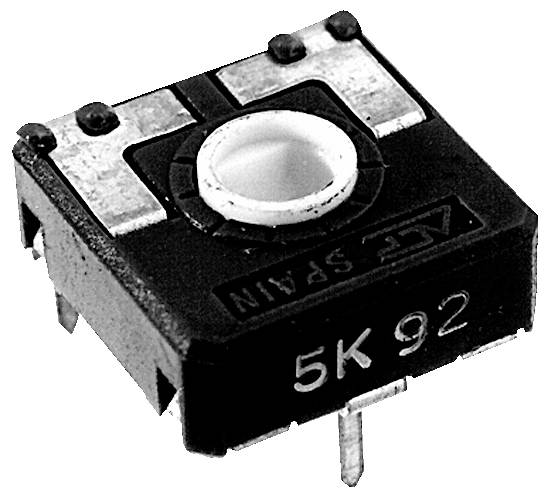

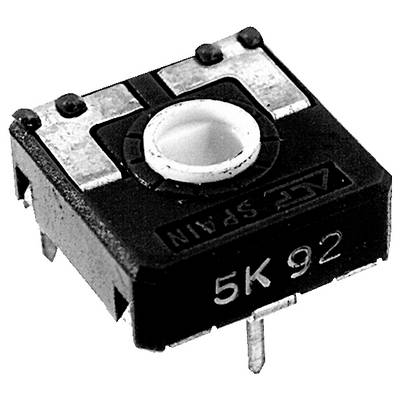

ACP CA14NV12,5-100KA2020 Kohleschicht-Trimmer staubdicht linear 0.25 W 100 kΩ 245 ° 265 ° 1 St.
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Kohleschicht-Trimmer
Widerstand
100 kΩ
Widerstandsverlauf
linear
Belastbarkeit
0.25 W
Drehwinkel (mechanisch)
265 °
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 0,47273
10
8% = € 0,04
€ 0,43467
25
11% = € 0,05
€ 0,41945
50
13% = € 0,06
€ 0,40933
100
15% = € 0,07
€ 0,40173
250
18% = € 0,08
€ 0,38905
500
20% = € 0,10
€ 0,37633
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 0,47273 / Stück)
€ 0,47
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ACP E-Regler liegend RM10/12,5 100K
Unser Service für Sie
Technische Daten
- Anwendung: 14mm-Potentiometer werden hauptsächlich in Steuerungsanwendungen auf verschiedenen Märkten eingesetzt:
- • Elektronische Haushaltsgeräte, Heizung, Lüftung und Luft Klimaanlage (HVAC), Thermostate
- • Automotive: HVAC-Steuerungen, Beleuchtungssteuerung (Positionsanpassung und Sensoren), Dimmer, Sitzheizungssteuerungen
- • Industrieelektronik: Multimeter, Oszilloskope, Zeitrelais, Mess- und Prüfgeräte
- ESD-Verpackung: Kein ESD
- Serie: CA14
- Bauform: horizontal
- Achse: Langloch
- Widerstandstoleranz: 20 %
- Widerstandskurve: linear
- Nennleistung: 0,25 W
- Grenzspannung: 250 V
- Betätigung: von oben
- Drehwinkel, mechanisch: 265 °
- Drehwinkel, elektrisch: 245 °
- Anschlagsfestigkeit: 10 Ncm
- Drehmoment: 2,5 Ncm
- Produkt-Art
Kohleschicht-Trimmer
- Potentiometer-Besonderheiten
staubdicht
- Widerstand
100 kΩ
- Widerstandsverlauf
linear
- Belastbarkeit
0.25 W
- Grenzspannung
250 V
- Drehwinkel (elektrisch)
245°
- Drehwinkel (mechanisch)
265°
- Ausführung
horizontal
- Toleranz ±
20 %
- Breite
14.0 mm
- RM
12.5 mm
- Abm.
(L x B) 14.0 mm x 14.0 mm
- Inhalt
1 St.
- Typ
CA14NV12,5-100KA2020
- RoHS-konform
Ja
- Länge
14.0 mm
- Montageart
Leiterplattenmontage
- Betriebstemperatur (max.)
70 °C
- Betriebstemperatur (min.)
-25 °C
- Prüfzeichen
DIN 41450-1-4-5
Dokumente & Downloads
Datenblatt
Datenblatt 3464471 ACP CA14NV12,5-100KA2020 Kohleschicht-Trimmer staubdicht linear 0.25 W 100 kΩ 245 ° 265 ° 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3464471 ACP CA14NV12,5-100KA2020 Kohleschicht-Trimmer staubdicht linear 0.25 W 100 kΩ 245 ° 265 ° 1 St.
Beschreibung
ACP Kohleschichttrimmer liegend RM10/12,
Ausführung
- • Widerstandselement aus plastischem Kohlefilm über hochflexibler leitender Folie (Kohleschichttrimmer)
- • widerstandsfähig gegen Feuchtigkeit und mechanische Beanspruchung
- • vollgekapseltes Gehäuse verhindert das Eindringen von Staub, Kolophonium oder anderer schädlicher Stoffe
- • Metallteile aus Nichteisenmetallen verhindern Oxidationen und steigern die Lötbarkeit
- • sehr guter Kontakt zwischen Anschlüssen und Substrat reduziert den Kontaktwiderstand
- • verwendete Kunststoffe sind gegen Reinigungslösungen widerstandsfähig und schwerentflammbar nach Brennbarkeitsklasse HB gemäß UL94
- • sehr weicher, geschmeidiger Lauf des Schleifers über die gesamte Spur
- • rechteckige Form ermöglicht automatisches Einsetzen
- • Doppelkontaktschleifer in Mittelstellung im Auslieferzustand
- • Zeigerposition an aufgedruckter Skala ablesbar
