Aktivmodul Phoenix Contact 2906194 UM-D37M/16RSC-24DC/DO/C3/R IMC Inhalt: 1 St. kaufen

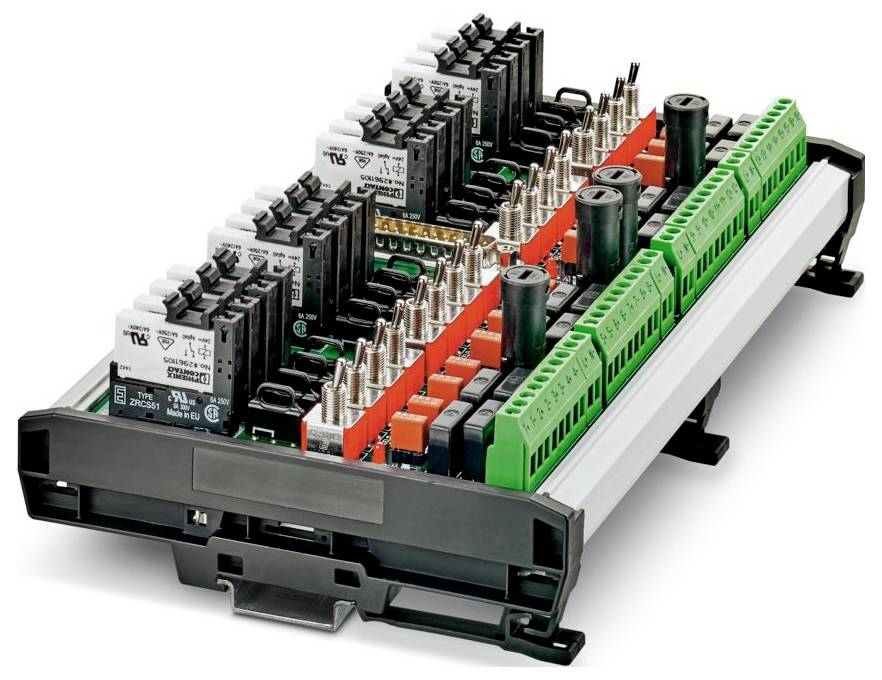

Ein Elektroverbindungsblock mit mehreren Anschllussklemmen und Relais, der zur Ordnung von Schaltkreisen in elektronischen Systemen verwendet wird.

Abbildung ähnlich

Produkt-Art

Aktivmodul

Gesamtpolzahl

Anschluss

D-Sub-Stecker

Schrauben

Befestigungs-Art

Tragschienenmontage

AWG

24 - 12

Datenblatt (PDF)

Lieferung Mi., 5. Mai 2027

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 705,43

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Polzahl: 37
Anschlussart: Schraubanschluss
Schraubengewinde: M3
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 244 mm
Höhe: 142,3 mm
Tiefe: 66,8 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 75 °C
Höhenlage: < 2000 m
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 90 %
Abisolierlänge: 8 mm
Allgemein: Standard- oder halogenfreie Kabel
Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Betriebsart: 100 % ED
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 90 %
Eingangsspannungsbereich: 19,2 V DC ... 26,4 V DC
Schutzbeschaltung: Freilaufdiode | Freilaufdiode
Schaltspannung maximal: 120 V AC/DC
Anzahl der Kanäle: 16
Eingangsnennspannung UN: 24 V DC
Eingangsspannungsbereich bezogen auf UN: 0,8 ... 1,1
Typischer Eingangsstrom bei UN: 7 mA
Kontaktausführung: 1 Wechsler
Grenzdauerstrom: 3 A (Sicherung eingeschränkt)
Schalten: Schalten
Statusanzeige vorhanden: ja, bei Sicherungsausfall
Lebensdauer mechanisch: 2x 107 Schaltspiele
Ansprechzeit typisch: 5 ms
Rückfallzeit typisch: 15 ms
Kontaktmaterial: AgSnO
Schaltspannung minimal: 12 V
Schaltstrom minimal: 10 mA
Abschaltleistung (ohmsche Last) maximal: 72 W (24 V DC);20 W (48 V DC);18 W (60 V DC);23 W (110 V DC);360 VA (120 V AC)
Anzahl der Anschlüsse: 32
Passende I/O-Karte: TDOB01 (non-redundant);TDOB11 (redundant);TDOB51 (non-redundant);TDOB61 (redundant)
Feldebene: Feldebene
Steuerungsebene: Steuerungsebene
Mit Bestückung: ja
Fehlererkennung (Aderbruch/Kurzschluss): nein
Unterstützte Steuerung: HONEYWELL Experion PKS C300/C-Series: Unterstützte Steuerung: HONEYWELL Experion PKS C300/C-Series

Produkt-Art: Aktivmodul

Gesamtpolzahl: 37

Anschluss: D-Sub-Stecker
Schrauben

Befestigungs-Art: Tragschienenmontage

: 24 - 12

Abm.: (L x B x H) 66.8 x 244 x 142.3 mm

Inhalt: 1 St.

Polzahl: 37

Breite: 244 mm

Höhe: 142.3 mm

Länge: 66.8 mm

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.2 mm²

Querschnitt starr (min.): 0.2 mm²

Tiefe: 66.8 mm

Bemessungsstrom: 0.007 A

Bemessungsspannung: 24 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579929 Aktivmodul Phoenix Contact 2906194 UM-D37M/16RSC-24DC/DO/C3/R IMC Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579929 Aktivmodul Phoenix Contact 2906194 UM-D37M/16RSC-24DC/DO/C3/R IMC Inhalt: 1 St.

Beschreibung

VARIOFACE-Modul mit 16 Kanälen für die Verwendung mit Honeywell® Experion C300-24 V-Digital-IOTA, rechtsseitige Ausführung, 3 A, 120 V, Schutzlackierung, Inter-Marshalling
