Aktivmodul Phoenix Contact 2906944 UM-D37SUB/M/HC3/DI24V/MR/SI/MT Inhalt: 1 St. kaufen

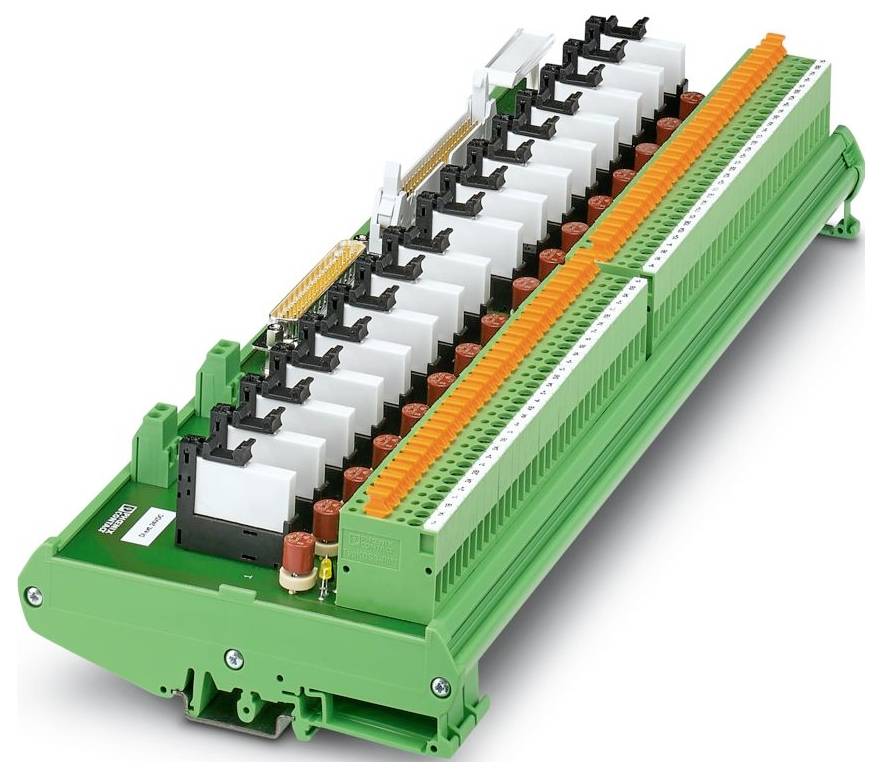

Eine grüne elektronische Relaisplatine mit mehreren weißen und schwarzen Schaltern und orangefarbenen und grünen Anschlüssen, die für industrielle Anwendungen verwendet wird.

Abbildung ähnlich

Produkt-Art

Aktivmodul

Gesamtpolzahl

Anschluss

D-Sub-Stiftleiste

IDC/FLK-Stiftleiste

Schrauben

Befestigungs-Art

Tragschienenmontage

AWG

24 - 12

Datenblatt (PDF)

Lieferung Do., 31. Dez. 2026

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 751,67

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Polzahl: 50
Anschlussart: Schraubanschluss mit Trennmesser
Schraubengewinde: M3
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 343,5 mm
Höhe: 125,5 mm
Tiefe: 65,5 mm
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -15 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport): -15 °C ... 50 °C
Normen/Bestimmungen: EN IEC 60664-1
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Abisolierlänge: 8 mm
Einbaulage: beliebig
Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Rastermaß: 2,54 mm
Betriebsart: 100 % ED
Eingangsspannungsbereich: 20,4 V DC ... 26,4 V DC
Montagehinweis: anreihbar ohne Abstand
Schutzbeschaltung: Sicherung;Freilaufdiode;Verpolschutz
Schaltspannung maximal: 36 V DC
Anzahl der Kanäle: 16
Eingangsnennspannung UN: 24 V DC
Eingangsspannungsbereich bezogen auf UN: 0,85 ... 1,1
Typischer Eingangsstrom bei UN: 6,5 mA
Kontaktausführung: 1 Wechsler
Grenzdauerstrom: 50 mA (500 mA bei zerstörter Goldschicht)
Bemessungsstoßspannung: 0,6 kV
Schalten: Schalten
Statusanzeige vorhanden: ja
Ansprechzeit typisch: 5 ms
Rückfallzeit typisch: 7 ms
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: Ag-Legierung, hartvergoldet
Schaltspannung minimal: 100 mV (12 V DC bei zerstörter Goldschicht)
Schaltstrom minimal: 1 mA (10 mA bei zerstörter Goldschicht)
Abschaltleistung (ohmsche Last) maximal: 1,2 W (bei 24 V DC)
Anzahl der Anschlüsse: 1
Passende I/O-Karte: TDIL01 (non-redundant);TDIL11 (redundant)
Feldebene: Feldebene
Steuerungsebene: Steuerungsebene
Statusanzeige/Kanal: LED gelb
Unterstützte Steuerung: HONEYWELL Experion PKS C300/C-Series: Unterstützte Steuerung: HONEYWELL Experion PKS C300/C-Series

Produkt-Art: Aktivmodul

Gesamtpolzahl: 37

Anschluss: D-Sub-Stiftleiste
IDC/FLK-Stiftleiste
Schrauben

Befestigungs-Art: Tragschienenmontage

: 24 - 12

Abm.: (L x B x H) 65.5 x 343.5 x 125.5 mm

Inhalt: 1 St.

Polzahl: 37

Breite: 343.5 mm

Höhe: 125.5 mm

Länge: 65.5 mm

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.2 mm²

Querschnitt starr (min.): 0.2 mm²

Tiefe: 65.5 mm

Bemessungsstrom: 0.0065 A

Bemessungsspannung: 24 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3580013 Aktivmodul Phoenix Contact 2906944 UM-D37SUB/M/HC3/DI24V/MR/SI/MT Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3580013 Aktivmodul Phoenix Contact 2906944 UM-D37SUB/M/HC3/DI24V/MR/SI/MT Inhalt: 1 St.

Beschreibung

16-kanaliges Relaismodul für Honeywell C300 Eingabe-Baugruppen. Das Modul wird steuerungsseitig über D-SUB 37-polig oder FLK 50-polig angesteuert. Feldseitig steht ein Schraubanschluss mit Messertrennung zur Verfügung. Modulbreite: 343 mm
