Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St. kaufen | Conrad AT

'Ein weißes elektronisches Modul von METZ CONNECT mit Drehregler, Schalter für Hand-/Automatikbetrieb und Anschlussklemmen.'

'Ein weißes elektronisches Modul von METZ CONNECT mit Drehregler, Schalter für Hand-/Automatikbetrieb und Anschlussklemmen.'

Technische Maßzeichnung eines elektrischen Geräts, mit Vorder- und Seitenansicht mit Abmessungen in Millimetern und Zoll.

Schaltplan für einen Sensor/Relais mit Anschlüssen S1, S2, YR, Y, A1 und A2, wobei 28 V/2 A und 0-10 V DC Verbindungen dargestellt sind.

Schaltbild eines Relais mit Klemmen A1, A2, YR, I, S1, S2, Y und I; rechts sind die Funktionen Betriebs- und Signalanschlüsse erklärt.

1/4

Produkt-Art

Analogwert-Geber

Funktionen

AUTO-Betrieb

Betriebsspannung max.

24 V/AC

24 V/DC

Schaltspannung (max.)

24 V DC/AC

Typ

110660

Datenblatt (PDF)

Metz Connect

Sofort-Lieferung Mo., 12. Okt.

80 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 31,12

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 13. Okt.

42 Stück

€ 5,83 Versand

€ 37,49

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Analogwertgeber KMA-E08

Interfacetechnik
Interfacebaustein
Analogwertgeber
Sollwertgeber
Stellgrößenvorgabe
Ventilstellungen
Mischklappen einstellen
Handbetrieb
Koppelbaustein
BTR Netcom

Technische Daten

Bidirektional: nein Galvanische Trennung: ohne Nennstromaufnahme: 19 mA ECLASS 7: Zentrales Steuergerät für Gebäude (27142329)

Produkt-Art: Analogwert-Geber

Typ: 110660

Funktionen: AUTO-Betrieb

Besonderheiten: mit Schalter

Betriebsspannung: 24 V/AC
24 V/DC

Betriebsspannung max.: 24 V/AC
24 V/DC

Betriebsspannungsbereich: 24, 24 V/AC, V/DC (max)

Schaltspannung (max.): 24 V DC/AC

Anschluss: Schraubklemme

: IP40

Min. Temperatur: -10 °C

Max. Temperatur: +50 °C

Breite: 22.50 mm

Höhe: 61.30 mm

Tiefe: 60 mm

Abm.: (B x H x T) 22.50 x 61.30 x 60 mm

Inhalt: 1 St.

Gewicht: 70 g

Herstellerfarbe: Grau

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2860520 Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2860520 Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St.

Information

Information 2860520 Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 St.

Beschreibung

Der Analogwertgeber dient als Stellgrößengeber für manuelle Stellgrößenvorgabe, z. B. Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, welche mittels integriertem zweistufigen Schalter (HAND, AUTO) umschaltbar sind. Über die externen Steuerkontaktklemmen S1 und S2 wird die Schalterstellung rückgemeldet. Schalterstellung HAND: Die Stellgröße kann mittels frontseitigen Potentiometers eingestellt werden. Das Ausgangssignal 0 ... 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet., Sollwertgeber, Handbedienebene mit Rückmeldung, LED Helligkeit proportional zur Stellgröße.

Ausführung

Allgemein:
Produktfarbe: Weiß
AC Eingangsspannung: 24 V
Abmessungen (BxTxH): 22,5 x 60 x 61,3 mm
Gewicht: 70 g

Lieferumfang

Geliefert wird: Metz Connect Schnittstellenmodul KMA-E08 24ACDC 10DC, Verpackungseinheit: 1 Stk., EAN: 4250184122937

Beschreibung

Der Analogwertgeber dient als Stellgrößengeber für manuelle Stellgrößenvorgabe, z. B. Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, welche mittels integriertem zweistufigen Schalter (HAND, AUTO) umschaltbar sind. Über die externen Steuerkontaktklemmen S1 und S2 wird die Schalterstellung rückgemeldet. Schalterstellung HAND: Die Stellgröße kann mittels frontseitigen Potentiometers eingestellt werden. Das Ausgangssignal 0 ... 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet., Sollwertgeber, Handbedienebene mit Rückmeldung, LED Helligkeit proportional zur Stellgröße.

Ausführung

Allgemein:
Produktfarbe: Weiß
AC Eingangsspannung: 24 V
Abmessungen (BxTxH): 22,5 x 60 x 61,3 mm
Gewicht: 70 g

Lieferumfang

Geliefert wird: Metz Connect Schnittstellenmodul KMA-E08 24ACDC 10DC, Verpackungseinheit: 1 Stk., EAN: 4250184122937

Weitere interessante Produkte

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Schwellwertschalter 24, 24 V/AC, V/DC (max) 1 Wechsler Metz Connect 110655 Piece 1 St.

Schwellwertschalter 24, 24 V/AC, V/DC (max) 1 Wechsler Metz Connect 110655 Piece 1 St.

Conrad Electronic

€ 33,33^*

-7%

Schwellwertschalter 24, 24 V/AC, V/DC (max) 1 Wechsler Metz Connect 110666 Piece 1 St.

Schwellwertschalter 24, 24 V/AC, V/DC (max) 1 Wechsler Metz Connect 110666 Piece 1 St.

Conrad Electronic

€ 34,16

€ 31,66^*

Digital-Analog-Wandler 24, 24 V/AC, V/DC (max) Metz Connect 110656 Piece 1 St.

Digital-Analog-Wandler 24, 24 V/AC, V/DC (max) Metz Connect 110656 Piece 1 St.

Conrad Electronic

€ 39,99^*

-5%

Überwachungsrelais 24, 24 - 24, 240 V/DC, V/AC 1 Wechsler RO/SE LM-Heizungen PRI-51/5 Piece 1 St.

Überwachungsrelais 24, 24 - 24, 240 V/DC, V/AC 1 Wechsler RO/SE LM-Heizungen PRI-51/5 Piece 1 St.

Conrad Electronic

€ 51,66

€ 48,82^*

Finder Thermistor-Motorschutzrelais 24 V/AC 2 Wechsler 1 St. 70.92.0.024.0002 Temperaturüberwachung mit PTC

Finder Thermistor-Motorschutzrelais 24 V/AC 2 Wechsler 1 St. 70.92.0.024.0002 Temperaturüberwachung mit PTC

Conrad Electronic

€ 83,16^*

Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 St.

Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 St.

Elektro4000 AT

€ 28,08^*

ENTES Überwachungsrelais 230 V/AC 1 Wechsler 1 St. SSRC-04 Füllstandsüberwachung

ENTES Überwachungsrelais 230 V/AC 1 Wechsler 1 St. SSRC-04 Füllstandsüberwachung

Conrad Electronic

€ 29,16^*

Finder 230 V/AC 1 Wechsler 1 St. 72.01.8.240.0002 Füllstandsüberwachung

Finder 230 V/AC 1 Wechsler 1 St. 72.01.8.240.0002 Füllstandsüberwachung

Conrad Electronic

€ 64,99^*

Überwachungsrelais 24, 24 - 24, 240 V/DC, V/AC 1 Wechsler RO/SE LM-Heizungen PRI-51/8 Piece 1 St.

Überwachungsrelais 24, 24 - 24, 240 V/DC, V/AC 1 Wechsler RO/SE LM-Heizungen PRI-51/8 Piece 1 St.

Conrad Electronic

€ 47,10^*

Pilz Kombigerät Not-Aus+Schutzt 24VDC 2so PNOZ e5.13p C#784191

Pilz Kombigerät Not-Aus+Schutzt 24VDC 2so PNOZ e5.13p C#784191

Cetra IT Österreich

€ 253,40^*

-8%

Überwachungsrelais 208, 208 - 480, 480 V/DC, V/AC 2 Wechsler Schneider Electric RM22TG20 Piece 1 St.

Überwachungsrelais 208, 208 - 480, 480 V/DC, V/AC 2 Wechsler Schneider Electric RM22TG20 Piece 1 St.

Conrad Electronic

€ 68,33

€ 62,87^*

Überwachungsrelais 1 Wechsler tele E1PF400VSY01 Piece 1 St.

Überwachungsrelais 1 Wechsler tele E1PF400VSY01 Piece 1 St.

Conrad Electronic

€ 71,66^*

Überwachungsrelais 2 Wechsler tele G2PF400VS02 Piece 1 St.

Überwachungsrelais 2 Wechsler tele G2PF400VS02 Piece 1 St.

Conrad Electronic

€ 61,66^*

-7%

Überwachungsrelais 380 - 415 V/AC 1 Wechsler Finder 70.41.8.400.2030 Piece 1 St.

Überwachungsrelais 380 - 415 V/AC 1 Wechsler Finder 70.41.8.400.2030 Piece 1 St.

Conrad Electronic

€ 87,49

€ 81,77^*

-5%

Stromüberwachungsrelais 1 Wechsler Finder 70.51.0.240.N032 1 St.

Stromüberwachungsrelais 1 Wechsler Finder 70.51.0.240.N032 1 St.

Conrad Electronic

€ 137,49

€ 130,01^*

Überwachungsrelais 208 - 480 V/AC 1 Wechsler Finder 70.61.8.400.0000 Piece 1 St.

Überwachungsrelais 208 - 480 V/AC 1 Wechsler Finder 70.61.8.400.0000 Piece 1 St.

Conrad Electronic

€ 51,66^*

Überwachungsrelais 24 - 400 V/AC 2 Wechsler tele G2TF02 Piece 1 St.

Überwachungsrelais 24 - 400 V/AC 2 Wechsler tele G2TF02 Piece 1 St.

Conrad Electronic

€ 59,99^*

Überwachungsrelais 2 Wechsler tele G2LM20 Piece 1 St.

Überwachungsrelais 2 Wechsler tele G2LM20 Piece 1 St.

Conrad Electronic

€ 79,99^*

Überwachungsrelais 220 - 240 V/AC 1 Wechsler Finder 70.11.8.230.2022 Piece 1 St.

Überwachungsrelais 220 - 240 V/AC 1 Wechsler Finder 70.11.8.230.2022 Piece 1 St.

Conrad Electronic

€ 71,66^*

Überwachungsrelais 24 - 400 V/AC 1 Wechsler tele G2IM5AL10 Piece 1 St.

Überwachungsrelais 24 - 400 V/AC 1 Wechsler tele G2IM5AL10 Piece 1 St.

Conrad Electronic

€ 95,25^*

-7%

Überwachungsrelais 170 - 520 V/AC 2 Wechsler Finder 70.62.8.400.0000 Piece 1 St.

Überwachungsrelais 170 - 520 V/AC 2 Wechsler Finder 70.62.8.400.0000 Piece 1 St.

Conrad Electronic

€ 71,66

€ 66,58^*

Dold&Söhne Spannungsrelais UH AC230V BA9054/010 AC0,5-5V

Dold&Söhne Spannungsrelais UH AC230V BA9054/010 AC0,5-5V

Elektro4000 AT

€ 249,82^*

-7%

Überwachungsrelais 1 Wechsler RO/SE LM-Heizungen PRI-52 Piece 1 St.

Überwachungsrelais 1 Wechsler RO/SE LM-Heizungen PRI-52 Piece 1 St.

Conrad Electronic

€ 76,66

€ 71,24^*

Überwachungsrelais 24, 24 - 240, 240 V/DC, V/AC 1 Wechsler Finder 70.51.0.240.2032 1 St.

Überwachungsrelais 24, 24 - 240, 240 V/DC, V/AC 1 Wechsler Finder 70.51.0.240.2032 1 St.

Conrad Electronic

€ 124,55^*

Lastüberwachung 18 - 30 V/DC Murrelektronik Mico 4.6 Piece 1 St.

Lastüberwachung 18 - 30 V/DC Murrelektronik Mico 4.6 Piece 1 St.

Conrad Electronic

€ 158,33^*

Koppelbaustein 24, 24 V/AC, V/DC (max) 1 Wechsler Metz Connect 11064513 1 St.

Koppelbaustein 24, 24 V/AC, V/DC (max) 1 Wechsler Metz Connect 11064513 1 St.

Elektro4000 AT

€ 23,13^*

Überwachungsrelais 1 Wechsler tele E3LM10 Piece 1 St.

Überwachungsrelais 1 Wechsler tele E3LM10 Piece 1 St.

Conrad Electronic

€ 73,33^*

Überwachungsrelais 380 - 415 V/AC 1 Wechsler Finder 70.31.8.400.2022 Piece 1 St.

Überwachungsrelais 380 - 415 V/AC 1 Wechsler Finder 70.31.8.400.2022 Piece 1 St.

Conrad Electronic

€ 76,66^*

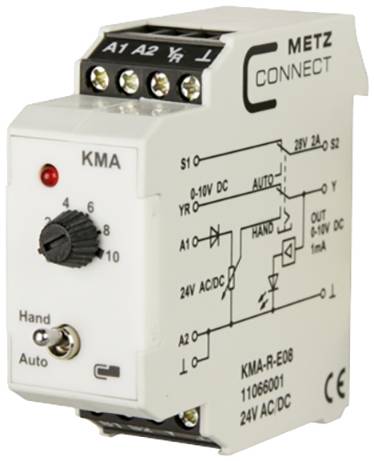

Analogwert-Geber 24, 24 V/AC, V/DC (max) Analog Metz Connect 11066001 1 St.

Analogwert-Geber 24, 24 V/AC, V/DC (max) Analog Metz Connect 11066001 1 St.

Conrad Electronic

€ 38,33^*

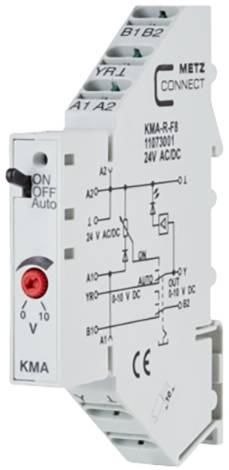

Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 11073001 Piece 1 St.
