Anybus AB9005 Modbus-TCP Master/Modbus-RTU Slave Gateway Modbus Gateway 24 V/DC 1 St. kaufen

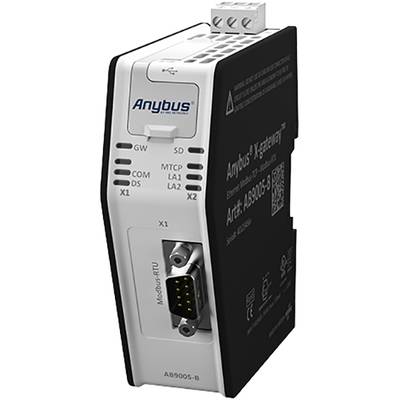

Anybus X-gateway, Ethernet-Modul, zeigt Schnittstellen für Modbus-RTU. Bezeichnung: AB9005-B. Schwarzes Gehäuse mit Anschlüssen.

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 754,17 / Stück)

€ 754,17

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 39,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Länge: 110 mm
Gewicht: 160 g
USB-Port: Für Firmware-Upgrades
Steckplatz: SD-Speicherkarte
Einspielen und Sichern von Konfigurationen via SD-Karte für einfachen Gerätetausch ohne Engineeringtool
Modbus-TCP Anschluss: 2 x RJ45
Fieldbus/Ethernet-Anschluss: (Siehe zweite Schnittstellenbeschreibung oben)
Galvanische Trennung: Auf jeder BUS/Ethernet-Seite;
Schutzart: IP20, NEMA rating 1
Montage: Hutschiene (EN 50022 Standard)

Produkt-Art: Gateway

Schnittstellen: Modbus Gateway

Typ: Modbus-TCP Master/Modbus-RTU Slave

Betriebsspannung: 24 V/DC

Max. Betriebstemperatur: +70 °C

Min. Betriebstemperatur: -25 °C

Betriebstemperatur: -25 bis +70 °C

Abm.: (B x H) 35 mm x 101 mm

Max. Stromaufnahme: 200 mA

Höhe: 101 mm

Breite: 35 mm

Herst.-Teilenr.: AB9005

Ausführung: Anybus Modbus-TCP Master/Modbus-RTU Slave Gateway

Schnittstellen: Modbus-TCP Master/Modbus-RTU Slave

Stromaufnahme: 150 mA

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 2390271 Anybus AB9005 Modbus-TCP Master/Modbus-RTU Slave Gateway Modbus Gateway 24 V/DC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2390271 Anybus AB9005 Modbus-TCP Master/Modbus-RTU Slave Gateway Modbus Gateway 24 V/DC 1 St.

Beschreibung

Anybus X-gateway - Modbus TCP Client - Modbus RTU Slave
Das Anybus X-gateway Modbus-TCP auf Modbus RTU ist ein intelligentes Gateway zur Einbindung von Modbus-TCP-basierten Feldgeräten in ein Modbus RTU-Netzwerk.

SCHNELLE ÜBERTRAGUNG VON E/A-DATEN
Das X-gateway ist in erster Linie für die Übertragung zyklischer E/A-Daten zwischen den beiden Netzwerken gedacht und entlastet so die SPS von zusätzlichen Aufgaben. Das Gateway ist ein Slave im Modbus RTU-Netzwerk und ein vollwertiger Master/Client im Modbus-TCP-Netzwerk. Die Datenübertragung ist transparent und es können bis zu 256 Byte E/A-Daten in jede Richtung übertragen werden.

EINFACHE KONFIGURATION – KEINE PROGRAMMIERUNG ERFORDERLICH
Das Gateway wird via Ethernet und die integrierte Konfigurations-Webseite konfiguriert. Auf dieser Webseite werden die Einstellungen für Ethernet TCP/IP vorgenommen, der Modbus-TCP Client/Server konfiguriert sowie die E/A-Datengröße definiert, die zwischen Modbus-TCP und Modbus RTU ausgetauscht werden soll.

Funktionen und Vorteile
Schneller Austausch zyklischer E/A-Daten zwischen einem Modbus-TCP- und einem Modbus RTU-Netzwerk (5 ms)
Ermöglicht die Integration von Modbus-TCP-basierten Server/Slave-Geräten in ein Modbus RTU-Netzwerk
Aufgrund der vollwertigen Modbus-TCP Client/Master-Funktionalität keine SPS im Modbus-TCP-Netzwerk erforderlich
Austausch von max. 256 Byte E/A-Daten in jede Richtung
Speichern von Konfigurationen auf SD-Karte für schnelle Konfigurierung und einfachen Gerätetausch
Robustes Stand-alone-Gehäuse für den Einsatz in rauen Industrieumgebungen
Qualifizierter, persönlicher Support
