Anybus ABC3028 ABC3028 Seriell Umsetzer RS-485, RS-232, Modbus-RTU 1 St. kaufen

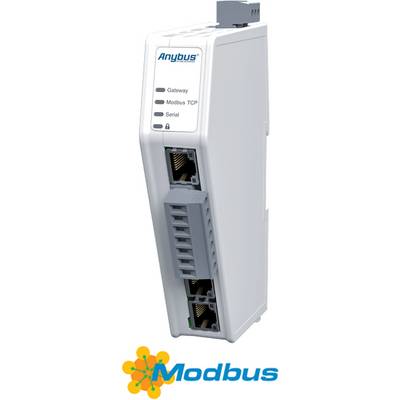

Ein Anybus-Kommunikationsmodul mit Ethernet- und seriellen Anschlüssen. Beschriftet mit 'Gateway', 'Modbus TCP', 'Serial'.

1/2

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

6 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 679,17 / Stück)

€ 679,17

zzgl. MwSt.

Kostenfreier Versand

nur € 39,17

Nur noch 6 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Maße (L x B x H) mit seriellem Anschluss und Netzstecker: 98 x 27 x 144 mm
Gewicht: 150 g
Tasten und Schalter: Reset-Taste und Sicherheitsschalter
LEDs: Statusanzeige für das Gateway sowie für das übergeordnete industrielle Netzwerk und das serielle Subnetzwerk
IP-Schutzart: IP20
Gehäusematerial: PC ABS, UL 94 VO
Montage: Hutschiene (35 * 7,5/15)
UMWELT
Betriebstemperatur: -25 bis +70 °C
Lagertemperatur: -40 bis +85 °C
Relative Luftfeuchtigkeit: 0 - 95% nicht kondensierend
Einbauhöhe: Bis zu 2 000 m
STROMVERSORGUNG
Eingangsspannung: 12 - 30 VDC
Stromverbrauch: Typische Werte: 160 mA bei 24 V, maximal 400 mA bei 12 V
Netzanschluss: 3-poliger Phoenix-Stecker
Schutz: Verpolungs- und Kurzschlussschutz
SERIELLER RS232/485-ANSCHLUSS
Anschlüsse: 1 x RS232/RS485
Baudrate_ 1200 bit/s bis 128 kbit/s
Max. Anzahl Stationen: 31
Isolation: Galvanische Trennung
Stecker: 7-poliger Phoenix-Stecker
Max. Anzahl Knoten: 31
MODBUS RTU
Betriebsart: Master
Unterstützte Funktionen: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
Max. Anzahl von Befehlen: 150
Eingangsdatengröße: 1 024 Byte
Ausgangsdatengröße: 1 024 Byte
MODBUS TCP
Betriebsart: Server
Max. Anzahl von Verbindungen: 4
Eingangsdatengröße: 1500 Byte
Ausgangsdatengröße: 1500 Byte
ETHERNET-ANSCHLÜSSE
Anschlüsse: 2 x Ethernet
Isolation: Galvanische Trennung
Bitrate: 10/100 Mbit/s Vollduplex
Stecker: RJ45
Switch: Dual-Port cut-through Switch

Produkt-Art: Seriell Umsetzer

Schnittstellen: RS-485
RS-232
Modbus-RTU

Typ: ABC3028

Max. Betriebstemperatur: +70 °C

Min. Betriebstemperatur: -25 °C

Betriebsspannung (Details): 12-30 VDC

Betriebstemperatur: -25 bis +70 °C

Abm.: (B x H) 27 mm x 144 mm

Max. Stromaufnahme: 400 mA

Höhe: 144 mm

Breite: 27 mm

Herst.-Teilenr.: ABC3028

Schnittstellen: Modbus-TCP

Stromaufnahme: 160 mA

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 2476384 Anybus ABC3028 ABC3028 Seriell Umsetzer RS-485, RS-232, Modbus-RTU 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2476384 Anybus ABC3028 ABC3028 Seriell Umsetzer RS-485, RS-232, Modbus-RTU 1 St.

Beschreibung

Der Anybus Communicator ist ein Protokollkonverter, der Modbus-RTU-basierte Feldgeräte in ein Modbus-TCP-Netzwerk integrieren kann. Dazu sind keinerlei Änderungen am Feldgerät notwendig.
Der Protokollkonverter kann große Datenmengen übertragen, ist dank seiner Drag & Drop-Weboberfläche einfach zu konfigurieren und basiert auf der bewährten Anybus-Technologie.

Funktionen & Vorteile
Webbasierte Drag-&-Drop-Konfigurationsschnittstelle
Übertragung von bis zu 1.500 Daten-Bytes in beide Richtungen („large forward open“ erforderlich)
Industrieller Temperaturbereich von -25 bis +70 °C
Bewährte Anybus-Technologie: NP40-Netzwerkprozessor
Sicherheits-Chip, Sicherheitsschalter und sicheres Hochfahren (Secure Boot)

Drag-&-Drop-Weboberfläche
Die Konfiguration des Protokollkonverters ist mit der grafischen web-basierten Benutzeroberfläche schnell erledigt. Es muss keine Software installiert werden. Öffnen Sie einfach Ihren bevorzugten Webbrowser und legen Sie los.

Übertragung von bis zu 1.500 Daten-Bytes
Der Trend geht dahin, immer mehr Daten zu übertragen. Daher ist der Anybus Communicator für die Übertragung großer Datenmengen ausgelegt. Er kann 1.500 Byte an Daten zur übergeordneten SPSsenden und 1.500 Byte Daten von der SPS empfangen, insgesamt können also 3.000 Byte übertragen werden („large open forward“ erforderlich). Dank der Unterstützung von bis zu 150 Modbus-Befehlen können selbst komplexe Konfigurationen mit mehreren Knoten problemlos verarbeitet werden.

Industrieller Temperaturbereich
Ein industrieller Betriebstemperaturbereich von -25 bis +70 °C sorgt dafür, dass der Communicator auch unter anspruchsvollen Bedingungen überzeugt.

Bewährte NP40-Technologie
Der Communicator basiert auf dem bewährten Anybus NP40-Netzwerkprozessor. Der NP40 ist in unzähligen Embedded-Anwendungen auf der ganzen Welt im Einsatz und ist der Branchen-Benchmark für zuverlässige industrielle Kommunikation.

Sicherheitsschalter
Selbst bei ausgeklügelten Sicherheitsmaßnahmen ist menschliches Versagen nach wie vor die Hauptursache für Verstöße gegen die Sicherheitsauflagen. Deshalb hat der Communicator einen Sicherheitsschalter, der die Konfiguration sperrt und den Zugriff auf die webbasierte Konfigurationsschnittstelle verhindert. Wenn Ihre Konfiguration abgeschlossen ist, schieben Sie den Sicherheitsschalter einfach in die Verriegelungsposition. Anschließend leuchtet die Vorhängeschloss-LED am Communicator auf.

Sicherheits-Chip und sicheres Hochfahren
Um aktuellen und zukünftigen Sicherheitsherausforderungen gerecht zu werden, ist der Communicator mit dem neuesten Anybus-Sicherheitschip ausgestattet. Der „Secure Boot“ - das sichere Hochfahren - gewährleistet, dass die Firmware nicht manipuliert wurde.

Ethernet-Konfigurationsanschluss
Dank des Ethernet-Konfigurationsanschlusses wird kein spezielles Konfigurationskabel benötigt. Auch die Verbindung zum Protokollkonverter kann darüber einfach hergestellt werden, z. B. um den Netzwerkverkehr zu überwachen.

Optimiert für Hutschienenmontage
Der schmale Formfaktor, nach vorne gerichtete Netzwerkanschlüsse und die Verschraubung des seriellen Kabelanschlusses sorgen dafür, dass der Communicator schnell und einfach installiert und angeschlossen werden kann.

Diagnose
Wenn Sie die Communicator-Weboberfläche öffnen, sehen Sie sofort den Status der Modbus-TCP-Verbindung und der seriellen Verbindung. Sie können auch den Status einzelner serieller Knoten sehen. Für Analysezwecke werden die serielle Seite sowie Ereignisse protokolliert.

Support
Manchmal stoßen Sie auf ein Problem, bei dem Sie Hilfe benötigen. Deshalb haben wir eine Support-Seite mit Kontaktinformationen in die Benutzeroberfläche aufgenommen. Es gibt auch eine Schaltfläche zur Erstellung eines Supportpakets, um die Fehlerbehebung zu vereinfachen.
