Aratas G6B-2214P-US 5 VDC Printrelais 5 V/DC 5 A 2 Schließer 1 St. kaufen

Ein schwarzes, rechteckiges Relais mit vier Stiften, Aufschrift 'G6B-1114P' erkennbar, wahrscheinlich industrieller oder elektronischer Gebrauch.

Abbildung ähnlich

Technische Zeichnung eines Elektronikbauteils mit Abmessungen: Breite 10,16 mm, Höhe 11 mm, Tiefe 7,62 mm.

Technische Zeichnung eines rechteckigen Teils mit sechs Bohrungen, Durchmesser 1,1 ±0,1. Angaben: Gesamtlänge 17,78, Breite 7,62.

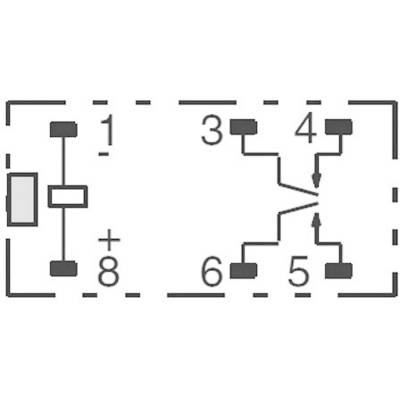

'Schaltplan eines elektrischen Relais. Links: Spule bei 1 und 8. Rechts: Kontakte bei 3, 4, 5, 6. Stromkreis durch Schaltweg gesteuert.'

1/4

Abbildung ähnlich

Produkt-Art

Printrelais

Nennspannung Spule

5 V/DC

Ansteuerart

monostabil, 1 Spule

Kontaktart

2 Schließer

Schaltspannung (max.)

125 V/DC

380 V/AC

Datenblatt (PDF)

Sofort-Lieferung Fr., 2. Okt.

70 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 3,99 / Stück)

€ 5,41

-26 %

€ 3,99

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Produkt-Art: Printrelais

Typ: G6B-2214P-US 5 VDC

Nennspannung Spule: 5 V/DC

Ansteuerart: monostabil, 1 Spule

Widerstand (Spule): 83.3 Ω

Kontaktart: 2 Schließer

Kontaktmaterial: AgNi

Schaltspannung (max.): 125 V/DC
380 V/AC

Schaltstrom (max.): 5 A

Max. Schaltleistung: 150 W
1250 VA

Luft-/Kriechstrecke (Spule/Kontakte): 3.2 mm

Anschluss: Lötpins

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Länge: 20 mm

Breite: 11 mm

Höhe: 11 mm

Abm.: (L x B x H) 20 x 11 x 11 mm

Inhalt: 1 St.

Engineering Part No: G6B2214PUS12DC

Engineering Series No: G6B2214PUS12DC

Dokumente & Downloads

Datenblatt

Datenblatt 503829 Aratas G6B-2214P-US 5 VDC Printrelais 5 V/DC 5 A 2 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 503829 Aratas G6B-2214P-US 5 VDC Printrelais 5 V/DC 5 A 2 Schließer 1 St.

Beschreibung

Monostabiles, sehr kompaktes und flaches Leiterplattenrelais mit dem Vorteil eines getrennten Schließers und Öffners! Gepolt, geringe Leistungsaufnahme und geringes magnetisches Streufeld! Anwendungen in Messtechnik, Büroanwendungen, Automation und Industriesteuerungen.
