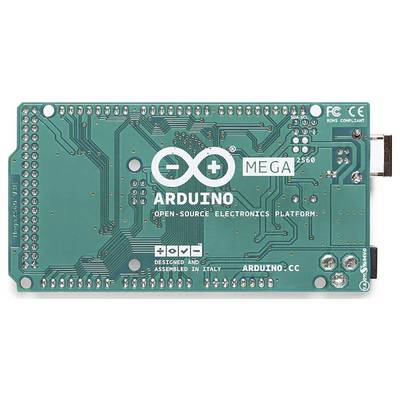

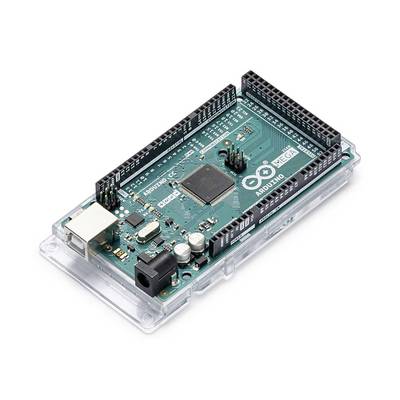

Arduino A000067 Board Mega 2560 Core Atmel AVR
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 43,33
3
3% = € 1,41
€ 41,92
5
5% = € 1,98
€ 41,35
10
5% = € 2,35
€ 40,98
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 43,33 / Stück)
€ 46,66
-7 %
€ 43,33
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Arduino® Mega 2560 Platine Rev3
- 256 kB verfügbarer Flash Speicher
- 54 I/O Pins mit 4 UARTs
- 16 MHz Taktfrequenz
Technische Daten
- SRAM: 8 kB
- EEPROM: 4 kB
- Taktgeschwindigkeit: 16 MHz.
- Modell
Arduino Mega
- Serie (Entwicklungs-Kits)
Core
- Prozessor
ATmega2560
8 kB
- Taktfrequenz
16 MHz
- Speicher-Typ
FLASH
- Speicherkapazität
256 kB
- Anschlüsse extern
ICSP
- Breite
11.00 mm
- Höhe
2.00 mm
- Produkt-Art
Board
- Architektur
AVR
- Passend für
Arduino
- Schnittstellen
USB
UART
ICSP
Buchsenleiste
- Serie (Embedded Mikrocontroller)
Atmel AVR
- Technologie
8-bit MCU
- Tool-Typ
Development-Kit
- Tiefe
5.50 mm
- Anzahl analoge Eingänge
16
- Anzahl analoge Ausgänge
15
- Anzahl digitale Eingänge
54
- Anzahl digitale Ausgänge
54
- Anzahl I/O
54
- Ausführung
ATmega2560
- EEPROM
4 kB
- Betriebsspannung
5 V/DC
- Spannungseingang max.
12 V
- Spannungseingang min.
7 V
- Stromaufnahme
40 mA
- Gewicht
47.0000
Dokumente & Downloads
Datenblatt
Datenblatt 191790 Arduino A000067 Board Mega 2560 Core Atmel AVR
Datenblatt 191790 Arduino A000067 Board Mega 2560 Core Atmel AVR
Datenblatt 191790 Arduino A000067 Board Mega 2560 Core Atmel AVR
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 191790 Arduino A000067 Board Mega 2560 Core Atmel AVR
Schaltplan
Schaltplan 191790 Arduino A000067 Board Mega 2560 Core Atmel AVR
Konformitätserklärung
Konformitätserklärung 191790 Arduino A000067 Board Mega 2560 Core Atmel AVR
Beschreibung
Arduino® Mega 2560 ist eine auf dem ATmega2560 basierende Mikrocontroller-Platine. Sie hat 52 digitale I/O-Pins (von denen 14 als PWM-Ausgänge verwendet werden können), 16 analoge Eingänge, 4 UARTs (serielle Hardware-Schnittstellen), einen 16 MHz Kristalloszillator, eine USB-Schnittstelle, einen Stromanschluss, einen ICSP-Header und einen Rückstellknopf. Sie enthält alles, was Sie zur Unterstützung des Mikrocontrollers benötigen. Schließen sie die Platine einfach per USB an einen Computer an oder betreiben Sie sie mit einem Gleichstrom-/Wechselstromadapter oder einer Batterie, um zu starten. Mega ist kompatibel mit den meisten Shields, die für Arduino Duo, Duemilanove oder Diecimila entwickelt wurden.
Weitere Leistungsmerkmale der R3-Version sind:
· ATmega16U2 anstelle des 8U2 USB-to-Serial-Konverters
· 1.0 pinout hinzugefügte SDA und SCL-Pins für die TWI-Kommunikation
· Ein stärkerer RESET-Schaltkreis
Weitere Leistungsmerkmale der R3-Version sind:
· ATmega16U2 anstelle des 8U2 USB-to-Serial-Konverters
· 1.0 pinout hinzugefügte SDA und SCL-Pins für die TWI-Kommunikation
· Ein stärkerer RESET-Schaltkreis
