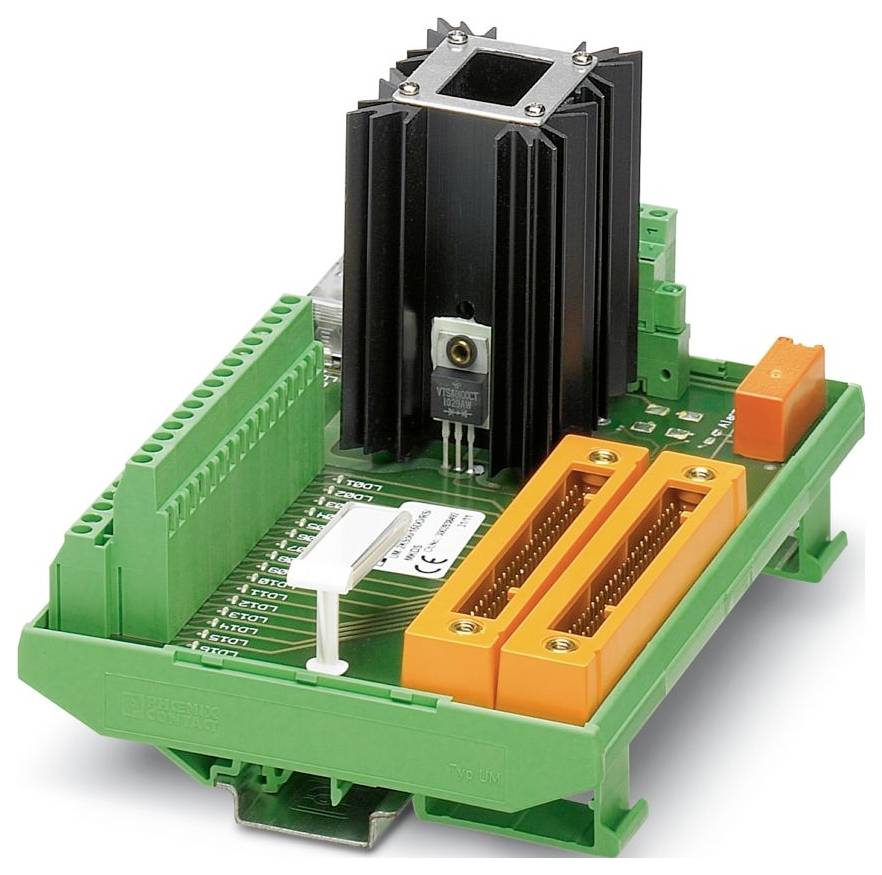

Ausgabemodul Phoenix Contact 2900175 UM-2KS50/16DO/RS/MKDS Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Ausgabemodul
Gesamtpolzahl
50
Anschluss
Yokogawa KS
Schrauben
Stecken
Befestigungs-Art
Tragschienenmontage
AWG
24 - 14
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 355,73
steuerfreie IGL
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Polzahl: 6
- Nennspannung UN: 24 V DC ±5 %
- Anschlussart: steckbar
- Anzugsdrehmoment: 0,5 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 14
- Breite: 161,6 mm
- Höhe: 111,8 mm
- Tiefe: 93,05 mm
- Farbe: grün (RAL 6021)
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP00
- Umgebungstemperatur (Betrieb): -20 °C ... 70 °C
- Höhenlage: < 2000 m
- Normen/Bestimmungen: EN IEC 60664-1
- Montageart: Tragschienenmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Einbaulage: beliebig
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Artikelabmessungen: Artikelabmessungen
- Statusanzeige: LED grün (Versorgung), LED gelb (Kanal)
- Versorgung: Versorgung
- Anzahl der Kanäle: 16
- Isolierung: Funktionsisolierung
- Bemessungsisolationsspannung: 50 V
- Bemessungsstoßspannung: 0,5 kV (1,2 / 50 μs)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- Statusanzeige vorhanden: ja
- Anzahl der Anschlüsse: 1
- Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
- Max. Strombelastbarkeit je Zweig: 100 mA
- Passende I/O-Karte: SDV541
- Feldebene: Feldebene
- Steuerungsebene: Steuerungsebene
- Summenstrom Spannungseinspeisung maximal: 6,3 AT (F150, F151) steckbare Sicherung (5x20, 6,3 A), DIN 41662
- Unterstützte Steuerung: YOKOGAWA ProSafe-RS: Unterstützte Steuerung: YOKOGAWA ProSafe-RS
- Produkt-Art
Ausgabemodul
- Gesamtpolzahl
50
- Anschluss
Yokogawa KS
Schrauben
Stecken
- Befestigungs-Art
Tragschienenmontage
24 - 14
- Abm.
(L x B x H) 93.05 x 161.6 x 111.8 mm
- Inhalt
1 St.
- Polzahl
50
- Breite
161.6 mm
- Höhe
111.8 mm
- Länge
93.05 mm
- Querschnitt flexibel (max.)
1.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.2 mm²
- Querschnitt starr (min.)
0.2 mm²
- Tiefe
93.05 mm
- Bemessungsstrom
0.1 A
- Bemessungsspannung
24 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579574 Ausgabemodul Phoenix Contact 2900175 UM-2KS50/16DO/RS/MKDS Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579574 Ausgabemodul Phoenix Contact 2900175 UM-2KS50/16DO/RS/MKDS Inhalt: 1 St.
Beschreibung
16-kanaliges Digital-Ausgabemodul mit Schraubanschluss und redundanter Spannungseinspeisung. Geeignet für die Yokogawa-Karte SDV 541.
Lieferumfang
- Geliefert wird: Phoenix Contact Ausgabemodul 2900175, Verpackungseinheit: 1 Stk., EAN: 4046356484039
