Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 1 St. kaufen

Ein Siemens Sirius Schaltgerät, typischerweise verwendet für Schutz und Steuerung von Elektromotoren, auf weißem Hintergrund.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren Reihen von Kabeln, Schaltern und elektronischen Komponenten, die für Steuerungszwecke genutzt werden.

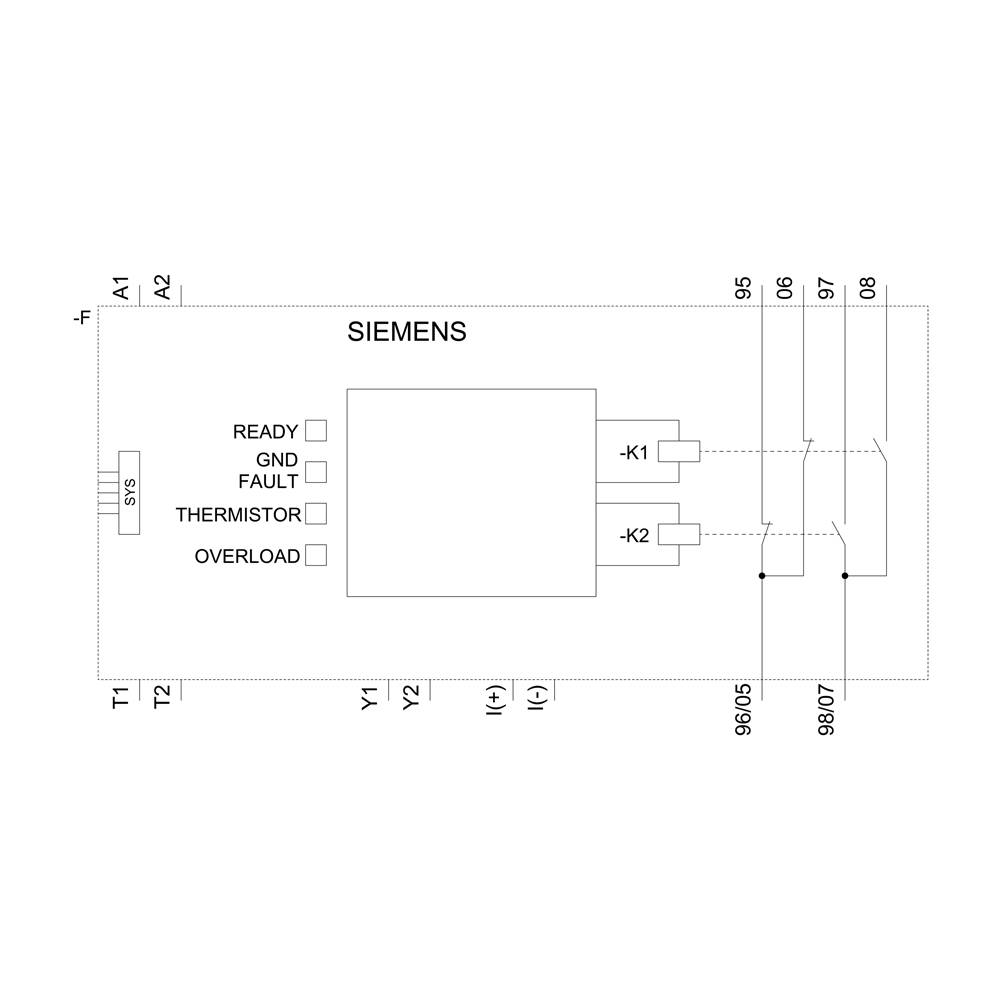

'Schaltplan einer Siemens-Steuerung mit Klemmenbeschriftung, zeigt Verbindungspunkte für Ready, GND, Fault, Thermistor, Overload.'

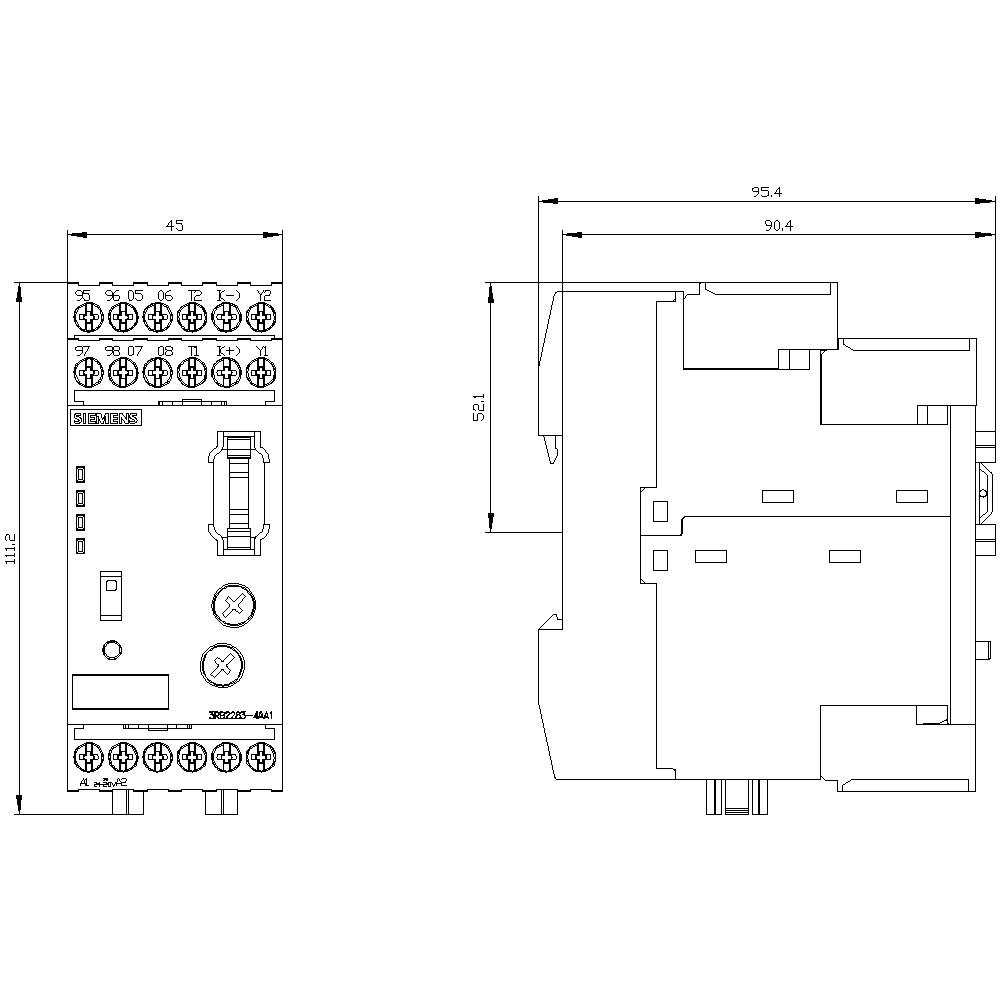

Technische Zeichnung eines elektronischen Geräts mit Abmessungen, Draufsicht und Seitenansicht. Enthält Anschluss- und Montagehinweise.

1/4

Abbildung ähnlich

Produkt-Art

Auswerteeinheit

Kontaktart

2 Schließer

2 Öffner

Typ

3RB2283-4AA1

Betriebsspannung

1000 V/AC

Anschluss

Schrauben

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

17 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 271,20

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 14. Sept.

Kostenfreier Versand

€ 282,50

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Auswerteeinheit für Motorvollschutz (monostabil) S00-S12, Class 5-30

Einzelaufstellung, 0,3..630 A, 24..240 V, AC, 2, sonstige, Reset-Funktion automatisch: ja, Reset-Funktion Eingang: ja, Reset-Funktion Taster: ja

Technische Daten

Befestigungsart: Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 5, 10, 20 und 30 einstellbar

Produkt-Art: Auswerteeinheit

Typ: 3RB2283-4AA1

Betriebsspannung: 1000 V/AC

Kontaktart: 2 Schließer
2 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 111 mm

Tiefe: 95 mm

Abm.: (B x H x T) 45 x 111 x 95 mm

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 2

: 2

: 0

: 24-240 V

: 24-240 V

: 24-240 V

: sonstige

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1749930 Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1749930 Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 1 St.

Beschreibung

Auswerteeinheit für Motorvollschutz (monostabil) Baugröße S00...S12,CLASS 5...30 Einzelaufstellung Hauptstromkreis: -- Hilfsstromkreis: Schraubanschl. Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB22 für gehobene Anwendungen zum strom- und temperaturabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung.
Dank besonders großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Die Geräte sind mit monostabilem oder bistabilem Ausgangsrelais lieferbar. Zusätzlich sind auch Varianten mit Kommunikation über IO-Link verfügbar. Alle sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Pro Überlastrelais 3RB22/23/24 benötigen Sie ein Stromerfassungsmodul 3RB29 sowie eine Verbindungsleitung. Zusätzlich können Sie mit Funktionserweiterungsmodulen die Hilfskontakte für die jeweils benötigte Funktionalität optimieren.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
