Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St. kaufen

Ein elektrisches Gerät von Siemens, vermutlich ein Überlastrelais, mit mehreren Anschlussklemmen und einem Schalter auf der Vorderseite.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit Reihen von elektrischen Komponenten und Kabeln, die eine komplexe Steuerungseinheit darstellen.

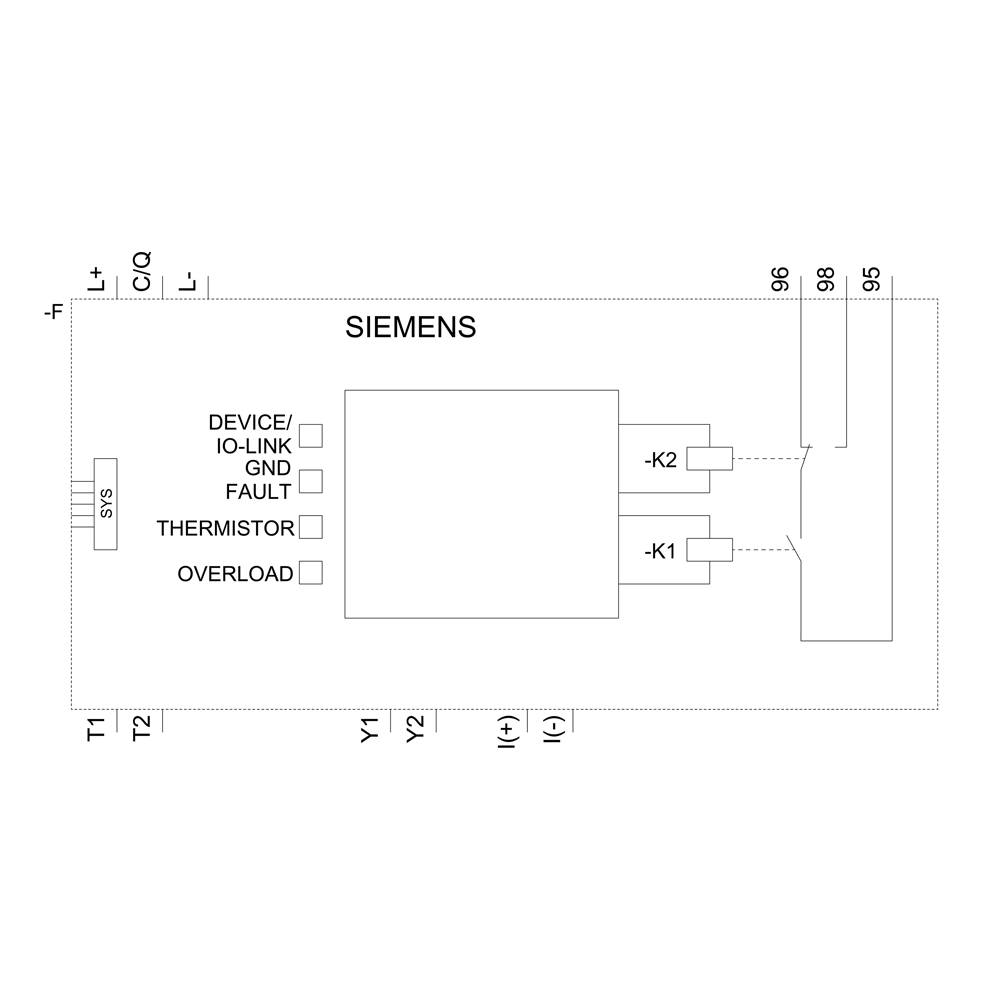

'Schaltplan eines Siemens-Geräts mit Anschlüssen für Thermistor, Überlast, Geräte/IO-Link, Fehler, Klemmen T1, T2, Y1, Y2.'

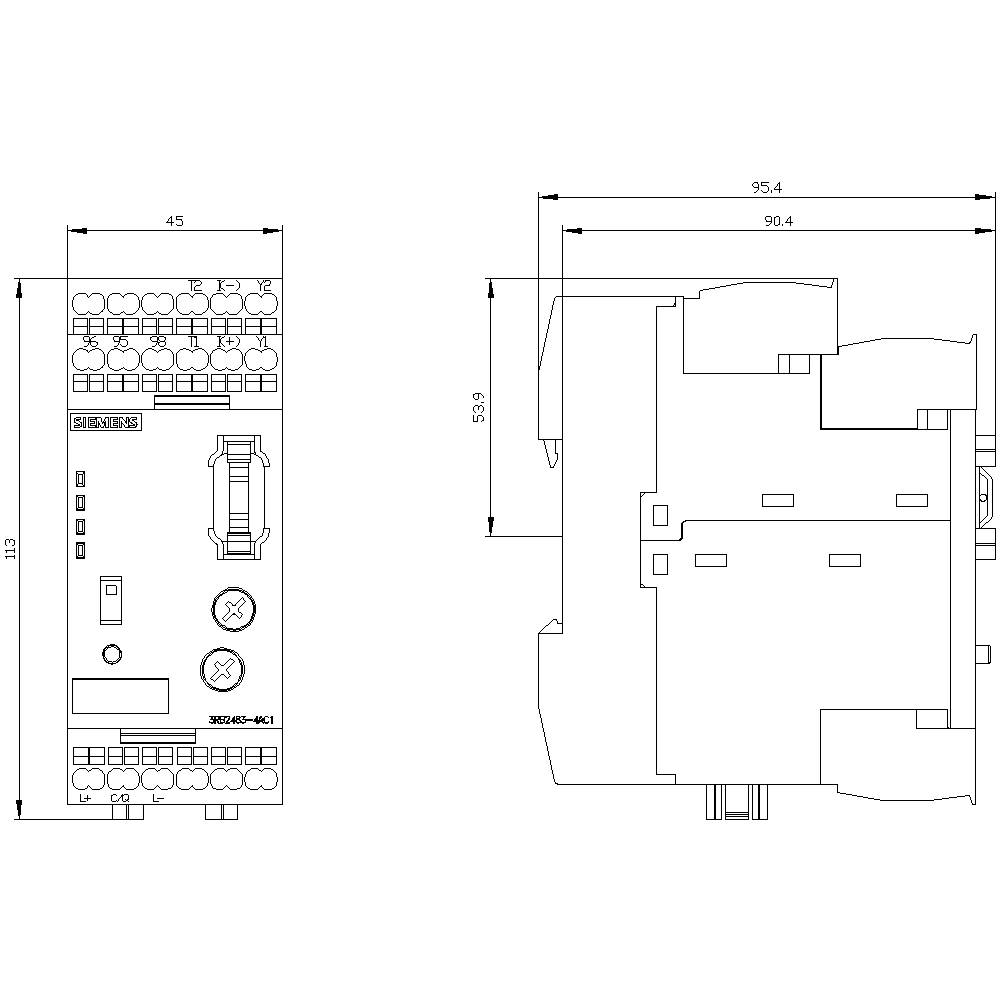

Zeichnung eines elektrischen Steuergeräts mit detaillierten Abmessungen: Breite 45 mm, Höhe 113 mm, Tiefe 95,4 mm.

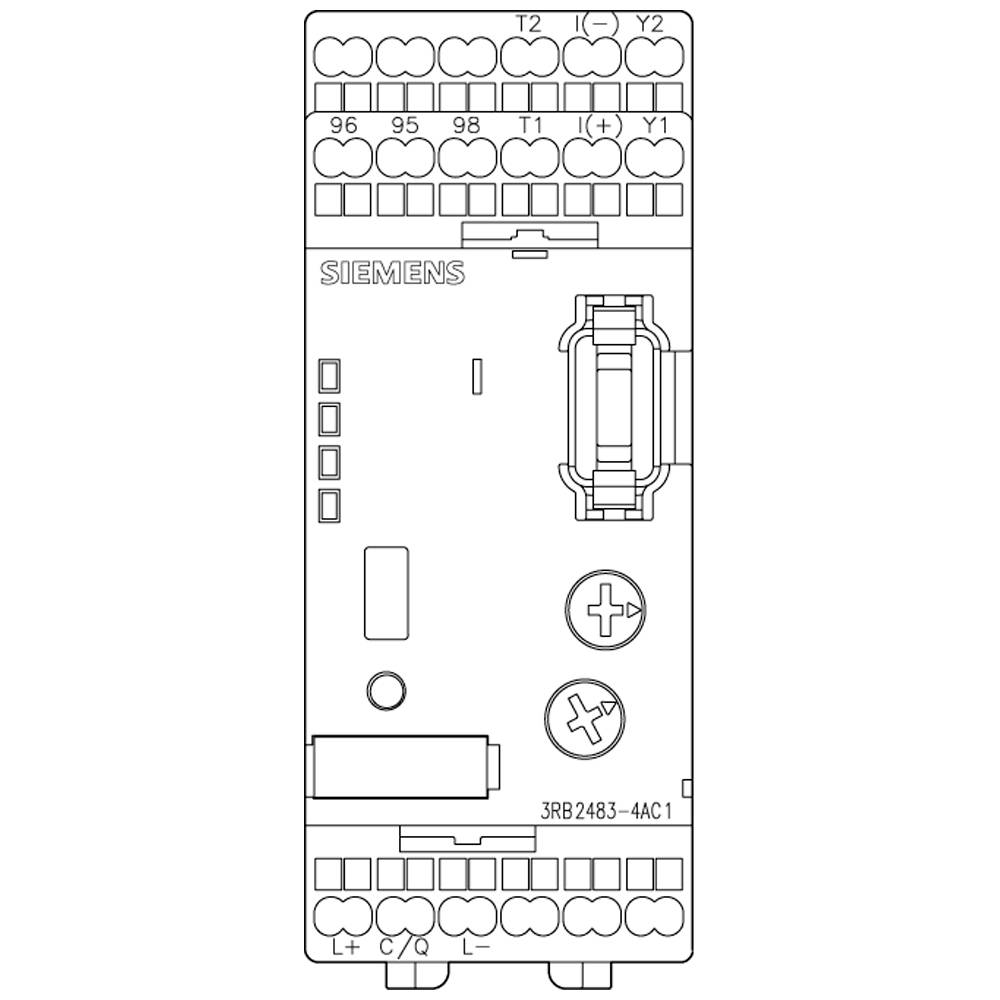

'Schaltgerät der Marke SIEMENS mit Modellnummer 3RB2483-4AC1. Sichtbare Anschlüsse und Bedienelemente an der Vorderseite.'

1/5

Abbildung ähnlich

Produkt-Art

Auswerteeinheit für Motorvollschutz

Funktionen

Monostabil

Kontaktart

1 Schließer

1 Wechsler

Typ

3RB2483-4AC1

Anschluss

Federzuganschluss

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

2 Stück

Verkauf und Versand:

Cetra IT Österreich Widerruf

versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 420,96

steuerfreie IGL

Nur noch 2 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 14. Sept.

Kostenfreier Versand

€ 465,83

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Auswerteeinheit für Motorvollschutz (monostabil) für IO-Link S00-S12, Class 5-30

Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutzrelais,Relais,Überlastauslöser,Überlastrelais

Unser Service für Sie

Technische Daten

Befestigungsart: Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 5, 10, 20 und 30 einstellbar

Produkt-Art: Auswerteeinheit für Motorvollschutz

Typ: 3RB2483-4AC1

Funktionen: Monostabil

Kontaktart: 1 Schließer
1 Wechsler

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 113 mm

Tiefe: 95 mm

Abm.: (B x H x T) 45 x 113 x 95 mm

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Querschnitt flexibel (min.): 0.25 mm²

Querschnitt starr (min.): 0.25 mm²

: Einzelaufstellung

: 1

: 0

: 1

: 24-24 V

: sonstige

: AC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1702655 Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702655 Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Beschreibung

Auswerteeinheit für Motorvollschutz (monostabil) für IO-LINK Baugröße S00...S12,CLASS 5...30 Einzelaufstellung Hauptstromkreis: -- Hilfsstromkreis: Federzugklemme Hand-Automatik-RESET Elektronisches Überlastrelais für IO-Link SIRIUS 3RB24 für gehobene Anwendungen zum strom- und temperaturabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung.
Dank besonders großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Die Geräte sind mit monostabilem oder bistabilem Ausgangsrelais lieferbar. Zusätzlich sind auch Varianten mit Kommunikation über IO-Link verfügbar. Alle sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Pro Überlastrelais 3RB22/23/24 benötigen Sie ein Stromerfassungsmodul 3RB29 sowie eine Verbindungsleitung. Zusätzlich können Sie mit Funktionserweiterungsmodulen die Hilfskontakte für die jeweils benötigte Funktionalität optimieren.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
