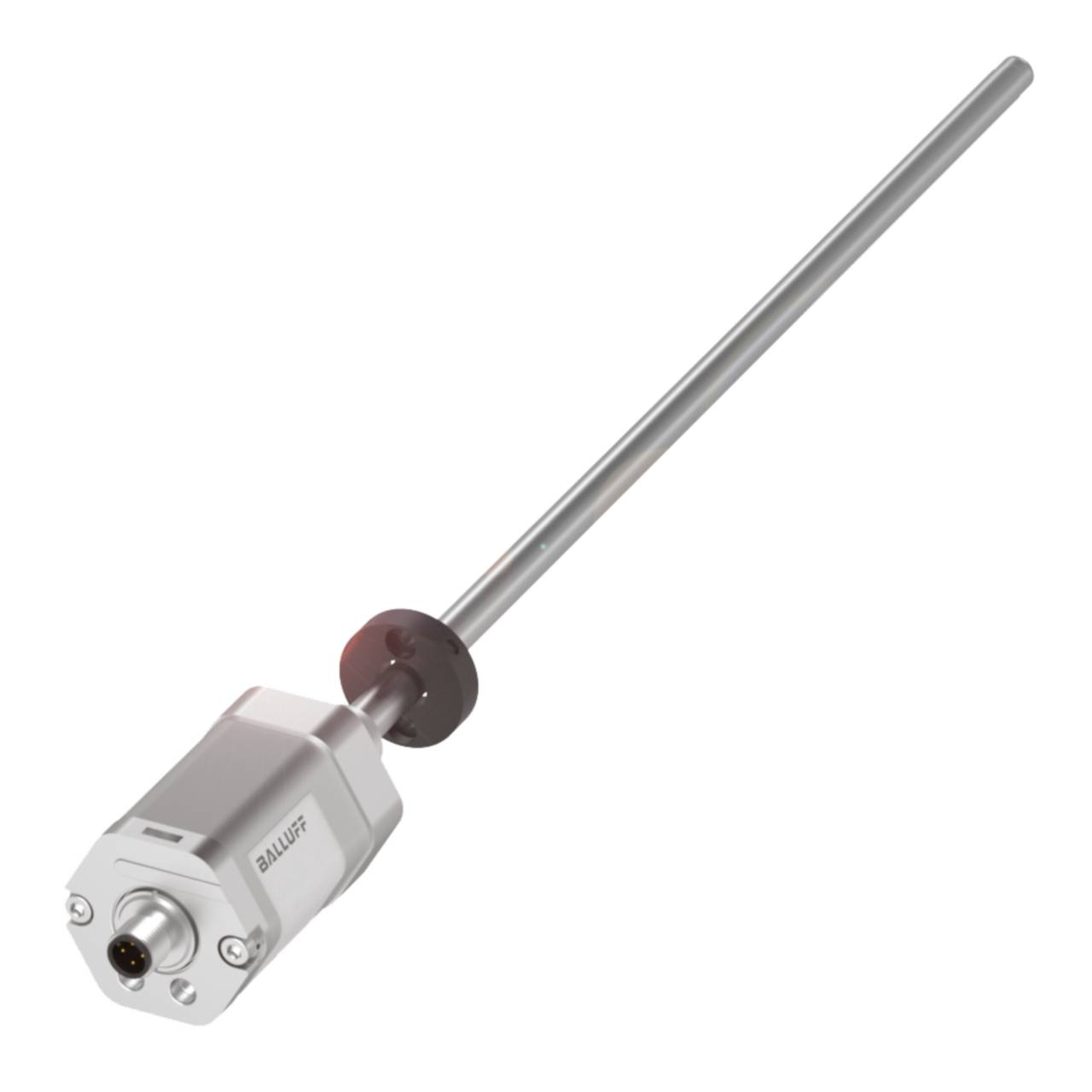

BALLUFF Magnetostriktives System - BTL3RL7, 1 St.
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Wegaufnehmer
Betriebsspannung min.
18.0 V
Betriebsspannung max.
30.0 V
Max. Reichweite im Freifeld
140 m
Typ
BTL3RL7
Anzahl
Gesamt
€ 1.890,27
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Highlights & Details
BALLUFF Magnetostriktives System - BTL3RL7, 1 St.

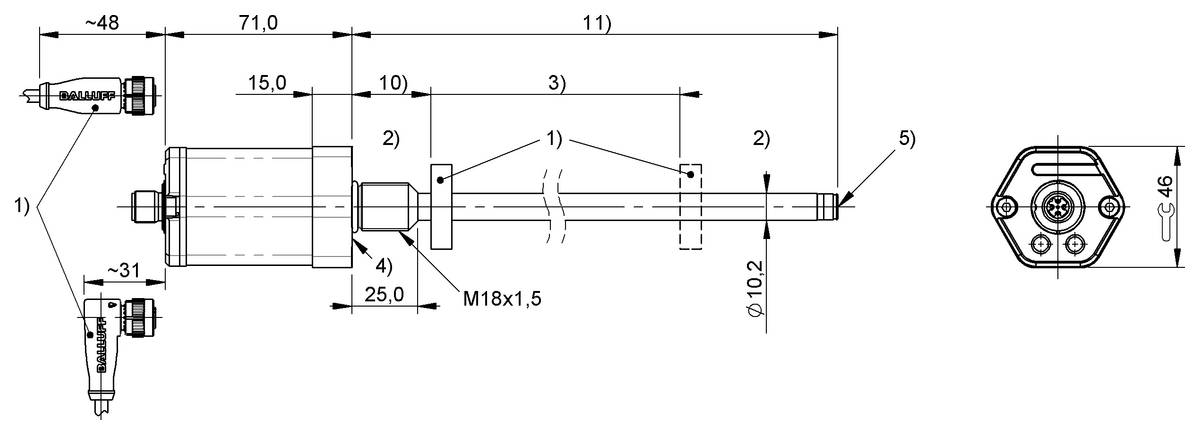

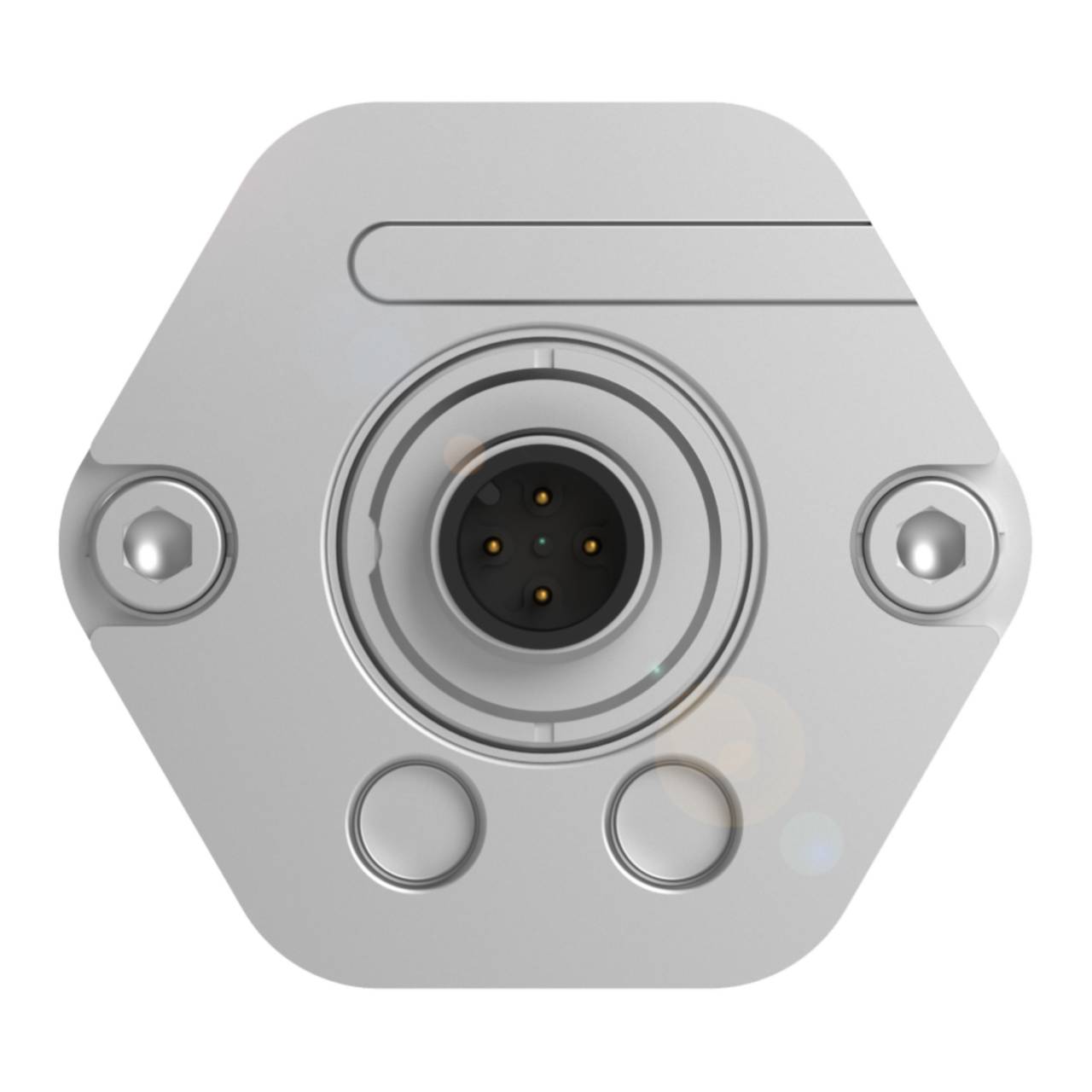

- Magnetostriktives System, Form = Baureihe Stab, Befestigung = Gewindeflansch M18x1.5, Gehäusematerial = Aluminium, eloxiert, Positionsgeber, Anzahl max. = 2, Anschluss = Steckverbinder, M12x1, 4-polig, Schnittstelle = IO-Link 1.1, Messbereich = 140 mm, Messfrequenz max. = 1000 Hz, Linearitätsabweichung max. = ±50 µm, Wiederholgenauigkeit = ≤ 30 µm, Betriebsspannung Ub = 18...30 VDC, Umgebungstemperatur = -40...85 °C, Schutzart = IP67, Zulassung/Konformität = CE, UKCA, cULus, WEEE
Technische Daten
- Produkt-Art
Wegaufnehmer
- Typ
BTL3RL7
- Inhalt
1 St.
- Betriebsspannung min.
18.0 V
- Betriebsspannung max.
30.0 V
- Betriebsspannungsbereich
18.0 - 30.0 V
- Ausgänge
IO-Link
- Auflösung
30 µm
140 m
IP67
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
- Länge
450.0 mm
- Höhe
1.43 mm
- Gewinde-Typ Anschlussseite
M12 x 1
- Herst.-Teilenr.
BTL3RL7
- Nennspannung
30.0 V
- Polzahl
4
- Montageart
Flanschmontage
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 930160185 BALLUFF Magnetostriktives System - BTL3RL7, 1 St.
Konformitätserklärung
Konformitätserklärung 930160185 BALLUFF Magnetostriktives System - BTL3RL7, 1 St.
Beschreibung
Positionsmesssysteme in Stabbauform finden ihre wichtigste Anwendung in hydraulischen Antrieben. Sie eignen sich hervorragend für den Einsatz in Hydraulikzylindern zur Positionsrückmeldung, für Form- und Walzanlagen oder für die Lift- und Hebetechnik. Die Sensoren sind im Druckbereich des Hydraulikzylinders verbaut und verfügen über die gleiche Druckfestigkeit wie der Zylinder selbst. Form = Baureihe Stab, Befestigung = Gewindeflansch M18x1.5, Gehäusematerial = Aluminium, eloxiert, Positionsgeber, Anzahl max. = 2, Anschluss = Steckverbinder, M12x1, 4-polig, Schnittstelle = IO-Link 1.1, Messbereich = 140 mm, Messfrequenz max. = 1000 Hz, Linearitätsabweichung max. = ±50 µm, Wiederholgenauigkeit = ≤ 30 µm, Betriebsspannung Ub = 18...30 VDC, Umgebungstemperatur = -40...85 °C, Schutzart = IP67, Zulassung/Konformität = CE, UKCA, cULus, WEEE
