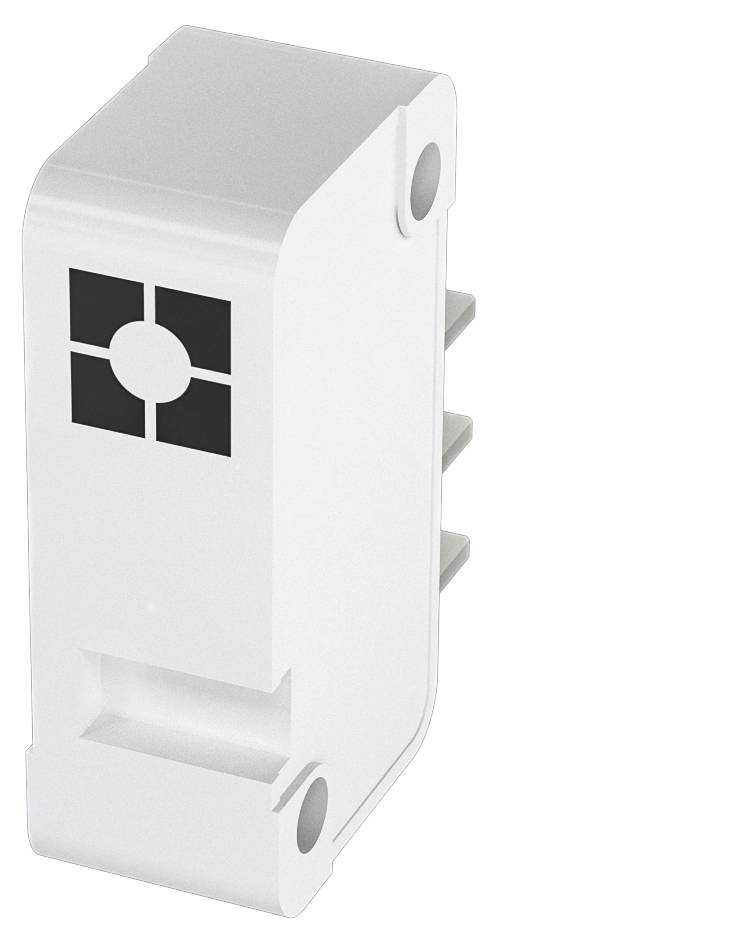

BALLUFF Näherungsschalter Induktiv BES 517-398-N1-C BES01N1 bündig PNP, Schließer (L x B x H) 30 x 10.5 x 16.5 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Näherungsschalter
Betriebsspannung max.
30 V/DC
Ausgänge
PNP, Schließer
Schaltabstand (max.)
2 mm
Ausführung
Induktiv
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 64,99
3
3% = € 1,80
€ 63,19
5
4% = € 2,52
€ 62,47
10
5% = € 3,00
€ 61,99
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 64,99 / Stück)
€ 64,99
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Balluff BES01N1 Induktive Näherungsschalter
- Abmessung: 30 x 10.5 x 16.5 mm
- Bauform: 30x10.5x16.5
- Einbau: bündig
- Reichweite: 2 mm
- Schaltausgang: PNP Schließer (NO)
Technische Daten
- Hauptmerkmale:Abmessung: 30 x 10.5 x 16.5 mm
- Aktive Fläche, Material: PBT, GF20
- Anschluss: Steckverbinder, DIN 46244
- Bauform: 30x10.5x16.5
- Betriebsspannung Ub: 10...30 VDC
- Einbau: bündig
- Gehäusematerial: PBT, GF20
- Reichweite: 2 mm
- Schaltausgang: PNP Schließer (NO)
- Schaltfrequenz: 2500 Hz
- Schutzart: IP00, Gehäuse IP65
- Umgebungstemperatur: -25...70 °C
- Zusatzmerkmale:
- Abmessung: 30 x 10.5 x 16.5 mm
- Betriebsspannungsanzeige: nein
- Funktionsanzeige: ja
- Ausgangswiderstand Ra: 33.0 kOhm + D
- Bemessungsbetriebsspannung Ue DC: 24 V
- Bemessungsbetriebsstrom Ie: 200 mA
- Bemessungsisolationsspannung Ui: 75 V DC
- Bemessungskurzschlussstrom: 100 A
- Bereitschaftsverzug tv max.: 50 ms
- Betriebsspannung Ub: 10...30 VDC
- Gebrauchskategorie: DC-13
- Kleinster Betriebsstrom Im: 0 mA
- Lastkapazität max. bei Ue: 1 µF
- Leerlaufstrom Io max., bedämpft: 10 mA
- Leerlaufstrom Io max., unbedämpft: 3 mA
- Reststrom lr max.: 80 µA
- Restwelligkeit max. (% von Ue): 15 %
- Schaltfrequenz: 2500 Hz
- Spannungsfall statisch max.: 2 V
- Anschluss: DIN 46244
- Kurzschlussschutz: ja
- Verpolungssicher: ja
- Vertauschmöglichkeit geschützt: ja
- Gesicherter Schaltabstand Sa: 1.6 mm
- Hysterese H max. (% von Sr): 15.0 %
- Nennschaltabstand Sn: 2 mm
- Realschaltabstand Sr: 2 mm
- Realschaltabstand Sr, Toleranz: ±10 %
- Temperaturdrift max. (% von Sr): 10 %
- Wiederholgenauigkeit max. (% von Sr): 5.0 %
- MTTF (40 °C): 830 a
- Aktive Fläche, Material: PBT, GF20
- Gehäusematerial Mechanische Merkmale: PBT, GF20
- Baugröße: 30x10.5x16.5
- Einbau: bündig einbaubar
- Schaltausgang: PNP Schließer (NO)
- Produkt-Art
Näherungsschalter
- Typ
BES 517-398-N1-C
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ausgänge
PNP, Schließer
- Schaltabstand (max.)
2 mm
- Schalt-Frequenz
2500 Hz
- Ausführung
Induktiv
- Anschluss
Flachstecker 6.3 mm
- Einbauart
bündig
- Gehäusematerial
PBT
GF20
- Kontaktart
1 Schließer
IP00
IP65
- Min. Temperatur
-25 °C
- Max. Temperatur
70 °C
- Länge
30 mm
- Breite
10.5 mm
- Höhe
16.5 mm
- Abm.
(L x B x H) 30 x 10.5 x 16.5 mm
- Nennspannung
24 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3417114 BALLUFF Näherungsschalter Induktiv BES 517-398-N1-C BES01N1 bündig PNP, Schließer (L x B x H) 30 x 10.5 x 16.5 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3417114 BALLUFF Näherungsschalter Induktiv BES 517-398-N1-C BES01N1 bündig PNP, Schließer (L x B x H) 30 x 10.5 x 16.5 mm
Beschreibung
Unsere induktiven Sensoren in Standard-Ausführung sind ideal für die Objekterkennung im Metallbereich. Sie sind kurzschlussfest und arbeiten berührungslos, das heißt, sie sind verschleißfrei und sehr verschmutzungsunempfindlich. Die Sensoren erhalten Sie in Bauformen ab Ø 3 mm bis 80 × 80 mm Quaderabmessung. Besonders wirtschaftliche Lösungen ermöglichen Ihnen die robusten und zuverlässigen induktiven Global-Sensoren. Die breite Palette dieser über 500 Vorzugsvarianten können wir weltweit auch in hohen Stückzahlen kurzfristig liefern. Abmessung=30 x 10.5 x 16.5 mm, Bauform=quaderförmig, Einbau=bündig, Reichweite=2 mm, Schaltausgang=PNP Schließer (NO), Schaltfrequenz=2500 Hz, Gehäusematerial=PBT, GF20, Aktive Fläche, Material=PBT, GF20, Anschluss=Steckverbinder, DIN 46244, Betriebsspannung Ub=10...30 VDC, Umgebungstemperatur=-25...70 °C, Schutzart=IP00, Zulassung/Konformität=CEcULusEACWEEE
