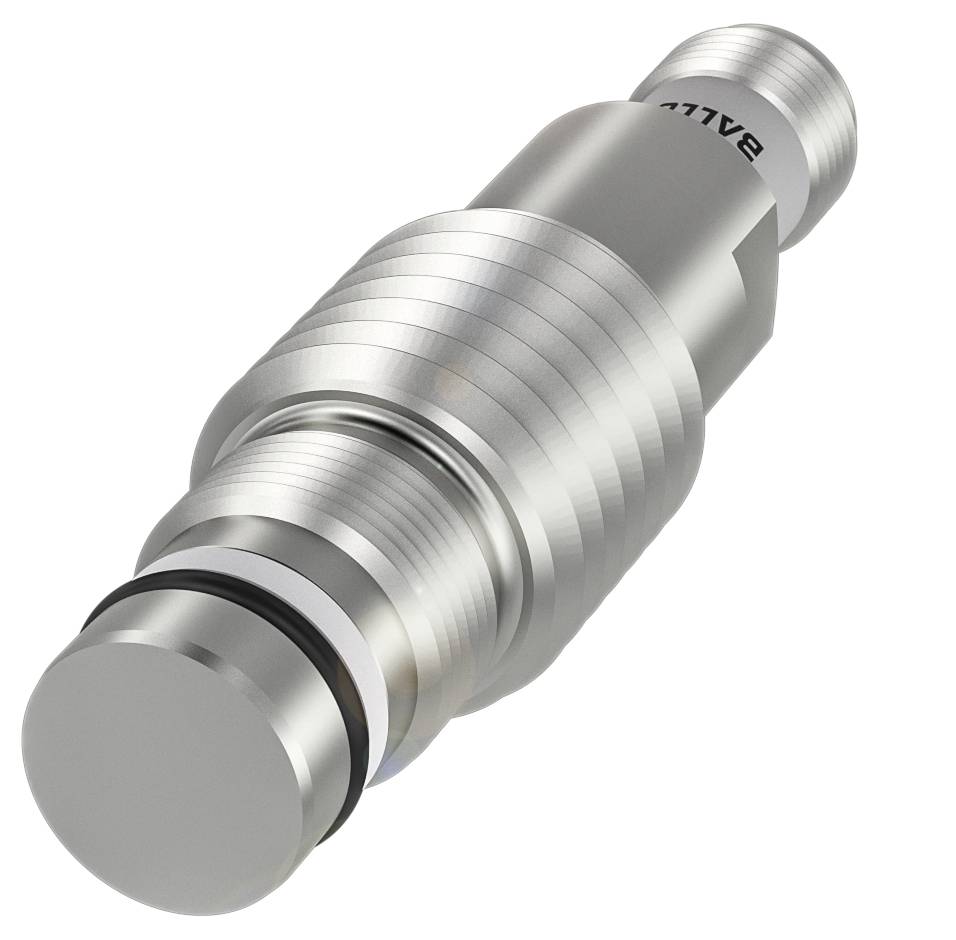

BALLUFF Sensor Induktiv BES 516-300-S128-S4-D BHS001C bündig PNP, Schließer (Ø x H) 16 mm x 73 m
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor
Betriebsspannung max.
30 V/DC
Ausgänge
PNP, Schließer
Schaltabstand (max.)
1.5 mm
Ausführung
Induktiv
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 390,83
3
2% = € 9,53
€ 381,30
5
3% = € 13,32
€ 377,51
10
4% = € 15,86
€ 374,97
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 390,83 / Stück)
€ 390,83
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Balluff BHS001C Hochdruckfeste induktive Sensoren
- Abmessung: Ø 16 x 73 mm
- Bauform: M16x1/M20x1.5
- Einbau: bündig
- Reichweite: 1.5 mm
- Schaltausgang: PNP Schließer (NO)
Technische Daten
- Hauptmerkmale:Abmessung: Ø 16 x 73 mm
- Aktive Fläche, Material: EP
- Anschluss: Steckverbinder, M12x1-Stecker, 4-polig, 5.00 m, PUR
- Bauform: M16x1/M20x1.5
- Betriebsspannung Ub: 10...30 VDC
- Druckfestigkeit max.: 350 bar
- Einbau: bündig
- Gehäusematerial: Edelstahl (1.4104)
- Reichweite: 1.5 mm
- Schaltausgang: PNP Schließer (NO)
- Schaltfrequenz: 1000 Hz
- Schutzart: IP68
- Umgebungstemperatur: -25...80 °C
- Zusatzmerkmale:
- Abmessung: Ø 16 x 73 mm
- Befestigung: M16x1
- Betriebsspannungsanzeige: nein
- Funktionsanzeige: nein
- Ausgangswiderstand Ra: 33.0 kOhm + D
- Bemessungsbetriebsspannung Ue DC: 24 V
- Bemessungsbetriebsstrom Ie: 200 mA
- Bemessungsisolationsspannung Ui: 75 V DC
- Bemessungskurzschlussstrom: 100 A
- Bereitschaftsverzug tv max.: 10 ms
- Betriebsspannung Ub: 10...30 VDC
- Gebrauchskategorie: DC-13
- Kleinster Betriebsstrom Im: 0 mA
- Lastkapazität max. bei Ue: 0.5 µF
- Leerlaufstrom Io max., bedämpft: 10 mA
- Leerlaufstrom Io max., unbedämpft: 1 mA
- Reststrom lr max.: 10 µA
- Restwelligkeit max. (% von Ue): 15 %
- Schaltfrequenz: 1000 Hz
- Spannungsfall statisch max.: 1.5 V
- Anschluss: M12x1-Stecker, 4-polig, A-codiert
- Kurzschlussschutz: ja
- Verpolungssicher: ja
- Vertauschmöglichkeit geschützt: ja
- Gesicherter Schaltabstand Sa: 1.2 mm
- Hysterese H max. (% von Sr): 15.0 %
- Nennschaltabstand Sn: 1.5 mm
- Realschaltabstand Sr: 1.5 mm
- Realschaltabstand Sr, Toleranz: ±10 %
- Temperaturdrift max. (% von Sr): 10 %
- Wiederholgenauigkeit max. (% von Sr): 5.0 %
- MTTF (40 °C): 720 a
- Aktive Fläche, Material: EP
- Anzugsdrehmoment: 40 Nm ±10 %
- Baugröße: M16x1/M20x1.5
- Befestigungslänge: 20.00 mm
- Einbau: bündig einbaubar
- Anschlussart: Steckverbinder, 5.00 m, PUR
- Kabeldurchmesser D: 4.60 mm
- Kabellänge L: 5 m
- Gehäusematerial: Edelstahl (1.4104)
- Mantelmaterial: PUR
- Anzahl der Leiter: 3
- Leiterquerschnitt: 0.34 mm²
- Abweichung vom Basistyp: Gehäuse
- Stützringmaterial: PTFE
- Dichtring, Größe: 11 × 1.8 mm
- Druckfestigkeit max.: 350 bar
- Druckfestigkeit, Hinweis: öldruckfest
- Produkt-Art
Sensor
- Typ
BES 516-300-S128-S4-D
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ausgänge
PNP, Schließer
- Kabellänge
5 m
- Schaltabstand (max.)
1.5 mm
- Schalt-Frequenz
1000 Hz
- Ausführung
Induktiv
- Anschluss
M12, 4 polig
- Einbauart
bündig
- Material-Eigenschaft
rostfrei
- Gehäusematerial
Edelstahl
EP
- Kontaktart
1 Schließer
IP68
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- Länge
73 mm
- Höhe
73 m
- Durchmesser
16 mm
- Abm.
(Ø x H) 16 mm x 73 m
- Nennspannung
24 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3416877 BALLUFF Sensor Induktiv BES 516-300-S128-S4-D BHS001C bündig PNP, Schließer (Ø x H) 16 mm x 73 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3416877 BALLUFF Sensor Induktiv BES 516-300-S128-S4-D BHS001C bündig PNP, Schließer (Ø x H) 16 mm x 73 m
Beschreibung
Unsere hochdruckfesten induktiven Sensoren BHS halten einem Druck von bis zu 500 bar stand. Sie sind daher perfekt für die Positionsüberwachung Ihrer Hydraulik geeignet, wie z. B. bei der Endlagenkontrolle an hydraulischen Zylindern oder der Überwachung von Ventilpositionen. Ermöglicht wird deren Belastbarkeit durch medienbeständige Gehäusewerkstoffe und ein spezielles Abdichtungsverfahren. Für Ihre individuellen Anwendungen bieten wir Ihnen verschiedene Bauformen sowie ein umfassendes Programm mit unterschiedlichen Gehäusedurchmessern und Gewindegrößen. Abmessung = Ø 16 x 73 mm, Bauform = M16x1/M20x1.5, Einbau = bündig, Reichweite = 1.5 mm, Schaltausgang = PNP Schließer (NO), Schaltfrequenz = 1000 Hz, Gehäusematerial = Edelstahl (1.4104), Aktive Fläche, Material = EP, Anschluss = Steckverbinder, M12x1-Stecker, 4-polig, 5.00 m, PUR, Betriebsspannung Ub = 10...30 VDC, Umgebungstemperatur = -25...80 °C, Druckfestigkeit max. = 350 bar, Schutzart = IP68, Zulassung/Konformität = CE, UKCA, WEEE
