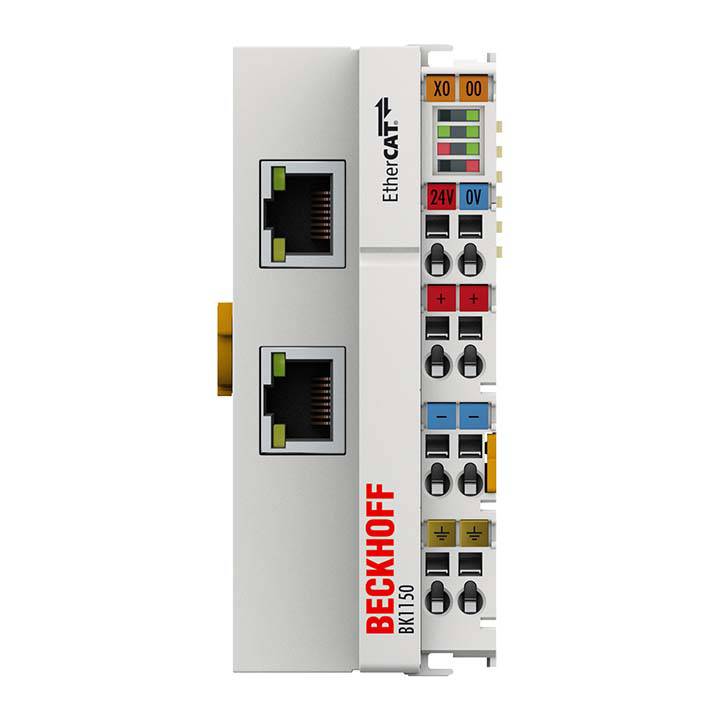

Beckhoff BK1150, EtherCAT-Compact-Buskoppler-0

Lieferung Di., 10. Nov.

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 259,52

steuerfreie IGL

€ 7,91

Rechtliche Bedenken melden

Technische Daten

Technische Daten - BK1150
Anzahl Busklemmen: 64 (255 mit K-Bus-Verlängerung)
Max. Byte-Anzahl Feldbus: 1024-Byte-Input und 1024-Byte-Output
Konfiguration: über KS2000 oder EtherCAT (ADS)
Übertragungsraten: 100 MBit/s
Businterface: 2 x RJ45
Übertragungsmedium: Industrial-Ethernet-Kabel (min. Cat.5), geschirmt
Spannungsversorgung: 24 V DC (-15 %/+20 %)
Eingangsstrom: 70 mA + (ges. K-Bus-Strom)/4, 500 mA max.
Einschaltstrom: ca. 2,5 x Dauerstrom
Empfohlene Vorsicherung: ≤ 10 A
Stromversorgung K-Bus: 1750 mA
Powerkontakte: max. 24 V DC/max. 10 A
Potenzialtrennung: 500 V (Powerkontakt/Versorgungsspannung/Ethernet)
Länge zwischen Stationen: 100 m (100BASE-TX)
Übertragungszeit: 0,01 ms typ. bei 10 Modulen mit je 32-Bit-Input/Output (ohne K-Bus-Laufzeit)
Abmessungen (B x H x T): 44 mm x 100 mm x 68 mm
Gewicht: ca. 110 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP20/beliebig
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX: II 3 G Ex ec IIC T4 Gc
IECEx: Ex ec IIC T4 Gc

Typ: BK1150

Herst.-Teilenr.: BK1150

UKCA: Ja

Beschreibung

Der EtherCAT-Koppler BK1150 ist das Bindeglied zwischen dem EtherCAT-Protokoll auf Feldbusebene und den Busklemmen. Der Koppler setzt die Telegramme im Durchlauf von der Ethernet-100BASE-TX-Physik auf den internen, feldbusunabhängigen Klemmenbus um. Eine Station besteht dabei aus einem Koppler und bis zu 64 Busklemmen sowie einer Busendklemme. Die Zuordnung ins Prozessabbild des EtherCAT-Systems erfolgt automatisch. Über die K-Bus-Verlängerung können bis zu 255 Busklemmen angeschlossen werden.

Besondere Eigenschaften:

• kompakte Bauform
• Verbindungstechnik: 2 x RJ45-Buchse
• Verbindungslängen: bis zu 100 m
• verbindet das EtherCAT-Protokoll mit den Busklemmen

Der BK1150 arbeitet identisch wie der BK1120 und ergänzt diese Baureihe durch seine kompakte Bauform. Der Koppler besitzt zwei RJ45-Buchsen. Mit der oberen Ethernet-Schnittstelle wird der Koppler an das Netzwerk angeschlossen, die untere Buchse dient zum optionalen Anschluss weiterer EtherCAT-Geräte im gleichen Strang. Die System- und Feldversorgung, je 24 V DC, erfolgt direkt am Koppler. Aus der eingespeisten Systemspannung werden die angefügten Busklemmen mit dem benötigten Strom zur Kommunikation versorgt. Die Feldversorgung wird über die Powerkontakte mit bis zu 10 A an die einzelnen I/O-Komponenten weitergeleitet. Die Parametrierung der Busklemmen erfolgt über ADS durch die KS2000-Software; der KS2000-Stecker entfällt. Wahlweise kann auch die Steuerung (SPS, IPC) die Konfiguration der Busklemmen über PLC-Funktionsbausteine durchführen.

Im EtherCAT-Netzwerk wird der Koppler BK1150 im Bereich der Ethernet-Signalübertragung (100BASE-TX) an beliebiger Stelle eingesetzt – außer direkt am Switch. Für den Einsatz am Switch sind die Koppler EK9000 und EK1000 geeignet.
