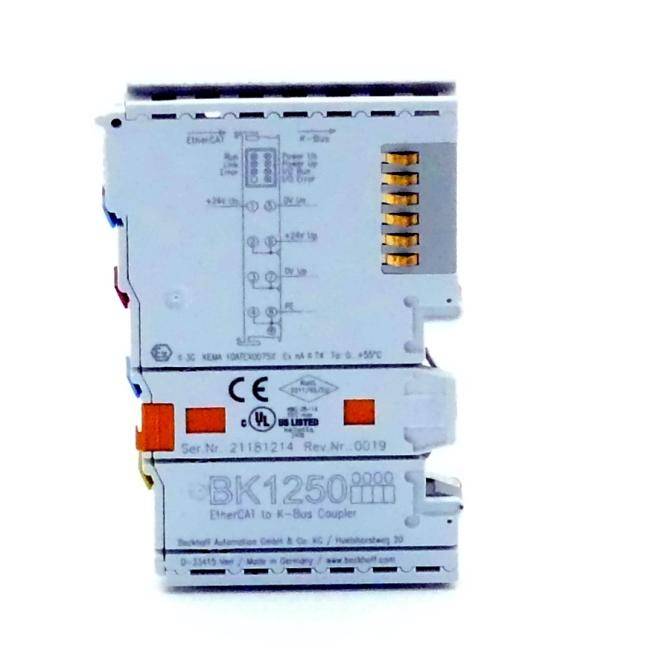

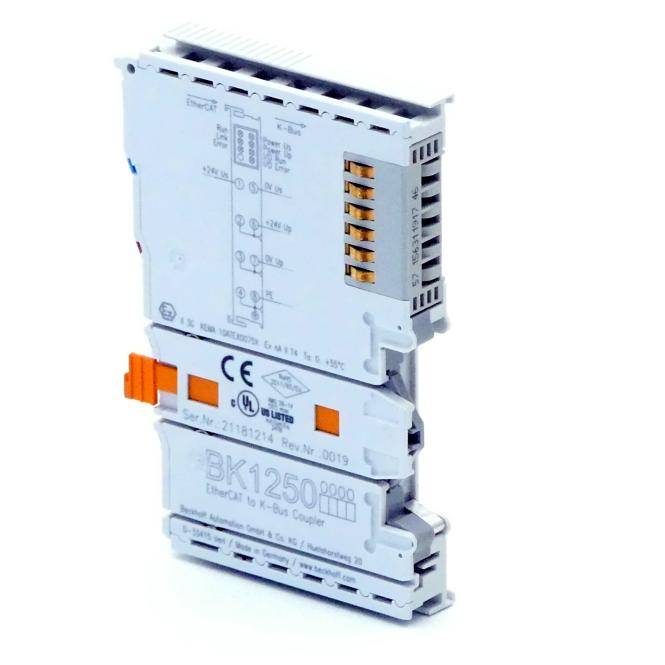

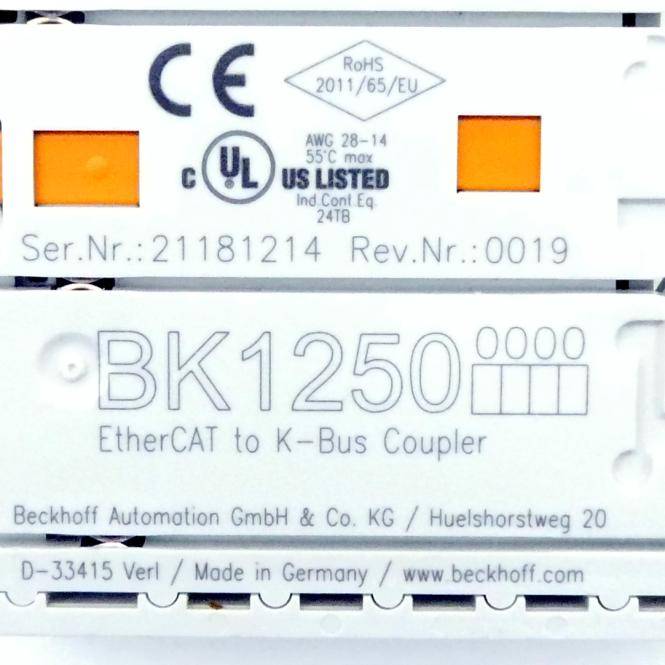

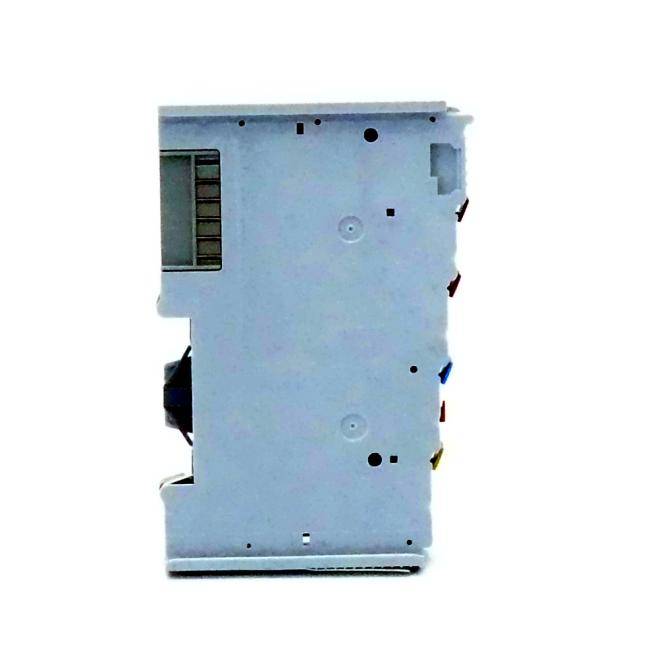

Beckhoff BK1250, Compact-Koppler zwischen EtherCAT-Klemmen und Busklemmen
Hst.-Teile-Nr.:
Bestell-Nr.:
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - BK1250
- Anzahl Busklemmen: 64 (255 mit K-Bus-Verlängerung)
- Max. Byte-Anzahl Feldbus: 1024-Byte-Input und 1024-Byte-Output
- Digitale Peripheriesignale: 8.192 Inputs/Outputs
- Analoge Peripheriesignale: 256 Inputs/Outputs
- Konfiguration: über KS2000 oder EtherCAT (ADS)
- Protokoll: EtherCAT
- Übertragungsraten: 100 MBit/s
- Businterface: über E-Bus-Kontakte
- Spannungsversorgung: 24 V DC (-15 %/+20 %)
- Eingangsstrom: 70 mA + (ges. K-Bus-Strom)/4, 200 mA max.
- Einschaltstrom: ca. 2,5 x Dauerstrom
- Empfohlene Vorsicherung: ≤ 10 A
- Stromversorgung K-Bus: 500 mA
- Powerkontakte: max. 24 V DC/max. 10 A
- Potenzialtrennung: 500 V (Powerkontakt/Versorgungsspannung/Ethernet)
- Gewicht: ca. 55 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- Betriebsspannung
24 V/DC
- Typ
BK1250
- Herst.-Teilenr.
BK1250
- Abm.
(B x H) 12 mm x 100 mm
- Breite
12 mm
- Höhe
100 mm
- UKCA
Ja
Beschreibung
Der BK1250 ist ein Buskoppler im Klemmengehäuse zur gemischten Verwendung von EtherCAT-Klemmen und Standard-Busklemmen in einer Busstation. An einen BK1250 können bis zu 64 Busklemmen und eine Busendklemme angeschlossen werden. Die Zuordnung ins Prozessabbild des EtherCAT-Systems erfolgt automatisch. Über die K-Bus-Verlängerung können bis zu 255 Busklemmen angeschlossen werden.
Besondere Eigenschaften:
• kompakte Bauform
• gemischte Verwendung von EtherCAT-Klemmen und Busklemmen
Die System- und Feldversorgung, je 24 V DC, erfolgt direkt am BK1250. Aus der eingespeisten Systemspannung werden die angefügten Busklemmen mit dem benötigten Strom zur Kommunikation versorgt. Die Feldversorgung wird über die Powerkontakte mit bis zu 10 A an die einzelnen I/O-Komponenten weitergeleitet. Die Parametrierung der Busklemmen erfolgt über ADS durch die KS2000-Software. Wahlweise kann auch die Steuerung (SPS, IPC) die Konfiguration der Busklemmen über PLC-Funktionsbausteine durchführen.
Besondere Eigenschaften:
• kompakte Bauform
• gemischte Verwendung von EtherCAT-Klemmen und Busklemmen
Die System- und Feldversorgung, je 24 V DC, erfolgt direkt am BK1250. Aus der eingespeisten Systemspannung werden die angefügten Busklemmen mit dem benötigten Strom zur Kommunikation versorgt. Die Feldversorgung wird über die Powerkontakte mit bis zu 10 A an die einzelnen I/O-Komponenten weitergeleitet. Die Parametrierung der Busklemmen erfolgt über ADS durch die KS2000-Software. Wahlweise kann auch die Steuerung (SPS, IPC) die Konfiguration der Busklemmen über PLC-Funktionsbausteine durchführen.
Lieferumfang
- Geliefert wird: Beckhoff E-Bus/K-Bus-koppler EtherCAT BK1250, Verpackungseinheit: 1 Stk., EAN:
