Technische Daten

Technische Daten - BK8100
Anzahl Busklemmen: 64
Max. Byte-Anzahl Feldbus: 512-Byte-Input und 512-Byte-Output
Digitale Peripheriesignale: 512 Inputs/Outputs
Analoge Peripheriesignale: 256 Inputs/Outputs
Konfiguration: über KS2000
Protokoll: offenes, dokumentiertes Protokoll
Übertragungsraten: 9,6 kBaud, 19,2 kBaud, 38,4 kBaud
Businterface: RS232-D-Sub
Übertragungsmedium: abgeschirmtes Kupferkabel 3 x 0.25 mm² (RS232)
Spannungsversorgung: 24 V DC (-15 %/+20 %)
Eingangsstrom: 70 mA + (ges. K-Bus-Strom)/4, 500 mA max.
Einschaltstrom: 2,5 x Dauerstrom
Empfohlene Vorsicherung: ≤ 10 A
Stromversorgung K-Bus: 1750 mA
Powerkontakte: max. 24 V DC/max. 10 A
Potenzialtrennung: 500 V (Powerkontakt/Versorgungsspannung/Feldbus)
Gewicht: ca. 170 g
Betriebstemperatur: 0…55 °C
Lagertemperatur: -25…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP20/beliebig
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx, DNV
Ex-Kennzeichnung: ATEX: II 3 G Ex ec IIC T4 Gc
IECEx: Ex ec IIC T4 Gc

UKCA: Ja

Beschreibung

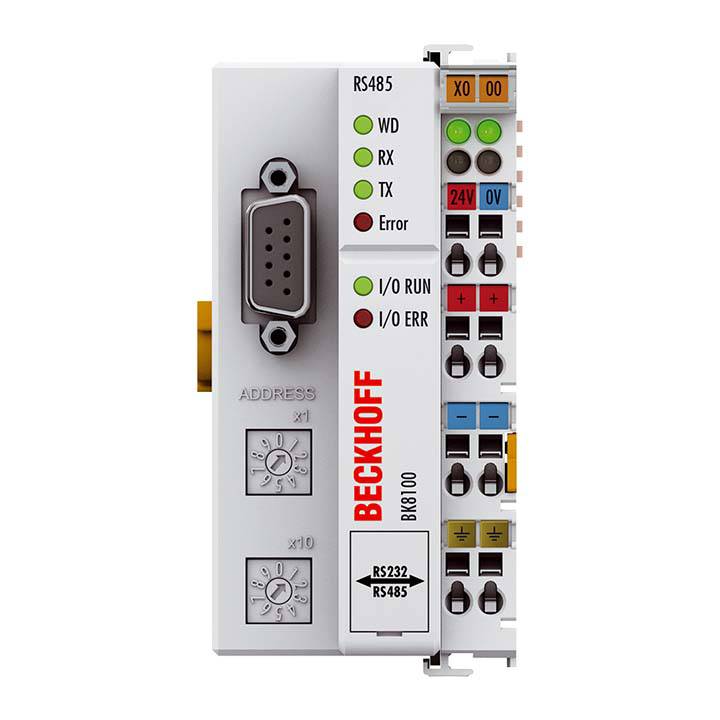

Der Buskoppler BK8100 benutzt zur Datenübertragung die Physik der RS232C (V.24)-Spezifikation. Der Einsatz der Buskoppler mit serieller Schnittstelle ist für Applikationen geeignet, die auf den Einsatz eines Feldbussystems verzichten können. Über die Schnittstelle nach RS232 kann von einem beliebigen Automatisierungsgerät mit entsprechender Schnittstelle auf die Buskoppler zugegriffen werden. Der Datenaustausch erfolgt über ein offenes, dokumentiertes Protokoll.

Als zusätzliche Betriebsart können die Buskoppler im Master-/Slavebetrieb als Feldbus-Multiplexer betrieben werden. Dabei werden, ohne zusätzlichen Master, die Eingangsdaten des einen Gerätes direkt auf die Ausgänge des anderen abgebildet und umgekehrt.

Der Buskoppler BK8100 besitzt eine RS232C-Schnittstelle und ist speziell für eine Peer-to-Peer-Verbindung konzipiert.

Hinweise

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
