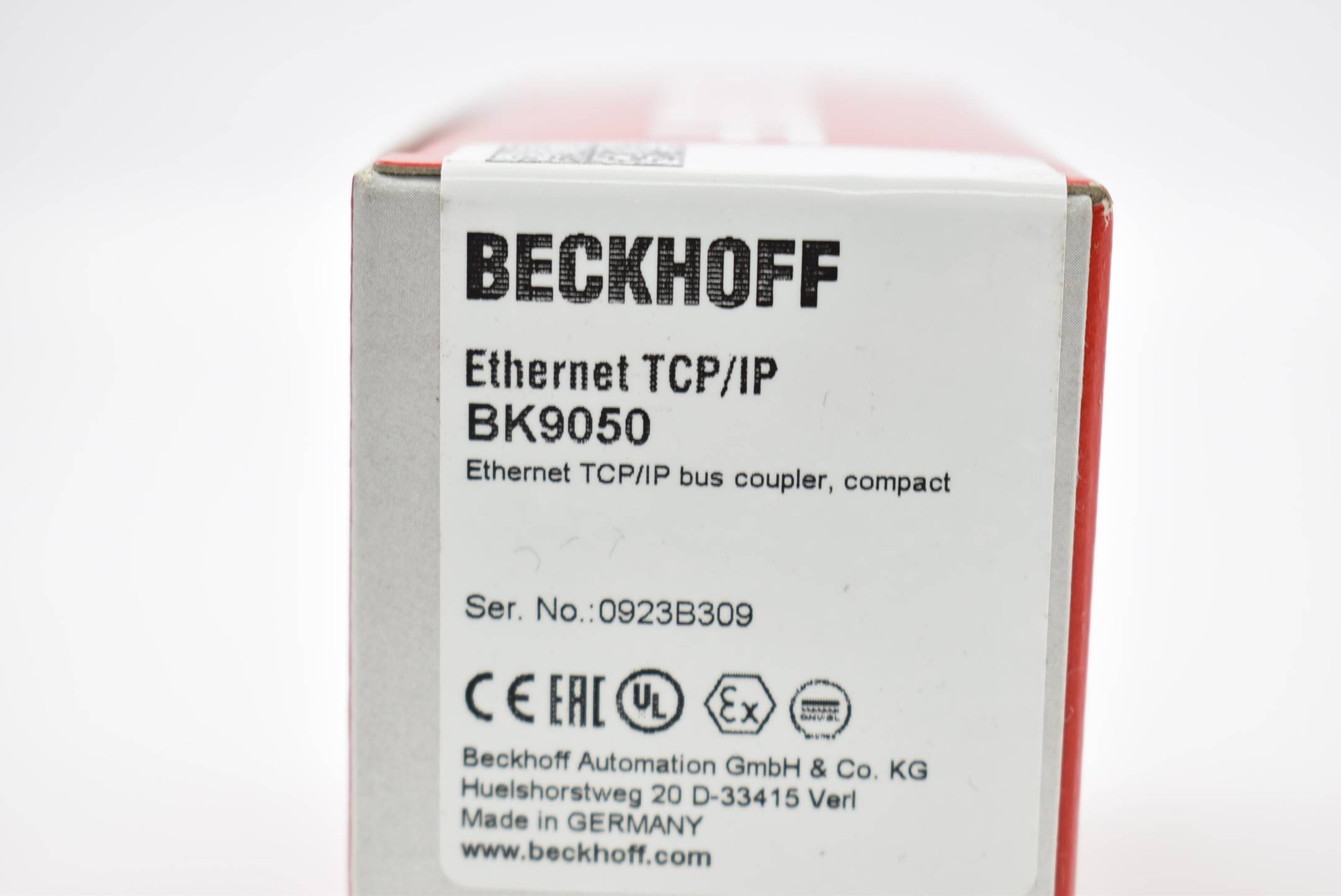

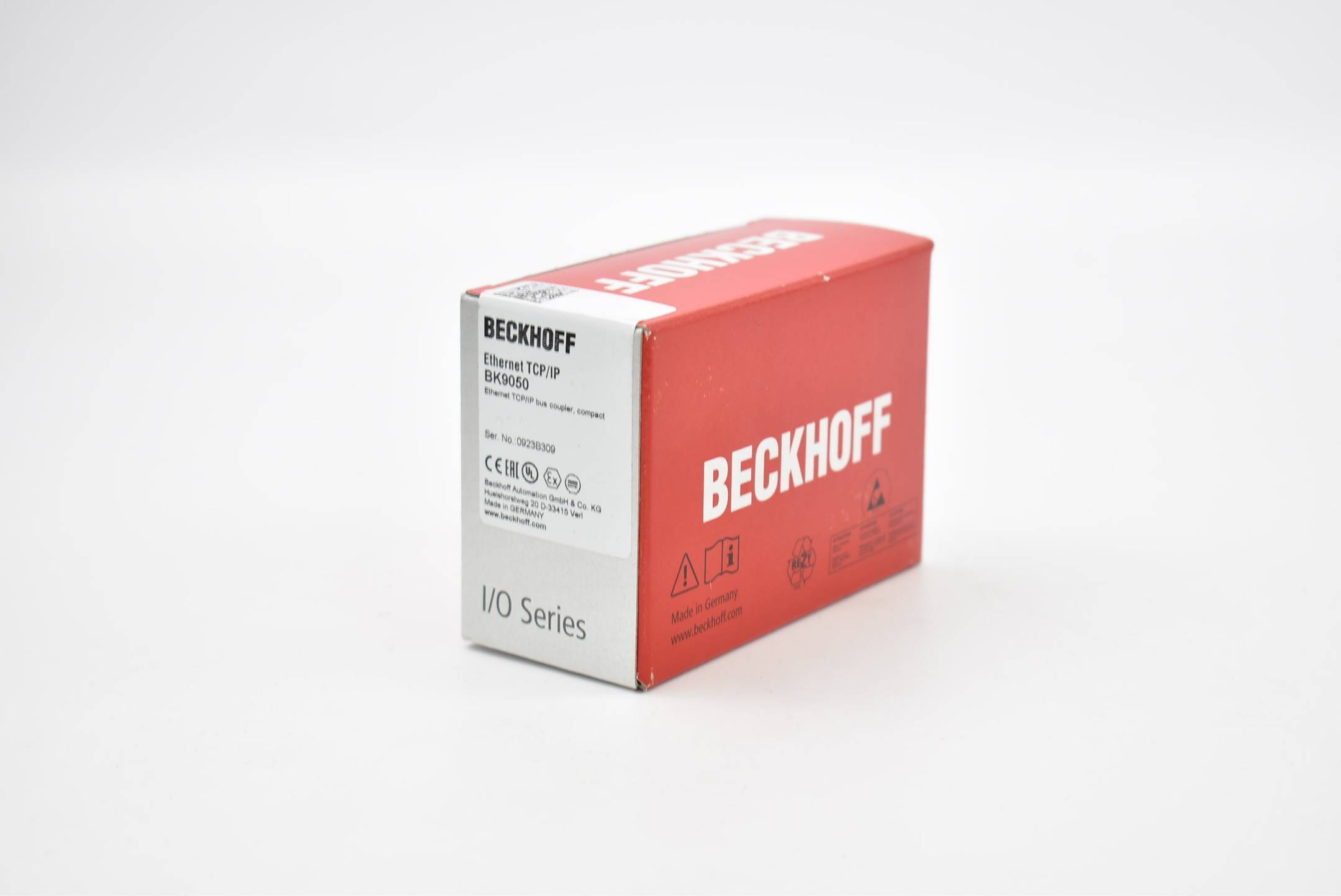

Beckhoff BK9050, Ethernet-TCP/IP-Buskoppler
Hst.-Teile-Nr.:
Bestell-Nr.:
1 Stück
Verkauf und Versand:
versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 754,66
steuerfreie IGL
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - BK9050
- Anzahl Busklemmen: 64 (255 mit K-Bus-Verlängerung)
- Max. Byte-Anzahl Feldbus: 512-Byte-Input und 512-Byte-Output
- Digitale Peripheriesignale: 1.020 Inputs/Outputs
- Analoge Peripheriesignale: 128 Inputs/Outputs
- Konfiguration: über KS2000
- Protokoll: TwinCAT ADS, Modbus TCP, Beckhoff Realtime-Ethernet
- Übertragungsraten: 10/100 MBit/s, automatische Erkennung der Übertragungsrate
- Businterface: 1 x RJ45
- Übertragungsmedium: 4 x 2 Twisted-Pair-Kupferkabel; Kategorie 3 (10 MBit/s), Kategorie 5 (100 MBit/s)
- Spannungsversorgung: 24 V DC (-15 %/+20 %)
- Eingangsstrom: 70 mA + (ges. K-Bus-Strom)/4, 500 mA max.
- Einschaltstrom: 2,5 x Dauerstrom
- Empfohlene Vorsicherung: ≤ 10 A
- Stromversorgung K-Bus: 1750 mA
- Powerkontakte: max. 24 V DC/max. 10 A
- Potenzialtrennung: 500 V (Powerkontakt/Versorgungsspannung/Feldbus)
- Topologie: sternförmige Verkabelung
- Länge zwischen Stationen: 100 m zwischen Hub/Switch und Buskoppler
- Gewicht: ca. 100 g
- Betriebstemperatur: 0…55 °C
- Lagertemperatur: -25…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx, DNV
- Ex-Kennzeichnung: ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- Module max.
255
- Schnittstellen
Ethernet
- UKCA
Ja
Beschreibung
Der Compact-Buskoppler BK9050 im kompakten Gehäuse verbindet Ethernet mit den modular erweiterbaren elektronischen Reihenklemmen. Eine Einheit besteht aus einem Buskoppler, einer beliebigen Anzahl von 1 bis 64 Klemmen und einer Busendklemme. Mit der Klemmenbusverlängerung ist der Anschluss von bis zu 255 Busklemmen möglich.
Der Buskoppler erkennt die angeschlossenen Klemmen und erstellt automatisch die Zuordnung der Ein-/Ausgänge zu den Worten des Prozessabbildes. Der BK9050 unterstützt 10-MBit/s- und 100-MBit/s-Ethernet; der Anschluss erfolgt über gängige RJ45-Steckverbinder. Am DIP-Schalter wird die IP-Adresse eingestellt (Offset zu einer frei wählbaren Startadresse). In Netzen mit DHCP (Dienst für die Zuordnung der logischen IP-Adresse zur physikalischen Knotenadresse [MAC-ID]) erhält der Buskoppler seine IP-Adresse vom DHCP-Server.
Der Buskoppler unterstützt die TwinCAT-Systemkommunikation ADS. Mit TwinCAT I/O stehen Konfigurations-Tools sowie Windows-NT/2000/XP-Treiber für beliebige Hochsprachenprogramme (DLL) und Visual-Basic-Applikationen (ActiveX) zur Verfügung. Anwendungen mit OPC-Schnittstellen können über einen OPC-Server auf ADS und damit auf den BK9050 zugreifen. Neben ADS unterstützt der Buskoppler Open Modbus (Modbus TCP), ein einfaches, weit verbreitetes Master-/Slaveprotokoll auf TCP/IP-Basis.
Der Buskoppler erkennt die angeschlossenen Klemmen und erstellt automatisch die Zuordnung der Ein-/Ausgänge zu den Worten des Prozessabbildes. Der BK9050 unterstützt 10-MBit/s- und 100-MBit/s-Ethernet; der Anschluss erfolgt über gängige RJ45-Steckverbinder. Am DIP-Schalter wird die IP-Adresse eingestellt (Offset zu einer frei wählbaren Startadresse). In Netzen mit DHCP (Dienst für die Zuordnung der logischen IP-Adresse zur physikalischen Knotenadresse [MAC-ID]) erhält der Buskoppler seine IP-Adresse vom DHCP-Server.
Der Buskoppler unterstützt die TwinCAT-Systemkommunikation ADS. Mit TwinCAT I/O stehen Konfigurations-Tools sowie Windows-NT/2000/XP-Treiber für beliebige Hochsprachenprogramme (DLL) und Visual-Basic-Applikationen (ActiveX) zur Verfügung. Anwendungen mit OPC-Schnittstellen können über einen OPC-Server auf ADS und damit auf den BK9050 zugreifen. Neben ADS unterstützt der Buskoppler Open Modbus (Modbus TCP), ein einfaches, weit verbreitetes Master-/Slaveprotokoll auf TCP/IP-Basis.
