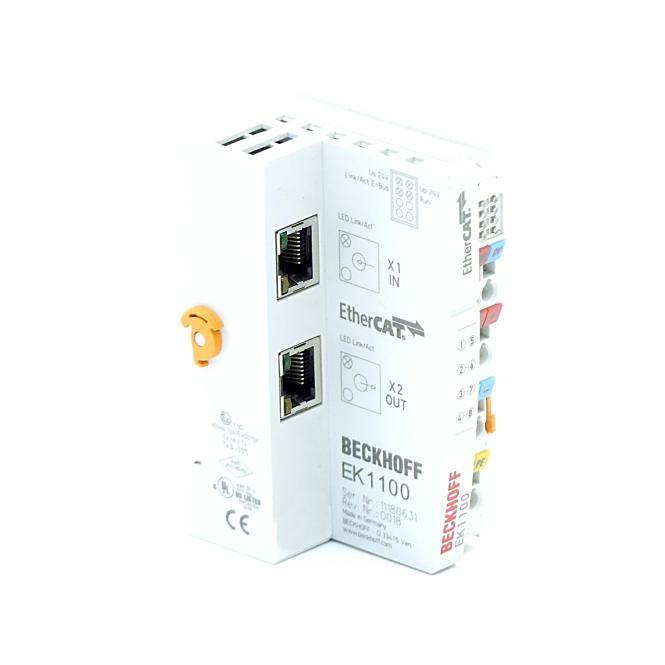

Beckhoff EK1100, EtherCAT-KopplerVorzugstyp
Hst.-Teile-Nr.:
Bestell-Nr.:
101 Stück
Verkauf und Versand:
versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 153,78
steuerfreie IGL
€ 15,00
Highlights & Details
Beckhoff Beckhoff EtherCAT-Koppler EK1100
- Mit integrierter Stromversorgung: ja, 24 V, DC, 2, Mit optischer Schnittstelle: nein, Unterstützt Protokoll für TCP/IP: ja, Unterstützt Protokoll für PROFIBUS: nein, Unterstützt Protokoll für CAN: nein, Unterstützt Protokoll für INTERBUS: nein, Unterstützt Protokoll für ASI: nein, Unterstützt Protokoll für KNX: nein, Unterstützt Protokoll für MODBUS: nein
Technische Daten
- Technische Daten - EK1100
- Aufgabe im EtherCAT-System: Ankopplung von EtherCAT-Klemmen (ELxxxx) an 100BASE-TX-EtherCAT-Netze
- Übertragungsmedium: Ethernet/EtherCAT-Kabel (min. Cat.5), geschirmt
- Länge zwischen Stationen: max. 100 m (100BASE-TX)
- Anzahl EtherCAT-Klemmen: bis zu 65.534
- Protokoll: EtherCAT
- Durchlaufverzögerung: ca. 1 µs
- Übertragungsraten: 100 MBit/s
- Businterface: 2 x RJ45
- Spannungsversorgung: 24 V DC (-15 %/+20 %)
- Stromaufnahme aus US: 70 mA + (∑ E-Bus-Strom/4)
- Stromaufnahme aus UP: Last
- Stromversorgung E-Bus: 2000 mA
- Powerkontakte: max. 24 V DC/max. 10 A
- Potenzialtrennung: 500 V (Powerkontakt/Versorgungsspannung/Ethernet)
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx, DNV, cFMus
- Ex-Kennzeichnung: ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc
- Typ
EK1100
- Herst.-Teilenr.
EK1100
- UKCA
Ja
Beschreibung
Der EtherCAT-Koppler EK1100 ist das Bindeglied zwischen dem EtherCAT-Protokoll auf Feldbusebene und den EtherCAT-Klemmen. Der Koppler setzt die Telegramme im Durchlauf von der Ethernet-100BASE-TX- auf die E-Bus-Signaldarstellung um. Eine Station besteht aus einem Koppler und einer beliebigen Anzahl von EtherCAT-Klemmen, die automatisch erkannt und einzeln im Prozessabbild dargestellt werden.
Besondere Eigenschaften:
• Verbindungstechnik: 2 x RJ45-Buchse
• Verbindungslängen: bis zu 100 m
• Anzahl der EtherCAT-Klemmen im Gesamtsystem: bis zu 65.535
Der EK1100 besitzt zwei RJ45-Buchsen. Mit der oberen Ethernet-Schnittstelle wird der Koppler an das Netzwerk angeschlossen, die untere Buchse dient zum optionalen Anschluss weiterer EtherCAT-Geräte im gleichen Strang. Zusätzlich kann für die Verlängerung oder zum Aufbau einer Linien- oder Sterntopologie ein EtherCAT-Abzweig oder eine EtherCAT-Verlängerung genutzt werden.
Die System- und Feldversorgung, je 24 V DC, erfolgt direkt am Koppler. Aus der eingespeisten Systemspannung werden die angefügten EtherCAT-Klemmen mit dem benötigten Strom zur Kommunikation versorgt. Maximal kann der Koppler 5 V und 2 A liefern. Wird mehr Strom benötigt, sind Einspeiseklemmen, z. B. die EL9410, zu integrieren. Die Feldversorgung wird über die Powerkontakte mit bis zu 10 A an die einzelnen I/O-Komponenten weitergeleitet.
Im EtherCAT-Netzwerk wird der EK1100 im Bereich der Ethernet-Signalübertragung (100BASE-TX) an beliebiger Stelle eingesetzt – außer direkt am Switch. Für den Einsatz am Switch sind die Koppler EK9000 und EK1000 geeignet.
Besondere Eigenschaften:
• Verbindungstechnik: 2 x RJ45-Buchse
• Verbindungslängen: bis zu 100 m
• Anzahl der EtherCAT-Klemmen im Gesamtsystem: bis zu 65.535
Der EK1100 besitzt zwei RJ45-Buchsen. Mit der oberen Ethernet-Schnittstelle wird der Koppler an das Netzwerk angeschlossen, die untere Buchse dient zum optionalen Anschluss weiterer EtherCAT-Geräte im gleichen Strang. Zusätzlich kann für die Verlängerung oder zum Aufbau einer Linien- oder Sterntopologie ein EtherCAT-Abzweig oder eine EtherCAT-Verlängerung genutzt werden.
Die System- und Feldversorgung, je 24 V DC, erfolgt direkt am Koppler. Aus der eingespeisten Systemspannung werden die angefügten EtherCAT-Klemmen mit dem benötigten Strom zur Kommunikation versorgt. Maximal kann der Koppler 5 V und 2 A liefern. Wird mehr Strom benötigt, sind Einspeiseklemmen, z. B. die EL9410, zu integrieren. Die Feldversorgung wird über die Powerkontakte mit bis zu 10 A an die einzelnen I/O-Komponenten weitergeleitet.
Im EtherCAT-Netzwerk wird der EK1100 im Bereich der Ethernet-Signalübertragung (100BASE-TX) an beliebiger Stelle eingesetzt – außer direkt am Switch. Für den Einsatz am Switch sind die Koppler EK9000 und EK1000 geeignet.
Ausführung
- Ausstattung: 24 V, DC, 24 V, DC
