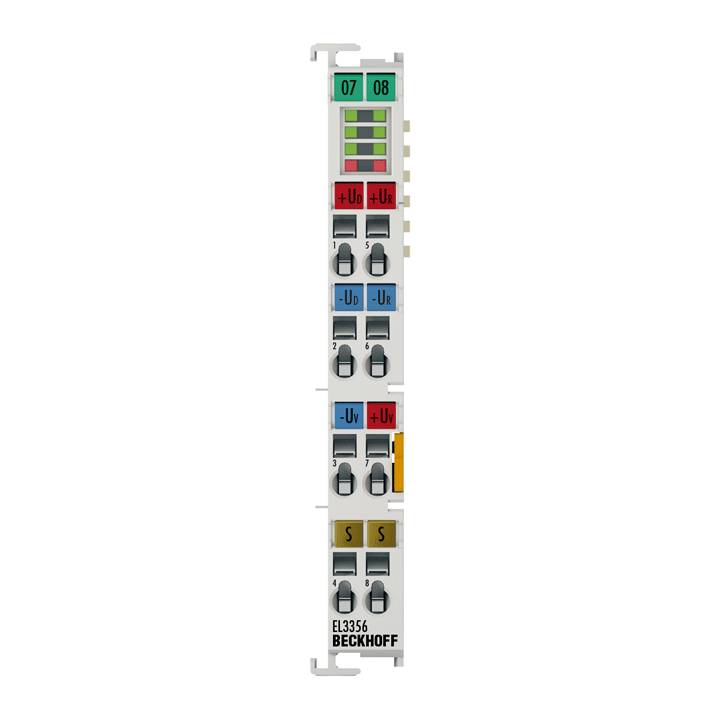

Name: Beckhoff EL3356, EtherCAT-Klemme, 1-Kanal-Analog-Eingang, Messbrücke, Vollbrücke, 16 Bit
Brand: Beckhoff
SKU: 929570496
Availability: InStock

Beckhoff EL3356, EtherCAT-Klemme, 1-Kanal-Analog-Eingang, Messbrücke, Vollbrücke, 16 Bit-0

Lieferung Fr., 16. Okt.

12 Stück

Verkauf und Versand:

Cetra IT Österreich Widerruf

versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 277,14

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Technische Daten - EL3356
Anzahl Eingänge: 2, für 1 Brückenschaltung in Vollbrückentechnik
Spannungsversorgung: über den E-Bus
Distributed Clocks: –
Messbereich UD: max. ±27 mV
Messbereich UREF: max. ±13,8 V
Innenwiderstand: > 200 kΩ (UREF), > 1 MΩ (UD)
Unterstützte Nennkennwerte: beliebig, Auflösung des Parameters: 0,01 µV/V; empfohlen: 0,5…4 mV/V
Grenzfrequenz Eingangsfilter: 10 kHz Tiefpass (-3 dB)
Wandlungsrate: 100…4 Samples/s (10…250 ms Wandlungszeit)
Versorgungsspannung UV: bis 12 V DC aus Powerkontakten, sensorabhängig
Auflösung: 16 Bit, 32-Bit-Darstellung
Messfehler/Unsicherheit: < ±0,01 % für den berechneten Lastwert bezogen auf den Lastendwert bei 12 V Speisung und 24 mV Brückenspannung (somit Nennkennwert DMS: 2 mV/V), Selbstkalibrierung aktiv, 50 Hz Filter aktiv
Stromaufnahme E-Bus: typ. 210 mA
Stromaufnahme Powerkontakte: abhängig von DMS-Versorgung, mind. 1 mA
Besondere Eigenschaften: Selbstkalibrierung, 4-fach Averager, dynamische Filter
Gewicht: ca. 60 g
Betriebstemperatur: -25…+55 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
Schutzart/Einbaulage: IP20/beliebig
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc

Typ: EL3356

Betriebsspannung: 12 V/DC

Herst.-Teilenr.: EL3356

Anzahl analoge Eingänge: 2

UKCA: Ja

Beschreibung

Die analoge Eingangsklemme EL3356 ermöglicht den direkten Anschluss einer Widerstandsbrücke (Dehnmessstreifen – DMS) oder Wägezelle in 4- oder 6-Leiteranschlusstechnik. Das Verhältnis der Brückenspannung UD zur Versorgungsspannung UREF wird in der Eingangsschaltung mit hoher Präzision ermittelt und – anhand der Einstellungen in der Klemme – der endgültige Lastwert als Prozesswert berechnet. Mit automatischer Selbstkalibrierung (deaktivierbar) und dynamischen Filtern eignet sich die Klemme mit Abtastraten bis 10 ms für langsame Wägungen mit hoher Präzision.
