Name: Beckhoff EL5002, EtherCAT-Klemme, 2-Kanal-Encoder-Interface, SSI
Brand: Beckhoff
SKU: 931291468

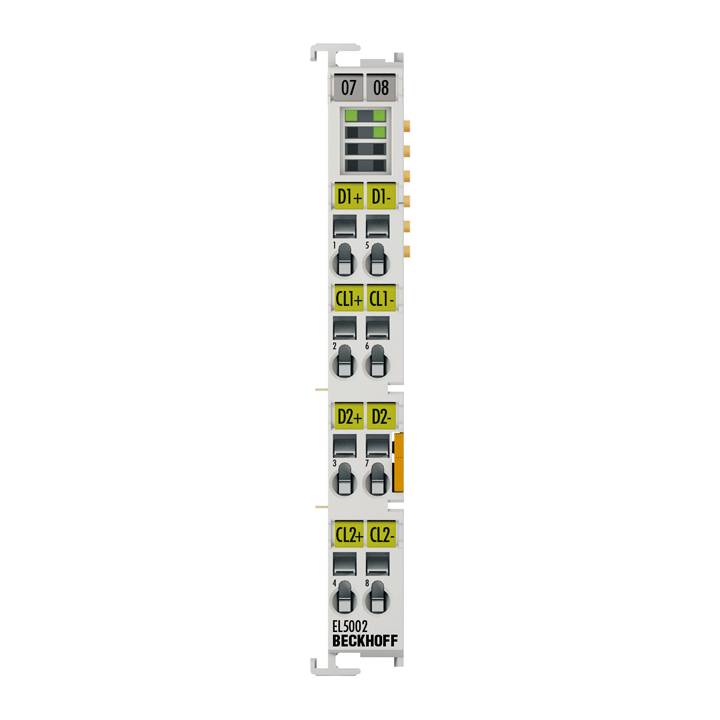

Beckhoff EL5002, EtherCAT-Klemme, 2-Kanal-Encoder-Interface, SSI-0

Typ

EL5002

Hersteller

Beckhoff

Ausführung

EL5002

Betriebsspannung

24 V

Max. Umgebungstemperatur

60 °C

Nicht verfügbar

Verkauf und Versand:

Conrad ElectronicWiderruf

Rechtliche Bedenken melden

Technische Daten

Technische Daten - EL5002
Technik: SSI-Encoder-Interface
Anzahl Kanäle: 2
Geberanschluss: D+, D-, Cl+, Cl-
Geberbetriebsspannung: extern z. B. EL91xx
Distributed Clocks: ja
Signalausgang (Takt): Differenzsignal (RS422)
Signaleingang (Daten): Differenzsignal (RS422)
Spannungsversorgung: 24 V über Powerkontakte
Übertragungsraten: einstellbar bis 1 MHz, 250 kHz voreingestellt
Serieller Eingang: einstellbar bis 32 Bit, 24 Bit voreingestellt
Datenrichtung: Lesen
Stromaufnahme Powerkontakte: typ. 20 mA + Last
Stromaufnahme E-Bus: typ. 130 mA
Potenzialtrennung: 500 V (E-Bus/Feldspannung)
Besondere Eigenschaften: Baudrate, Kodierung und Datenlänge einstellbar, Power-Fail-Bit aktivierbar
Gewicht: ca. 55 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP20/beliebig
Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc

Typ: EL5002

Hersteller: Beckhoff

Ausführung: EL5002

Betriebsspannung: 24 V

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -25 °C

Gewicht Hinweis: ca.

Gewicht: 55 g

UKCA: Ja

Beschreibung

Die EtherCAT-Klemme EL5002 ist ein SSI-Master und erlaubt den direkten Anschluss zweier Absolutgeber mit SSI (Synchron-Serielle Schnittstelle). Es werden sowohl Singleturn- als auch Multiturn-Encoder unterstützt. Für eine 24-V-Versorgung des Gebers kann eine Netzteilklemme der Serie EL91xx, und für die optionale 5-V-Geberbetriebsspannung die EL9505 eingesetzt werden.

Umfangreiche Parametriermöglichkeiten erlauben eine optimale Anpassung an verschiedene Encodertypen.

Besondere Eigenschaften:

• Parametrierung pro Kanal möglich
• Baudrate bis max. 1 MHz
• Kodierung: Gray und binär
• Datenlänge bis 32 Bit, flexibel einstellbar
• separate Auswertung eines Status-Fehler-Bits (Power-Fail-Bit) in den Prozessdaten

Zusätzlich bietet die EL5002 einen Mehrfachübertragungsmodus für Taktimpulse an, um die Datenintegrität zu überprüfen. Über die Distributed-Clocks-Funktion erfolgt das Auslesen des Positionswertes exakt systemsynchron mit anderen Prozessen. Bei deaktivierter Distributed-Clocks-Funktion taktet die EL5002 synchron mit dem EtherCAT-Zyklus. Das Encoderprofil erlaubt eine einfache und schnelle Verknüpfung der Prozessdaten zur Motion-Control-Anwendung.
