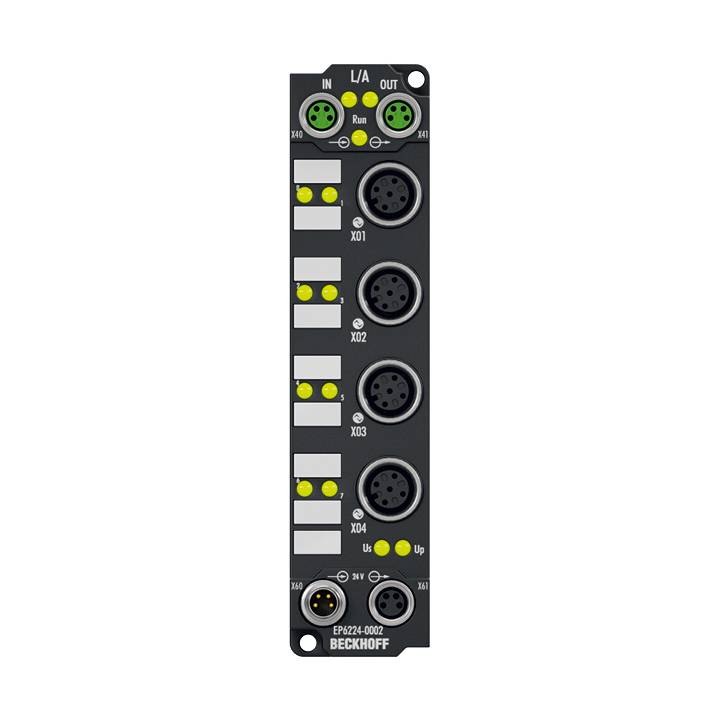

Name: Beckhoff EP6224-0002, EtherCAT Box, 4-Kanal-Kommunikations-Interface+4-Kanal-Digital-Eingang, IO-Link, MasterVorzugstyp
Brand: Beckhoff
SKU: 928170613
Availability: InStock

Beckhoff EP6224-0002, EtherCAT Box, 4-Kanal-Kommunikations-Interface+4-Kanal-Digital-Eingang, IO-Link, MasterVorzugstyp-0

Sofort-Lieferung Di., 13. Okt.

2 Stück

Verkauf und Versand:

Cetra IT Österreich Widerruf

versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 609,02

steuerfreie IGL

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Technische Daten - EP6224-0002
Protokoll: EtherCAT
Businterface: 2 x M8-Buchse, 4-polig, A-kodiert, geschirmt
Übertragungsraten: 4,8 kBaud, 38,4 kBaud und 230,4 kBaud
Anschlusstechnik: M12-Buchse, 5-polig, A-kodiert
Anzahl Eingänge: 4 digitale Eingänge
Nennspannung Eingänge: 24 V DC (-15 %/+20 %)
Eingangsfilter: 10 µs
Signalspannung „0“: -3…+5 V
Signalspannung „1“: 11…30 V (EN 61131-2, Typ 3)
Eingangsstrom: 3 mA typ. (EN 61131-2, Typ 3)
Spezifikationsversion: IO-Link V1.1, Class A
IO-Link-Schnittstellen: 4
Nennspannung: 24 V DC (-15 %/+20 %)
Distributed Clocks: ja
IO-Link-Sensorversorgung L+: 24 V DC, 1,4 A je Port, ∑ 4 A
IO-Link Extra-Power P24: –
Stromaufnahme aus US: 100 mA typ.
Anschluss Spannungsversorg.: Einspeisung: 1 x M8-Stecker, 4-polig, A-kodiert; Weiterleitung: 1 x M8-Buchse, 4-polig, A-kodiert
Potenzialtrennung: 500 V
Gewicht: ca. 165 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP65/66/67 (gemäß EN 60529)/beliebig
Zulassungen/Kennzeichnungen: CE, UL

UKCA: Ja

Beschreibung

Das IO-Link-Modul EP6224-0002 ermöglicht den Anschluss von bis zu vier IO-Link-Teilnehmern, den sogenannten IO-Link-Devices. Dies können Aktoren, Sensoren oder Kombinationen aus beiden sein. Zusätzlich bietet die EP6224-0002 auf den freien Pins der M12-Ports weitere vier digitale Eingänge. Die Verbindung zwischen der Box und dem Teilnehmer erfolgt als Punkt-zu-Punkt-Verbindung. Die EtherCAT Box wird über den EtherCAT-Master parametriert. IO-Link ist als intelligentes Bindeglied zwischen der Feldbusebene und dem Sensor angelegt, wobei Parametrierungsinformationen über die IO-Link-Verbindung bidirektional ausgetauscht werden können. Die Parametrierung der IO-Link-Devices mit Servicedaten kann aus TwinCAT heraus über ADS erfolgen oder sehr komfortabel über das integrierte IO-Link-Konfigurationstool. In der Standardeinstellung arbeiten die vier IO-Link-Kanäle der EP6224-0002 als 4-Kanal-Eingangsmodul, 24 V DC, das bei Bedarf mit angeschlossenen IO-Link-Devices kommuniziert, sie parametriert und ggf. in der Betriebsart umstellt. Jeder IO-Link-Port kann wahlweise auch als reiner Ein- oder Ausgang genutzt werden. Die schmale Bauform ermöglicht den Einsatz auch bei beengtem Platzbedarf.
