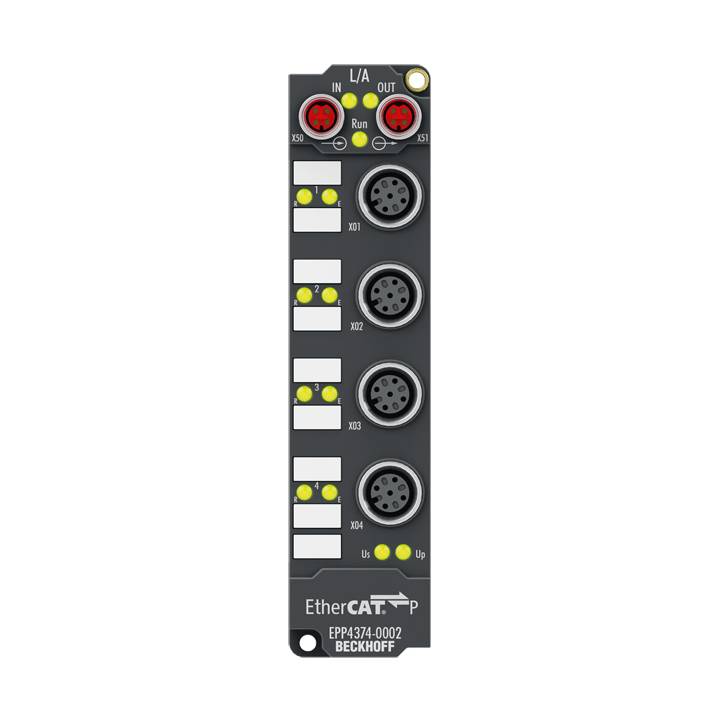

Beckhoff EPP4374-0002, EtherCAT P-Box, 2-Kanal-Analog-Eingang+2-Kanal-Analog-Ausgang, Multifunktion, ±10 V, 0/4…20 mA
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Technische Daten - EPP4374-0002
- Protokoll: EtherCAT
- Businterface: 2 x M8-Buchse, P-kodiert, geschirmt
- Anzahl Kanäle: 2 analoge Ausgänge + 2 analoge Eingänge
- Anzahl Ausgänge: 2
- Anzahl Eingänge: 2
- Anschluss Ein-/Ausgänge: M12-Buchse, 5-polig, A-kodiert
- Signaltyp: -10/0…+10 V | 0/4…20 mA, kanalweise parametrierbar
- Nennspannung: 24 V DC (-15 %/+20 %)
- Bürde: Ausgang: > 5 kΩ | < 500 Ω
- Innenwiderstand: Eingang: > 200 kΩ | 85 Ω typ. + Diodenspannung
- Auflösung: 16 Bit
- Wandlungszeit: Eingang: ~ 100 µs, Ausgang: ~ 40 µs
- Messfehler/Unsicherheit: Eingang: < 0,3 %, Ausgang: < 0,1 % (jeweils bezogen auf den Messbereichsendwert)
- Aktorversorgung: aus Lastspannung UP
- Potenzialtrennung: 500 V
- Stromaufnahme aus US: 100 mA typ.
- Besondere Eigenschaften: Kombi-Modul, Strom oder Spannung je Kanal parametrierbar
- Gewicht: ca. 165 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP65/66/67 (gemäß EN 60529)/beliebig
- Zulassungen/Kennzeichnungen: CE, UL
- Typ
EPP4374-0002
- Anzahl analoge Eingänge max.
2
- Anzahl analoge Ausgänge max.
2
- Anzahl Eingänge max.
2
- Anzahl Ausgänge max.
2
- Betriebsspannung
24 V/DC
- Herst.-Teilenr.
EPP4374-0002
- Ausführung
EPP4374-0002
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-25 °C
- UKCA
Ja
Beschreibung
Die EtherCAT P-Box EPP4374-0002 verfügt über zwei analoge Eingänge und zwei analoge Ausgänge, die einzeln parametriert werden können, sodass sie entweder Signale im Bereich von -10 bis +10 V oder im Bereich von 0/4…20 mA verarbeiten bzw. erzeugen. Die Auflösung der Stromsignale erfolgt mit 16 Bit, die der Spannungssignale ebenfalls mit 16 Bit, vorzeichenbehaftet.
Bei den Ausgängen wird die Spannung bzw. der Ausgangsstrom mit einer Auflösung von 15 Bit (Default) galvanisch getrennt zur Prozessebene gespeist. Die zwei Ausgangskanäle besitzen ein gemeinsames Massepotenzial mit der Versorgung 24 V DC.
Bei den Ausgängen wird die Spannung bzw. der Ausgangsstrom mit einer Auflösung von 15 Bit (Default) galvanisch getrennt zur Prozessebene gespeist. Die zwei Ausgangskanäle besitzen ein gemeinsames Massepotenzial mit der Versorgung 24 V DC.
