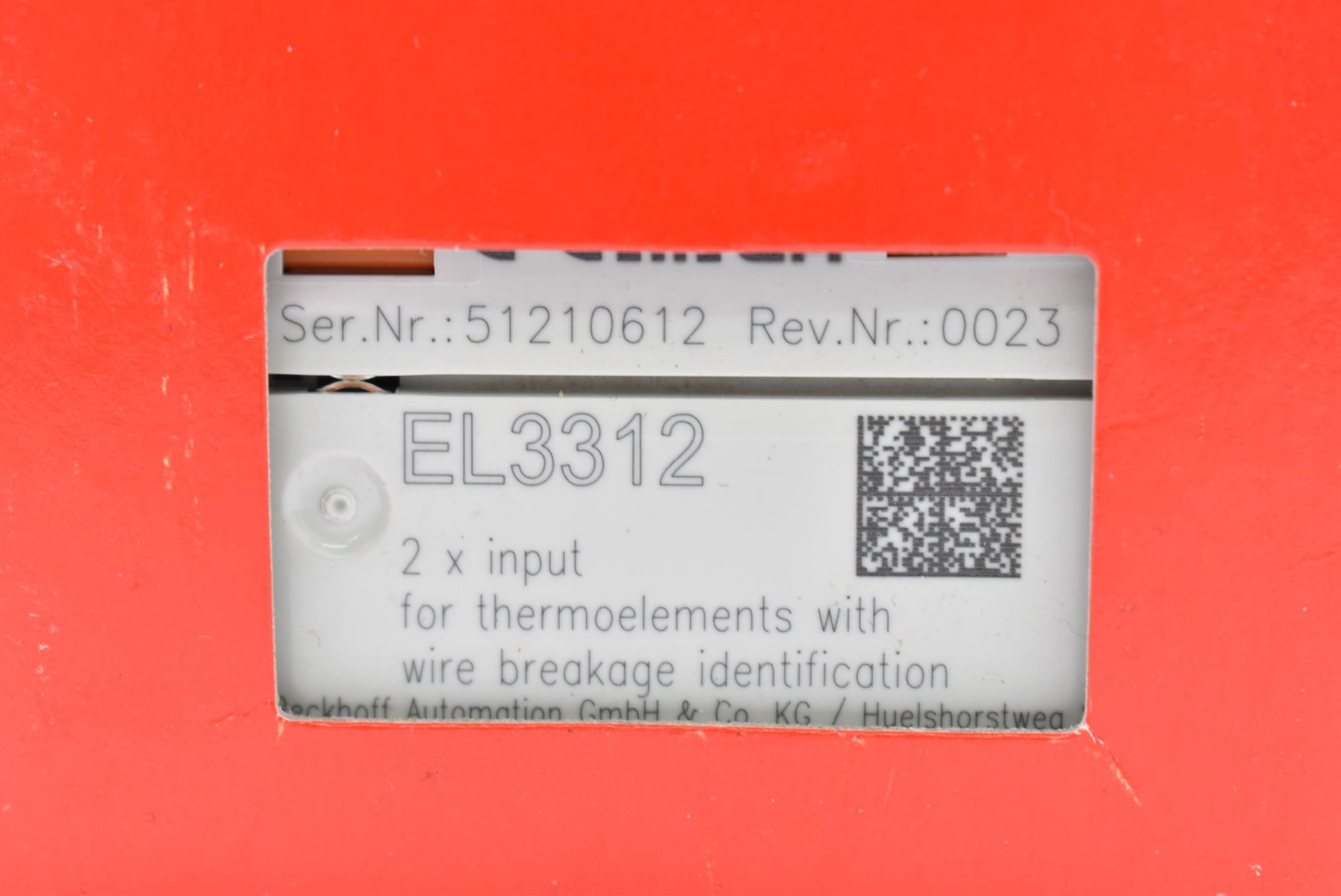

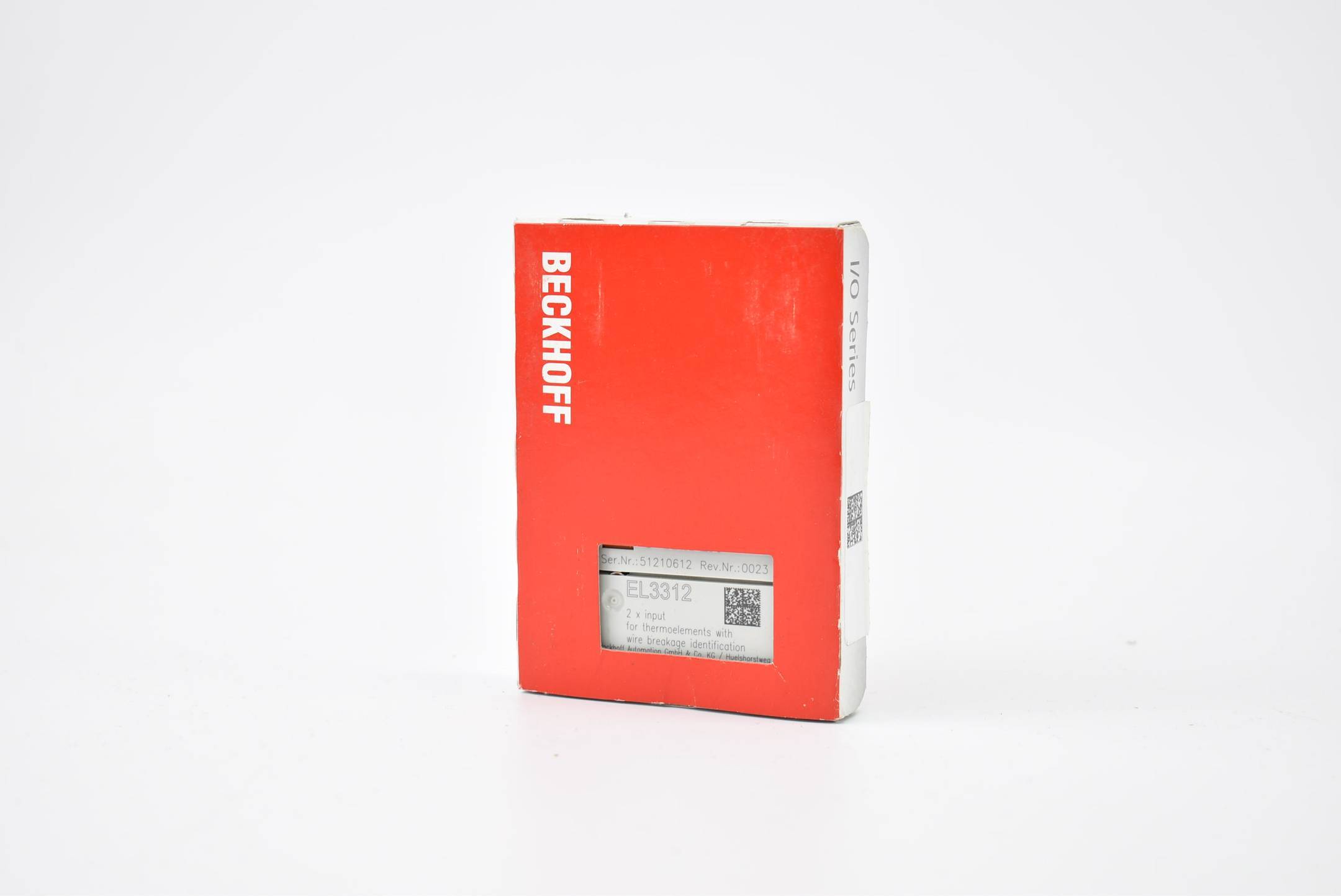

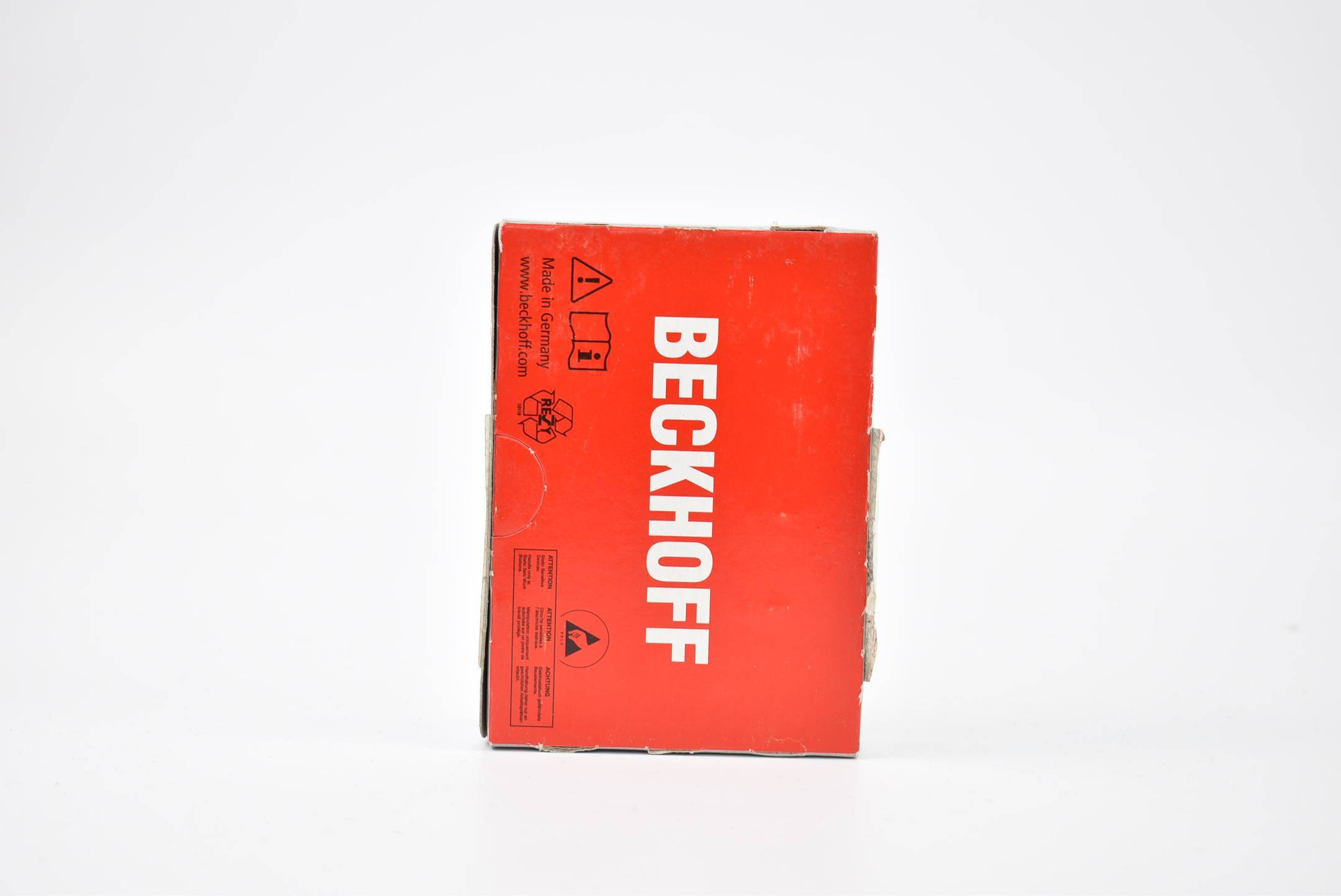

Beckhoff EL3312, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Temperatur, Thermoelement, 16 Bit
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
€ 142,80
steuerfreie IGL
€ 17,00
Nur noch 3 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - EL3312
- Anzahl Eingänge: 2
- Spannungsversorgung: über den E-Bus
- Distributed Clocks: –
- Grenzfrequenz Eingangsfilter: typ. 1 kHz
- Anschlusstechnik: 2-Leiter
- Wandlungszeit: ca. 1,2 s bis 7 ms, je nach Konfiguration und Filtereinstellung, Voreinstellung: ca. 125 ms
- Spannungsmessung: ±30/±60/±75 mV
- Auflösung: 16 Bit, Darstellung einstellbar: 0,1/0,01 °C bzw. 1/2/4 µV pro Digit
- Temperaturmessung (Thermoelement): Typ B, C, E, J, K, L, N, R, S, T, U (Voreinstellung: Typ K)
- Messunsicherheit (Temperaturmessung): bei 23 °C Umgebungstemperatur, mit int. Kaltstelle, nach Typ:
- B: ±8,5 °C; C: ±6,2 °C; E: ±2,5 °C; J: ±2,7 °C; K: ±3 °C; L: ±2,3 °C; N: ±3 °C; R: ±6,7 °C; S: ±7,1 °C; T: ±2,9 °C; U: ±2,5 °C;
- weitere Angaben siehe Dokumentation
- Messunsicherheit (Spannungsmessung): bei ±75 mV, 23 °C Umgebungstemperatur: < ±0,14 % (bezogen auf den Messbereichsendwert)
- Potenzialtrennung: 500 V (E-Bus/Signalspannung)
- Stromaufnahme E-Bus: 200 mA
- Stromaufnahme Powerkontakte: –
- Besondere Eigenschaften: kanalweise Drahtbrucherkennung, interne und externe Kaltstelle, Firmware-Filter einstellbar
- Gewicht: ca. 60 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Typ
EL3312
- Herst.-Teilenr.
EL3312
- UKCA
Ja
Beschreibung
Die analoge Eingangsklemme EL3312 erlaubt den direkten Anschluss von Thermoelementen. Die Schaltung der EtherCAT-Klemme kann Thermoelement-Sensoren in 2-Leitertechnik betreiben. Die Linearisierung über den gesamten Temperaturbereich wird durch einen Mikroprozessor realisiert. Der Temperaturbereich ist frei wählbar. Drahtbruch wird durch Error-LEDs signalisiert. Die Kaltstellenkompensation erfolgt durch interne Temperaturmessung an der Klemmen. Mit der EL3312 ist auch eine mV-Messung möglich.
