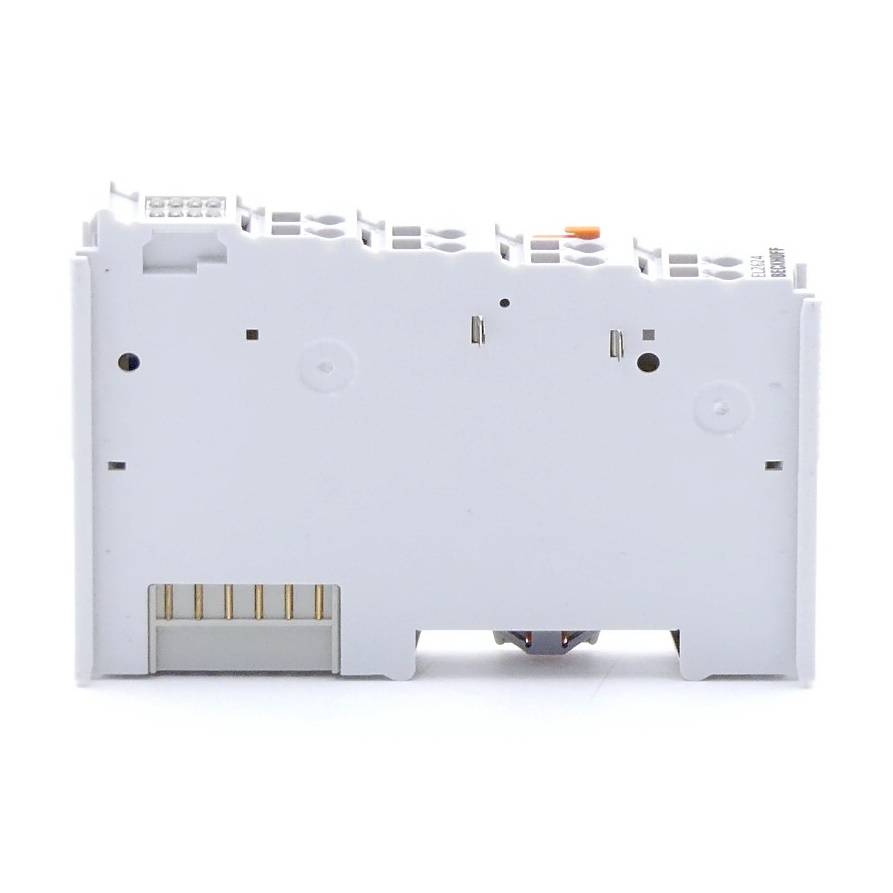

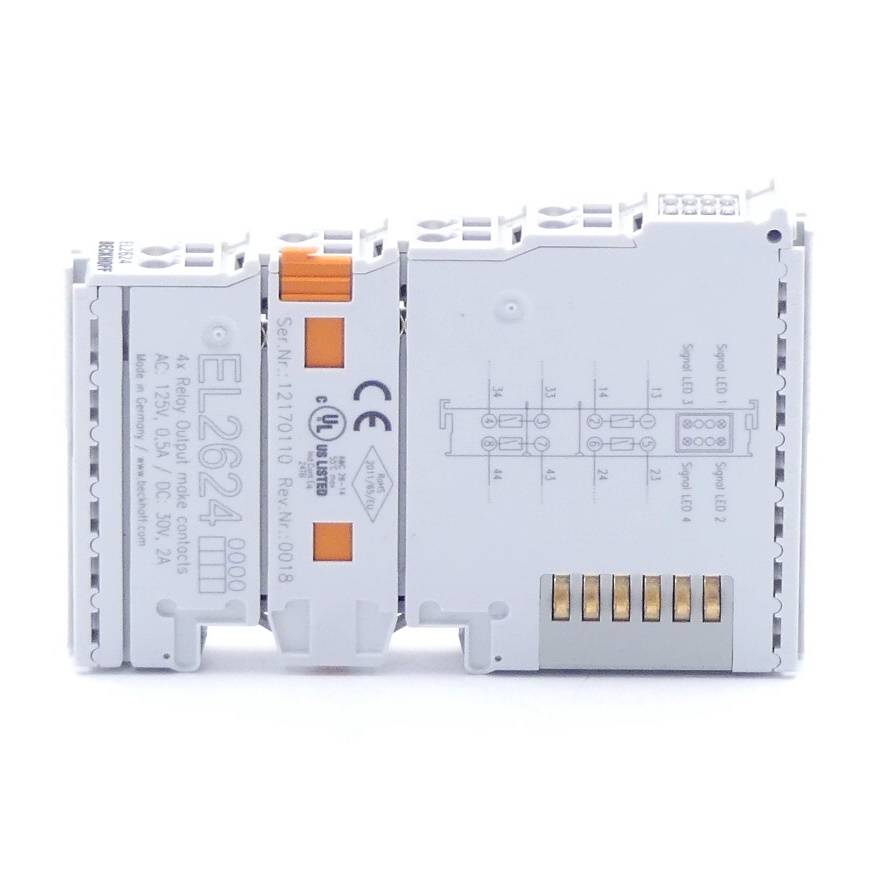

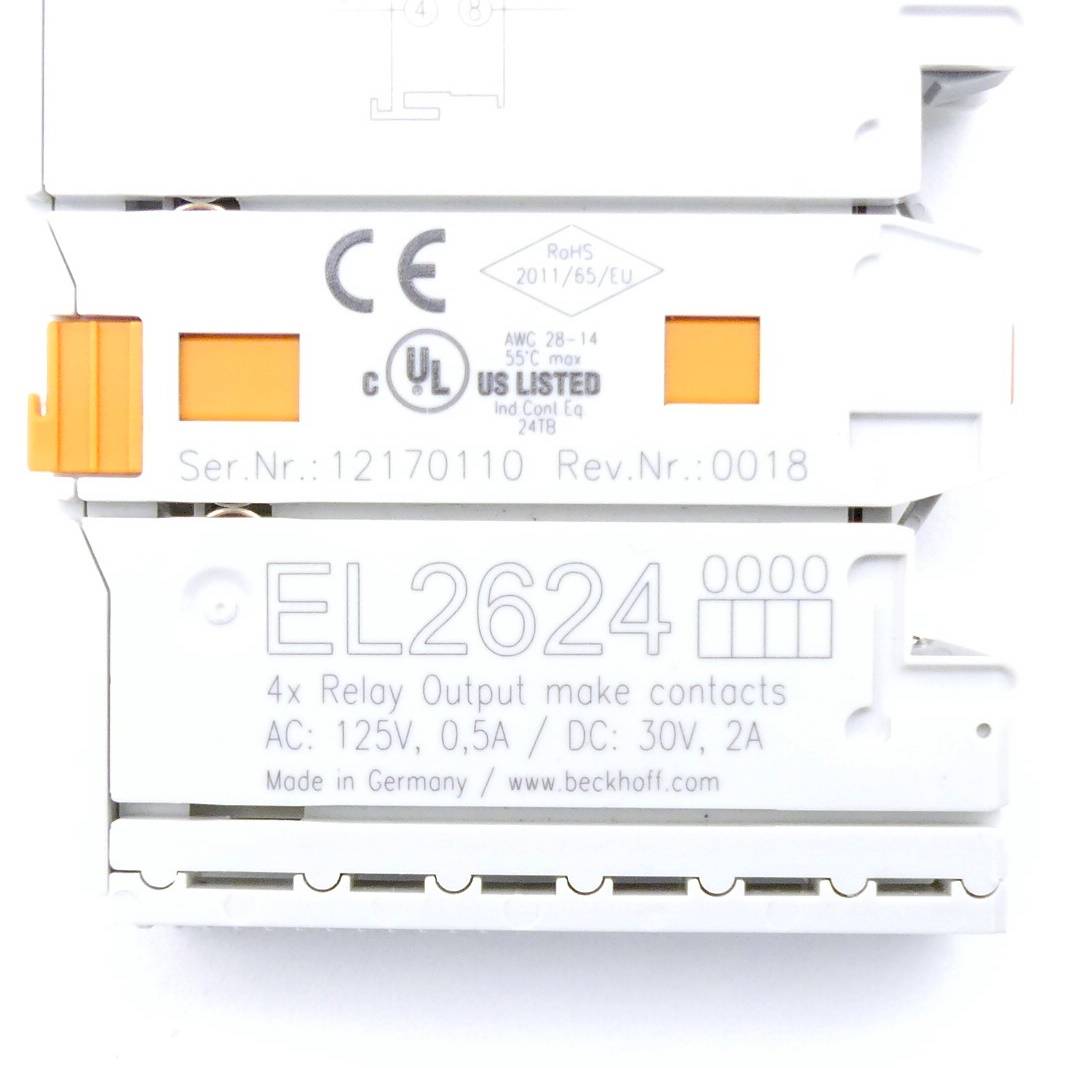

Beckhoff EL2624, EtherCAT-Klemme, 4-Kanal-Relais-Ausgang, 125 V AC, 30V DC, 0,5A AC, 2 A DC
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Technische Daten - EL2624
- Anschlusstechnik: Relaisausgang
- Anzahl Ausgänge: 4 x Schließer
- Nennspannung: 125 V AC/30 V DC
- Lastart: ohmsch
- Distributed Clocks: –
- Schaltstrom ohmsch: 0,5 A AC/2 A DC je Kanal
- Minimal zulässige Last: 10 μA bei 10 mV DC bei intakter Kontaktbeschichtung
- Schaltstrom induktiv: k. A.
- Stromaufnahme E-Bus: typ. 200 mA
- Stromaufnahme Powerkontakte: –
- Breite im Prozessabbild: 4 Outputs
- Schaltspiele mech. (min.): 1 x 108
- Schaltspiele elektr. (min.): 2 x 105 (1 A/30 V DC)
- Konfiguration: keine Adress- oder Konfigurationseinstellung
- Potenzialtrennung: 500 V (E-Bus/Feldspannung)
- Gewicht: ca. 50 g
- Betriebstemperatur: -25…+55 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
- Zulassungen/Kennzeichnungen: CE, UL
- Typ
EL2624
- Herst.-Teilenr.
EL2624
- Anzahl Relais-Ausgänge
4
- UKCA
Ja
Beschreibung

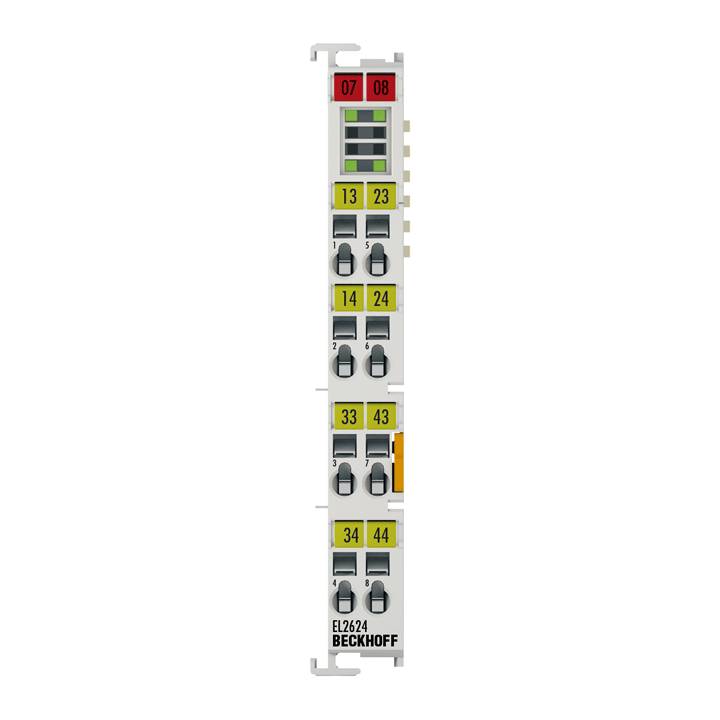

Die Ausgangsklemme EL2624 besitzt vier Relais mit je einem Einzelkontakt. Der Relais-Kontakt ist bis 125 V AC bzw. 30 V DC nutzbar. Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt. Die EL2624 ist mit potenzialfreien Kontakten ausgestattet. Die Powerkontakte werden durchgereicht.
Besondere Eigenschaften:
• Relais-Ausgang
• 4 x Schließer
• Anschluss ohmscher Lasten
• potenzialfrei
Besondere Eigenschaften:
• Relais-Ausgang
• 4 x Schließer
• Anschluss ohmscher Lasten
• potenzialfrei
Lieferumfang
- Geliefert wird: Beckhoff EtherCAT-Klemmen EL2624, Verpackungseinheit: 1 Stk., EAN:
