BERNSTEIN F2-U1Z/ZSDR UN Fußschalter 5 A 2 Pedale 1 Öffner, 1 Schließer IP67 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Fußschalter
Betätigungsart
2 Pedale
Schaltstrom (max.)
5 A
Kontaktart
1 Öffner
1 Schließer
Material
Aluminium Druckguss
Datenblatt (PDF)
Anzahl
Gesamt
€ 494,31
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Schutzklasse: I
- Bemessungsstoßspannungsfestigkeit: 2,5 KV
- Bemessungsbetriebsspannung: 240 V AC und 24 V DC
- Zwangsöffnung: please Check Image
- Befestigung: 2 Schrauben M8
- Anschlussart: 1 Kontaktschrauben M3,5
- Leiterquerschnitte 1: Eindrähtig 0,5 – 1,5 mm2
- Leiterquerschnitte 2: Litze mit Aderendhülse 0,5 – 1,5 mm2
- Kabeleinführung: 1 x M20 x 1,5
- Betätigungselemente: Fußhebel (PA)
- Schaltkraft (Pedalmitte) (Pedal links): 10 N
- Schaltkraft (Pedal rechts) 1. Stellung: 10 N
- Schaltkraft (Pedal rechts) 2. Stellung: 25 N
- Schalthäufigkeit: 1 max. 50/min
- Anzahl der Anschlüsse: 10
- Kontaktart (Pedal links): 1 Öffner, 1 Schließer (Zb)
- Kontaktart (Pedal rechts): 1 Öffner, 2 Schließer (Zb)
- Gewicht mit Unfallschutzhaube: 2.3 kg
- Bemessungsisolationsspannung: 250 V
- Gebrauchskategorie1: DC13; 24 V DC, 1,0 A
- Kurzschlussschutzeinrichtung: D-Sicherung 4 A gG
- Schutzleiteranschlüsse: 2 x M4
- Druckpunkt (Pedal rechts): 200 N
- Produkt-Art
Fußschalter
- Betätigungsart
2 Pedale
- Kontaktart
1 Öffner
1 Schließer
- Material
Aluminium Druckguss
- Anschluss
Schrauben
- Schaltstrom (max.)
5 A
- Min. Temperatur
+50 °C
- Max. Temperatur
-10 °C
IP67
- Betätigungskraft
10 N
- Inhalt
1 St.
- Typ
F2-U1Z/ZSDR UN
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2247995 BERNSTEIN F2-U1Z/ZSDR UN Fußschalter 5 A 2 Pedale 1 Öffner, 1 Schließer IP67 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2247995 BERNSTEIN F2-U1Z/ZSDR UN Fußschalter 5 A 2 Pedale 1 Öffner, 1 Schließer IP67 1 St.
Beschreibung

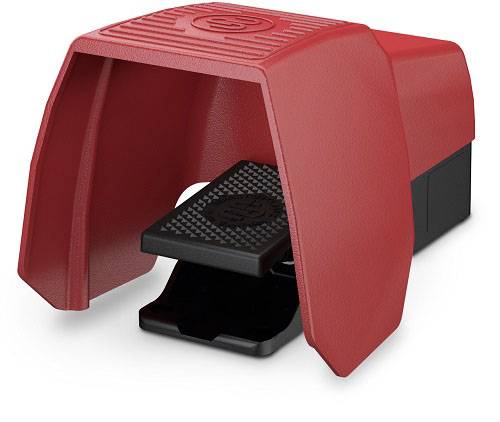

Bernstein Fußschalter F2-U1Z/ZSDR UN
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F2-U1Z/ZSDR UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:2Anzahl der Kontakte als Schließer:3Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:277 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F2-U1Z/ZSDR UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Bei mehrpedaligen Fußschaltern verhindern Stege das unbeabsichtigte, gleichzeitige Betätigen mehrerer Pedale (Ausführungen ohne Stege auf Anfrage) Die Fußhebel sind aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Häufig werden Fußschalter als so genannte Befehlseinrichtung mit selbsttätiger Rückstellung oder kurz Tipptaster verwendet, um eine Maschine in den Betriebszustand zu versetzen. Hierzu sind Fußschalter mit Zustimmfunktion bestens geeignet, da sie mit dem integrierten zugelassenen Zustimmschalteinsatz sehr hohen Sicherheitsanforderungen gerecht werden. Die Kontaktauslegung und die Schaltfunktion dieser Schalter sind identisch mit denen der Zustimmfußschalter. Die Pedalposition ist dynamisch mit dem Meldekontakt oder statisch mit der Zusatzleiterplatte erkenn bar. Der Fußschalter mit Zustimmfunktion ist sowohl mit und ohne Rastung als auch mit Unfallschutzhaube erhältlich. EAN: 4024337067099
Geliefert wird: Bernstein Fußschalter F2-U1Z/ZSDR UN, Verpackungseinheit: 1 Stk., EAN: 4024337067099
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F2-U1Z/ZSDR UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:2Anzahl der Kontakte als Schließer:3Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:277 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F2-U1Z/ZSDR UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Bei mehrpedaligen Fußschaltern verhindern Stege das unbeabsichtigte, gleichzeitige Betätigen mehrerer Pedale (Ausführungen ohne Stege auf Anfrage) Die Fußhebel sind aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Häufig werden Fußschalter als so genannte Befehlseinrichtung mit selbsttätiger Rückstellung oder kurz Tipptaster verwendet, um eine Maschine in den Betriebszustand zu versetzen. Hierzu sind Fußschalter mit Zustimmfunktion bestens geeignet, da sie mit dem integrierten zugelassenen Zustimmschalteinsatz sehr hohen Sicherheitsanforderungen gerecht werden. Die Kontaktauslegung und die Schaltfunktion dieser Schalter sind identisch mit denen der Zustimmfußschalter. Die Pedalposition ist dynamisch mit dem Meldekontakt oder statisch mit der Zusatzleiterplatte erkenn bar. Der Fußschalter mit Zustimmfunktion ist sowohl mit und ohne Rastung als auch mit Unfallschutzhaube erhältlich. EAN: 4024337067099
Geliefert wird: Bernstein Fußschalter F2-U1Z/ZSDR UN, Verpackungseinheit: 1 Stk., EAN: 4024337067099
Lieferumfang
- Geliefert wird: Bernstein Fußschalter F2-U1Z/ZSDR UN, Verpackungseinheit: 1 Stk., EAN: 4024337067099
