BERNSTEIN Tools for Electronics ESD Schraubstock 9-240-ESD Spann-Weite (max.): 270 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 208,33
3
2% = € 3,81
€ 204,52
5
3% = € 5,34
€ 202,99
10
3% = € 6,35
€ 201,98
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 208,33 / Stück)
€ 208,33
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 8 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

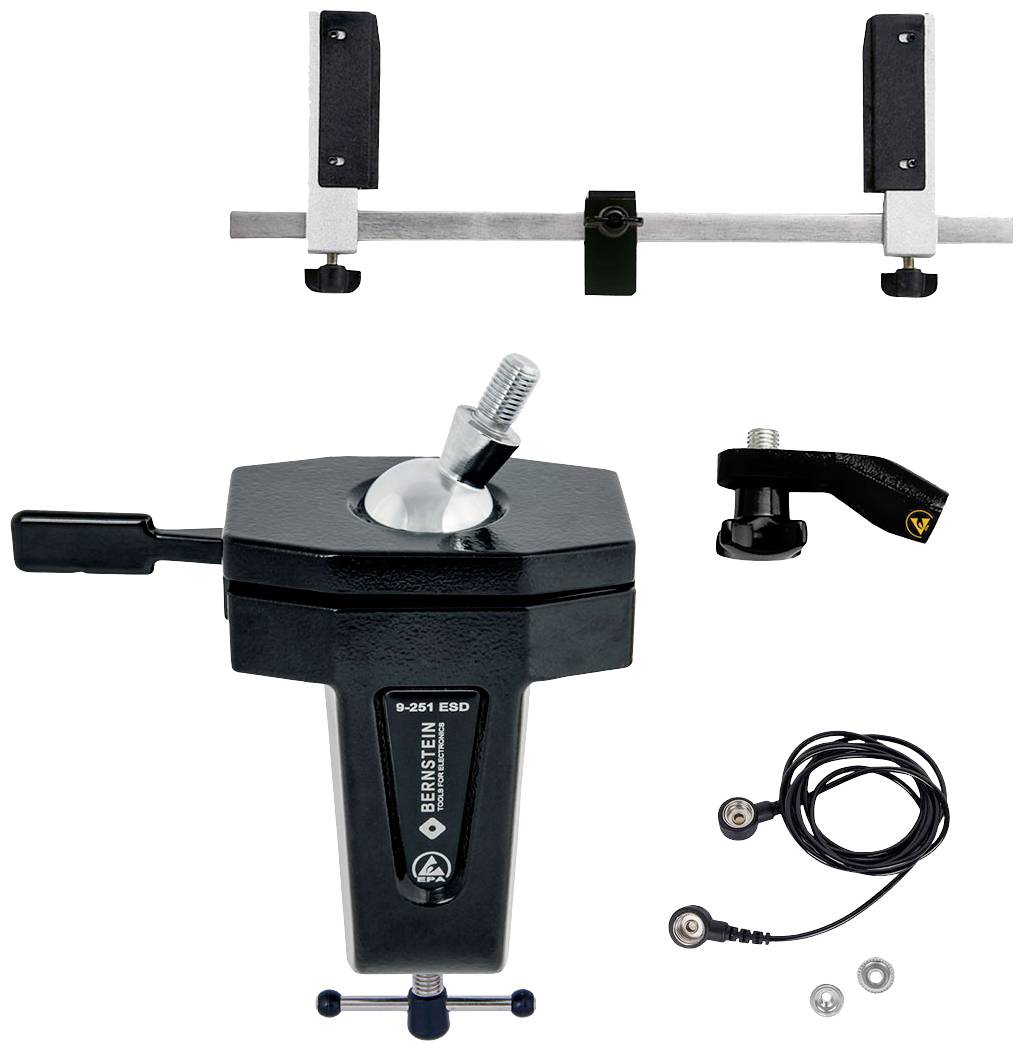

ESD Kugelgelenk-Kombination SPANNFIX VARIO + Kabel
- Präzisions-Kugelgelenk 360° drehbar, stufenlos feststellbare Schnellspannung, Qualitätsprodukt Made in Germany

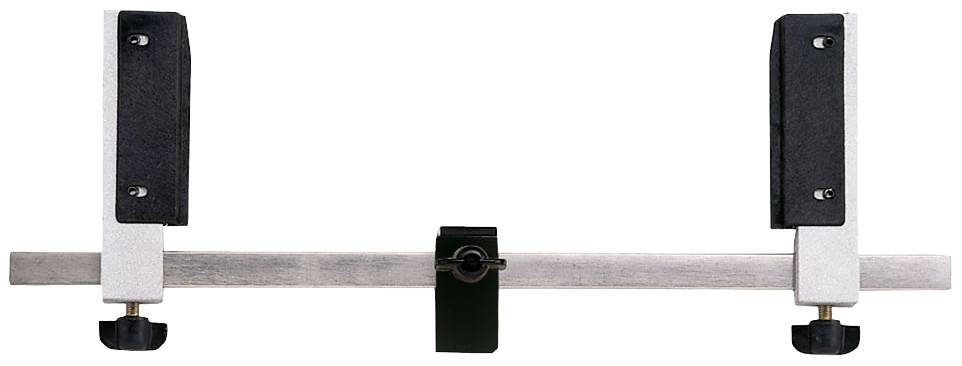

- Stabiler Bestückungsrahmen mit verstell- und drehbaren Haltern
- Mit Federung für empfindliche Platinen, Winkeladapter für größere Neigung
- Platinenhalterung justierbar von 25 mm bis 270 mm
- Zum Anklemmen, für Werkbänke mit max. Tischplattenstärke von 80 mm
- Neigungswinkel +/- 45°

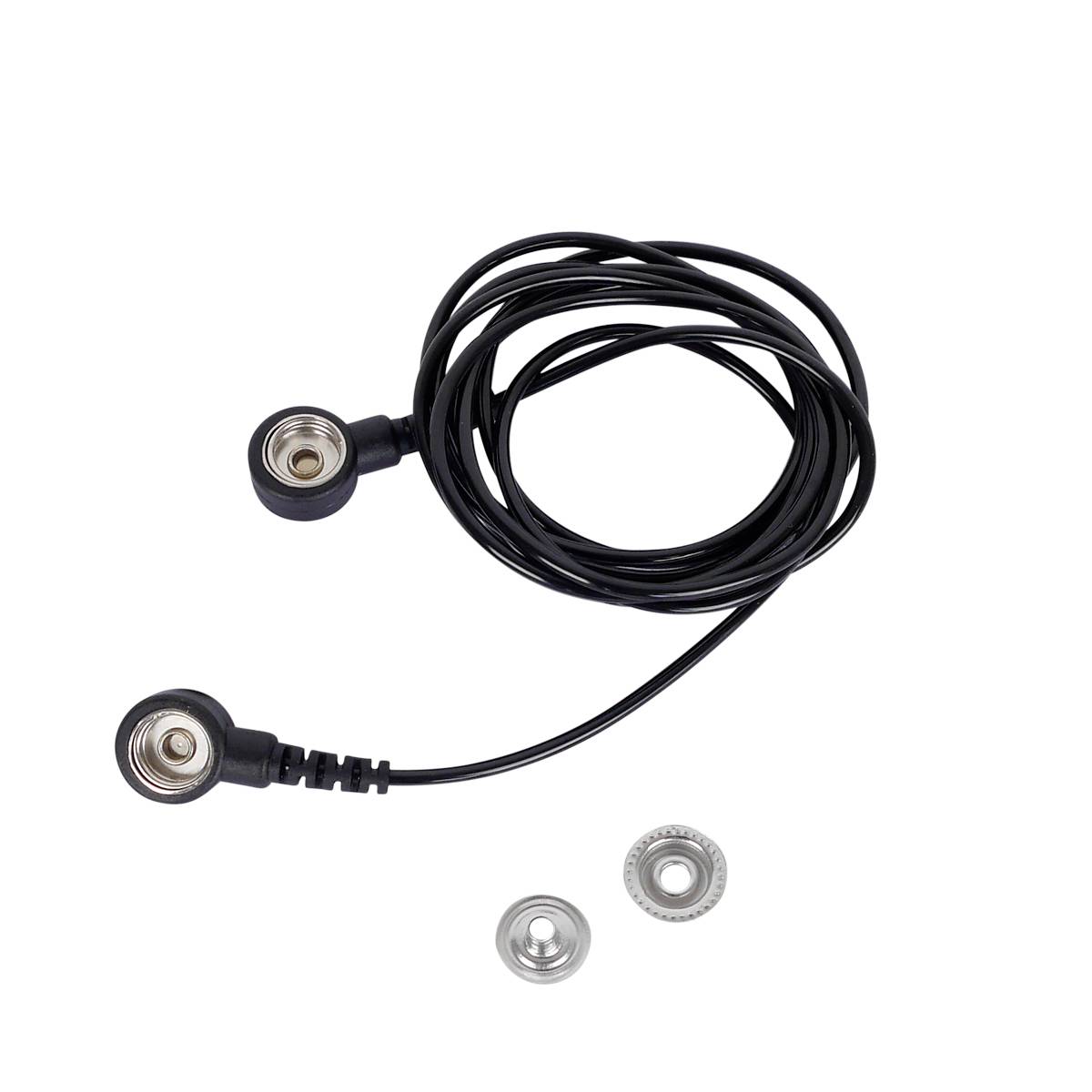

- Inkl. ESD Erdungsleitung 1 MOhm, Länge 1,8 m zum Anschließen an einen EBP / Earth Bonding Point
- Materialien Stahl, Kunststoff, Aluminiumguss mit ESD-Pulverbeschichtung schwarz, ableitfähig 10^7 bis 10^8 Ohm
Technische Daten
- Produkt-Art
Schraubstock
- Besonderheiten
mit Kugelgelenk
- Spann-Weite (max.)
270 mm
- Spannweite (Tischklemme)
80 mm
- Material
Stahl
- Anwendungsbereich
ESD
Beschreibung
Mit dem SPANNFIX VARIO können PCBs / Platinen bis zu einer Länge von 270 mm eingespannt werden. Durch die stufenlos einstellbare Kugel kann die Platine sicher in sämtliche Richtungen positioniert und gehalten werden. Ein schnelles Wenden der PCBs / Platinen ist dank des Adapters möglich. Sehr hilfreich als dritte Hand beim Löten oder Bestücken, sinnvolle Klemm- und Haltevorrichtung mit Schnellspannmechanismus.
Ausführung

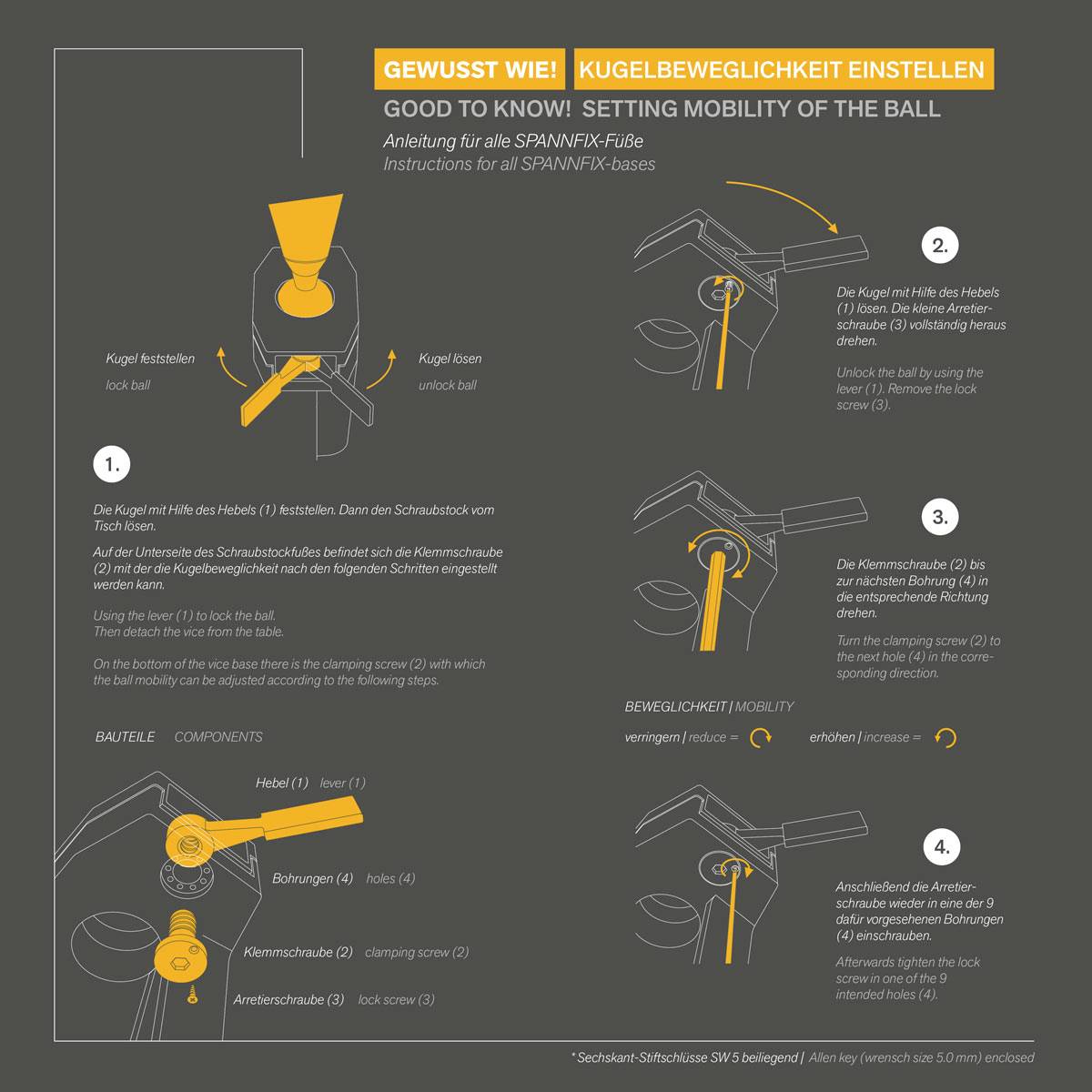

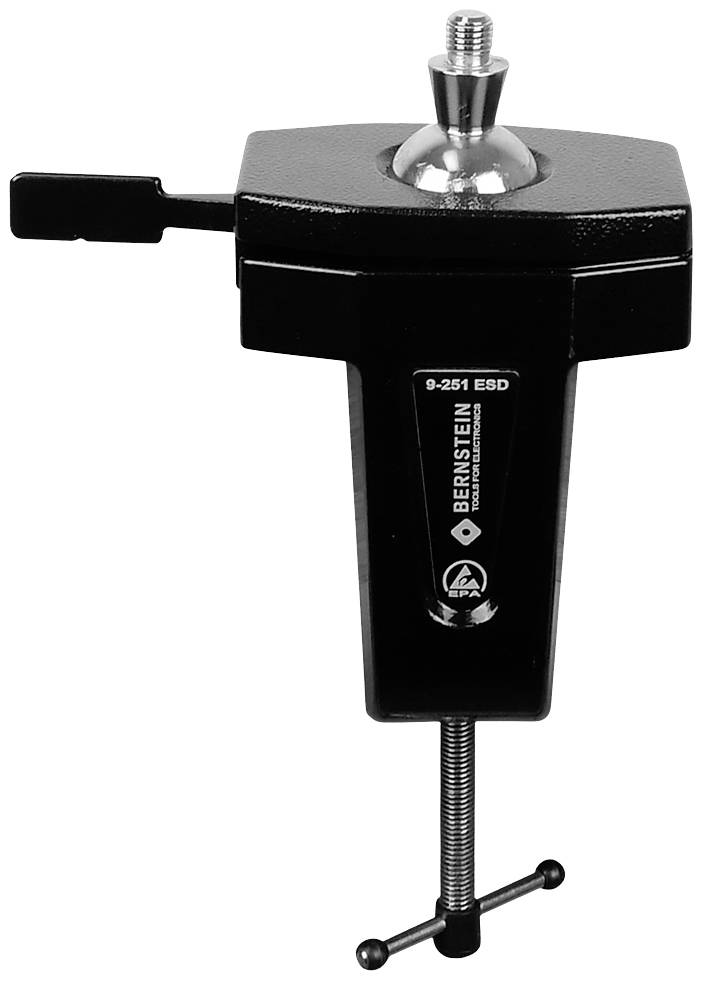

- Der BERNSTEIN Kugelgelenk-Halter hat eine stufenlos einstellbare - um 360° drehbare und +/- 45° neigbare - Kugel, mit Außengewinde für alle möglichen Geräte und Instrumente. Diese können somit in jede Richtung geneigt werden, dies ermöglich eine schnelle, individuelle und mobile Ausrichtung in jeder Position. Mit einer einfachen Hebelbewegung wird der Kugel-Kopf in der Kegelpfanne gelöst, individuell ausgerichtet und festgespannt. Ohne jegliche Arretierung bietet die Kugel-Klemmung einen äußerst starken Halt. Durch die Justierschraube am unteren Sitz der Kugel kann die Kugel-Gängigkeit von locker bis sehr feste eingestellt werden. Unsere Produktentwicklung arbeitet ständig an der Optimierung und Weiterentwicklung unserer Produkte. Wenn Sie Fragen, Verbesserungen oder Anregungen haben freuen wir uns über Ihren Kontakt.
Hinweise

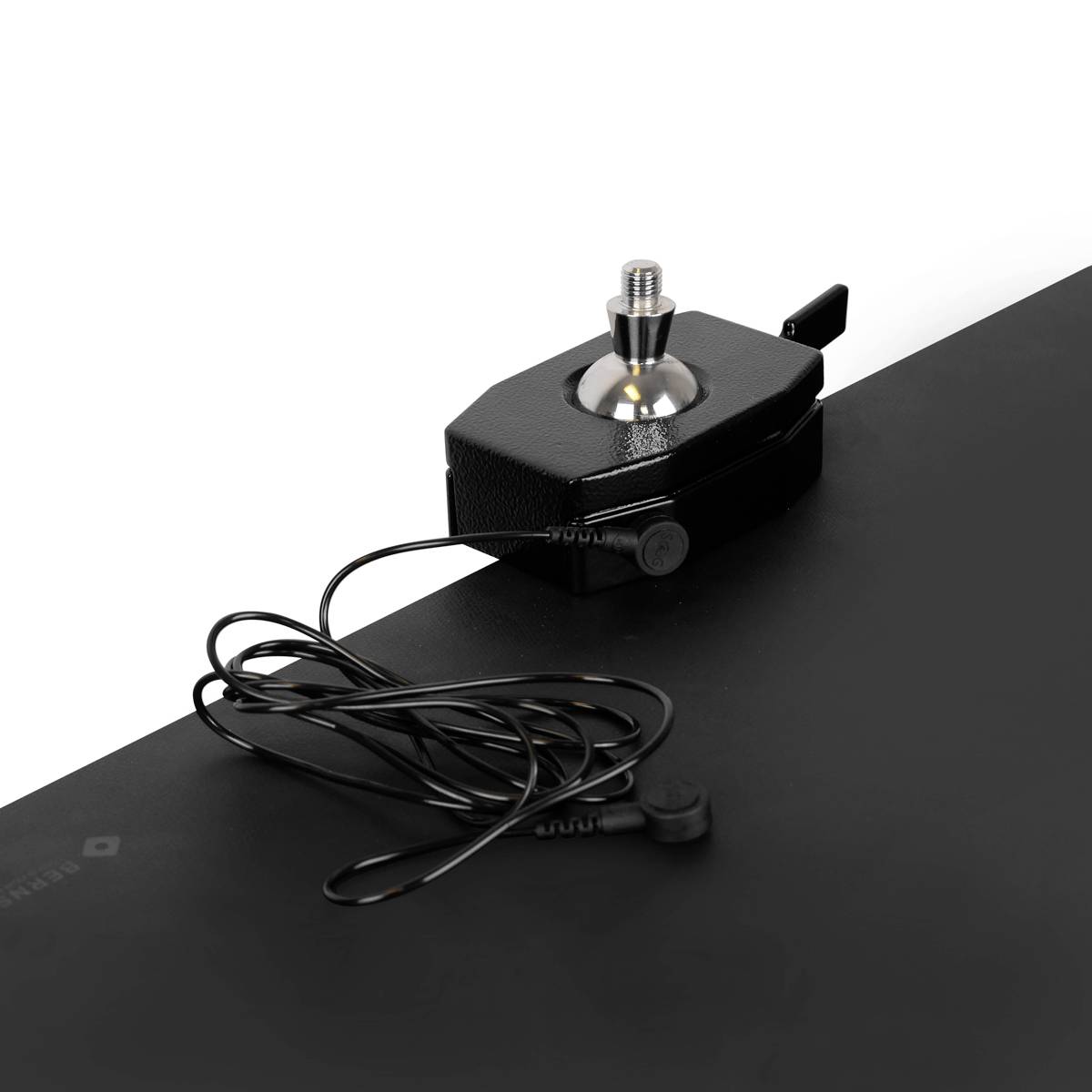

Anschlussgewinde M12 x 1,5 mm (Sondergewinde) passende Adapter gerne direkt anfragen Maximaler Drehmoment: Kugel-Ø 40 mm ca. 24 Nm, Kugel-Ø 60 mm ca. 100 Nm Haltekräfte der Kugel auf Höhe des Gewindezapfens: Kugel-Ø 40 mm ca. 45 kg (441N), Kugel-Ø 60 mm ca140 kg (1.372N). Durch Entfetten der Kugel erhöht sich die Klemmkraft. Anklemm-Fuß: Tischplattenstärke max. 80 mm Anschraub-Fuß: 4 x 9 mm Durchgangslöcher Magnet-Fuß: Haltekraft 32 kg horizontal, 15 kg vertikal (Magnet ohne Kappe) ESD-Ausführungen: Ableitwert 10^7 und 10^8 Ohm EPA geeignet. Zum Arbeiten in elektrostatisch geschützten Bereichen (ESD Arbeitsplatz/ESD Schutzzone). Die Fußteile können mit einem 10 mm Druckknopf am Erdungspunkt angeschlossen werden. Aluminium-Gussteile pulverbeschichtet Stahlteile verchromt, rostfrei Bitte beachten Sie bei sicherheitsrelevanten Teilen, dass wir keine Sicherheit der Haltekräfte abgeben können, ohne Ihre konkrete Anwendung zu kennen. Die Kugel kann sich unter verschiedenen physikalischen Bedingungen anders verhalten, als bei uns im Prüflabor bei optimaler Testumgebung.
