binder 09 0146 72 07-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 682 1 St. kaufen

Ein rechtwinkliger Stecker mit fünf runden Anschlüssen und einem geriffelten Schraubverschluss.

Abbildung ähnlich

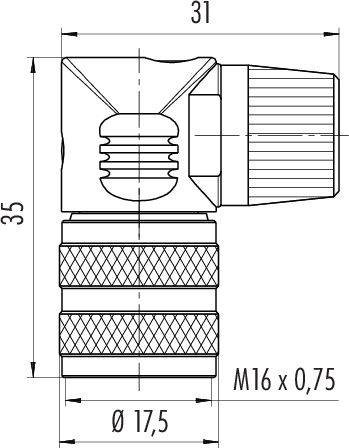

Technische Zeichnung eines Winkelfittings. Maße: Höhe 35 mm, Breite 31 mm, Außengewindedurchmesser 17,5 mm, Innengewinde M16 x 0,75.

Abbildung eines 7-poligen Steckers im Querschnitt. Die Positionen der Pole sind durchnummeriert von 1 bis 7 im Uhrzeigersinn.

1/3

Abbildung ähnlich

Produkt-Art

Winkeldose

Bauform

Buchse, gewinkelt

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

46 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 20,83 / Stück)

€ 20,83

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

09 0146 72 07 Serie 682

M16 IP40 Winkeldose
Polzahl: 7
6.0 - 8.0 mm
ungeschirmt
löten
IP40

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 09 0146 72 07

Produkt-Art: Winkeldose

Bauform: Buchse, gewinkelt

Gesamtpolzahl: 7

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 5 A

Nennstrom - gerundet: 5 A

Verschluss: schrauben

Nennspannung: 125 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 18

Herst.-Teilenr.: 09 0146 72 07-20

Polzahl: 7

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 682

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 0133 70 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214654

09 0133 70 02

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0133 72 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214655

09 0133 72 02

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0133 78 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214656

09 0133 78 02

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0133 79 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214657

09 0133 79 02

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0134 70 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214658

09 0134 70 02

7 A

Buchse, gewinkelt

Winkeldose

250 V

binder 09 0134 72 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214659

09 0134 72 02

7 A

Buchse, gewinkelt

Winkeldose

250 V

binder 09 0135 72 03-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214660

09 0135 72 03

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0135 78 03-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214661

09 0135 78 03

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0135 79 03-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214662

09 0135 79 03

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0136 72 03-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214663

09 0136 72 03

7 A

Buchse, gewinkelt

Winkeldose

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3214695 binder 09 0146 72 07-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 682 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3214695 binder 09 0146 72 07-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 682 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
