binder 77 3434 3429 50708-0300-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade, Buchse, gewinkelt 3 kaufen

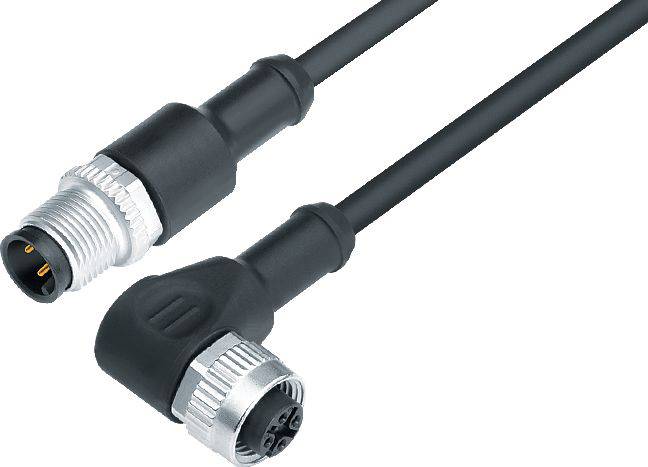

Zwei M12-Steckverbinder, ein gerader und ein gewinkelter, mit schwarzem Kabel.

Abbildung ähnlich

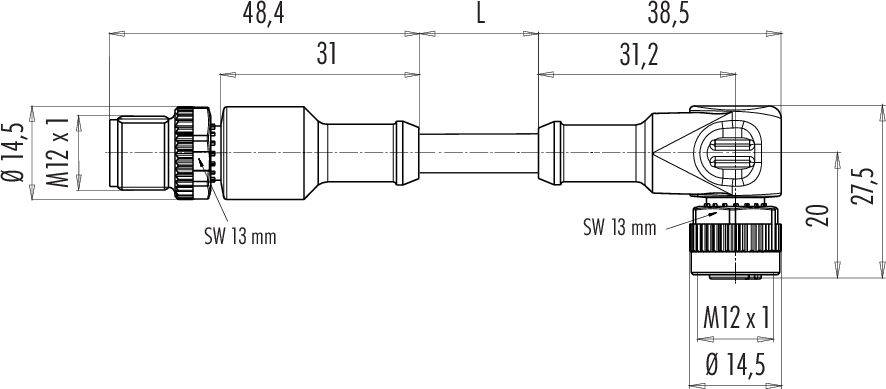

Technische Zeichnung eines Kabelsteckers mit Längen- und Durchmessernangaben. Maße: 48,4 mm, 31 mm, 38,5 mm. Stecker M12 x 1.

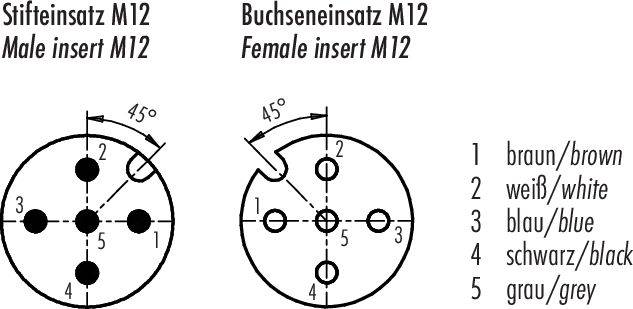

'Stifteinsatz M12' zeigt fünf nummerierte Stiftpositionen. 'Buchseneinsatz M12' zeigt fünf nummerierte Einsatzpositionen. Liste der Farben: 1 braun, 2 weiß, 3 blau, 4 schwarz, 5 grau.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

Stecker, gerade

Buchse, gewinkelt

Polzahl

Kabellänge

3 m

Nennspannung

30 V

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 51,66 / Stück)

€ 51,66

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

77 3434 3429 50708-0300 Serie 765

M12-A Verbindungsleitung Kabelstecker - Winkeldose
Polzahl: 8
ungeschirmt
am Kabel angespritzt
IP68/IP69K
UL listed
PUR schwarz
8 x 0.25 mm²

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR
Isolation Litze: PP
Kabelquerschnitt: 8 x 0.25 mm²
Verfahrgeschwindigkeit: ≤ 200 m/min (5 m horizontale Strecke)
Biegeradius Kabel bewegt: ≥ 10 x Ø
Biegeradius Kabel fest: ≥ 5 x Ø
Montageart: Kabelmontage

Typ: 77 3434 3429 50708-0300

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Stecker, gerade
Buchse, gewinkelt

Polzahl: 8

Kabellänge: 3 m

Mantelmaterial: PUR

Nennspannung: 30 V

Nennstrom: 2 A

Nennstrom - gerundet: 2 A

Anschlussquerschnitt (max.): 0.25 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.25 mm²

Anschluss: Kabel mit Stecker

Herstellerfarbe: Schwarz

Gewinde-Typ Anschlussseite: M12

Kodierung: A

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

: IP69K

Besonderheiten: PUR-Mantel

Min. Temperatur: -50 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: 77 3434 3429 50708-0300-20

Inhalt: 1 St.

Kabel-Ø: 6.0 mm

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Bauform

Verschlussart

Polzahl

Nennspannung

binder 09 5240 10 04-20 Sensor-/Aktor-Steckverbinder M12 x 1 Schaltschrankdurchführung Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216645

09 5240 10 04

4 A

Schaltschrankdurchführung

Schraub

250 V

binder 09 5241 10 05-20 Sensor-/Aktor-Steckverbinder M12 Schaltschrankdurchführung Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216646

09 5241 10 05

4 A

Schaltschrankdurchführung

Schraub

60 V

binder 09 5244 10 08-20 Sensor-/Aktor-Steckverbinder M12 x 1 Schaltschrankdurchführung Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:3216649

09 5244 10 08

4 A

Schaltschrankdurchführung

Schraub

30 V

binder 09 5247 00 12-20 Sensor-/Aktor-Steckverbinder M12 x 1 Schaltschrankdurchführung Polzahl Sensoren: 12 1 St.

Bestell-Nr.:3216652

09 5247 00 12

1.5 A

Schaltschrankdurchführung

Schraub

30 V

binder 09 5280 00 03-20 Sensor-/Aktor-Adapter M12 Adapter Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216653

09 5280 00 03

4 A

Adapter

Schraub

60 V

binder 09 5283 00 03-20 Sensor-/Aktor-Adapter M12 Adapter Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216654

09 5283 00 03

4 A

Adapter

Schraub

30 V

binder 09 5284 00 04-20 Sensor-/Aktor-Adapter M12 Adapter Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216655

09 5284 00 04

4 A

Adapter

Schraub

30 V

binder 77 0606 0605 50704-0200-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade, Buchse, gerade 2 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216892

77 0606 0605 50704-0200

8 A

Stecker, geradeBuchse, gerade

Schraub

250 V

binder 77 0606 0605 50704-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Buchse, gerade, Stecker, gerade 5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216893

77 0606 0605 50704-0500

8 A

Buchse, geradeStecker, gerade

Schraub

250 V

binder 77 3429 3406 50003-0030-20 Sensor-/Aktor-Steckverbinder, konfektioniert Buchse, gerade, Stecker, gerade 0.3 m Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3217202

77 3429 3406 50003-0030

4 A

Buchse, geradeStecker, gerade

Schraub

60 V

Dokumente & Downloads

Datenblatt

Datenblatt 3217499 binder 77 3434 3429 50708-0300-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade, Buchse, gewinkelt 3

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3217499 binder 77 3434 3429 50708-0300-20 Sensor-/Aktor-Steckverbinder, konfektioniert M12 Stecker, gerade, Buchse, gewinkelt 3

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
