binder 99 0114 106 05-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 723 1 St. kaufen

Ein rechteckiger schwarzer Stecker, L-förmig mit gerändeltem Griff, zeigt fünf kreisförmige Löcher und eine Schraubkappe.

Abbildung ähnlich

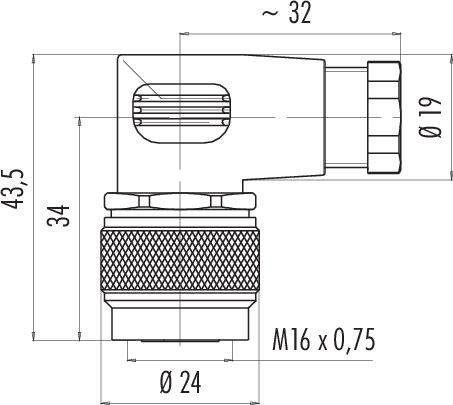

Technische Zeichnung eines Winkeladapters mit Maßen: Gesamthöhe 43,5 mm, Breite ~32 mm; Durchmesser 24 mm (groß), 19 mm (klein); Gewinde M16 x 0,75.

Ein runder, 5-poliger Steckeranschluss mit nummerierten Pins von 1 bis 5, zeigt die Anordnung der Kontakte.

1/3

Abbildung ähnlich

Produkt-Art

Winkeldose

Bauform

Buchse, gewinkelt

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

43 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 37,49 / Stück)

€ 37,49

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

99 0114 106 05 Serie 723

M16 IP67 Winkeldose
Polzahl: 5
4.0 - 6.0 mm
ungeschirmt
löten
IP67

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 4.0 - 6.0 mm
Montageart: Kabelmontage

Typ: 99 0114 106 05

Produkt-Art: Winkeldose

Bauform: Buchse, gewinkelt

Gesamtpolzahl: 5

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 6 A

Nennstrom - gerundet: 6 A

Verschluss: schrauben

Nennspannung: 250 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 18

Herst.-Teilenr.: 99 0114 106 05-20

Polzahl: 5

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 723

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 0101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214483

09 0101 19 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0101 25 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214484

09 0101 25 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0101 70 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214485

09 0101 70 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0101 79 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214486

09 0101 79 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0102 25 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214487

09 0102 25 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0102 70 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214488

09 0102 70 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0102 79 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214489

09 0102 79 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0103 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214490

09 0103 00 02

7 A

Löten

Flanschstecker

250 V

binder 09 0103 09 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214491

09 0103 09 02

7 A

Löten

Flanschstecker

250 V

binder 09 0103 80 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214492

09 0103 80 02

7 A

Löten

Flanschstecker

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3215556 binder 99 0114 106 05-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 723 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215556 binder 99 0114 106 05-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 723 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
