Abbildung ähnlich
1/3
Abbildung ähnlich

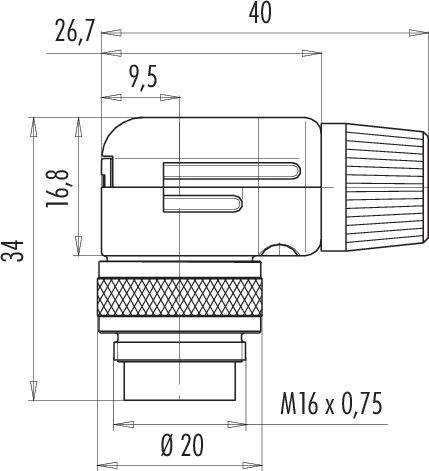

binder 99 0141 10 05-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 682 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Winkelstecker
Bauform
Stecker, gewinkelt
Gesamtpolzahl
5
Anschluss
Löten
Inhalt
1 St.
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 19,16
3
5% = € 0,95
€ 18,21
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 19,16 / Stück)
€ 23,32
-18 %
€ 19,16
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
99 0141 10 05 Serie 682
- M16 IP40 Winkelstecker
- Polzahl: 5 (stereo)
- 4.0 - 6.0 mm
- schirmbar
- löten
- IP40
Technische Daten
- EMV-Tauglichkeit: schirmbar
- Isolationswiderstand: ≥ 10¹⁰ Ω
- Durchgangswiderstand: ≤ 5 mΩ
- Isolierstoffgruppe: III
- Überspannungskategorie: I
- Verschmutzungsgrad: 1
- Material Kontaktkörper: PBT (UL94 V-0)
- Kabeldurchlass: 4.0 - 6.0 mm
- Montageart: Kabelmontage
- Typ
99 0141 10 05
- Produkt-Art
Winkelstecker
- Bauform
Stecker, gewinkelt
- Gesamtpolzahl
5
- Anschluss
Löten
- Inhalt
1 St.
- Nennstrom
6 A
- Nennstrom - gerundet
6 A
- Verschluss
schrauben
- Nennspannung
60 V
- Kontaktmaterial
CuZn
- Gehäuse-Material
Zinkdruckguss vernickelt
AWG 18
- Herst.-Teilenr.
99 0141 10 05-20
- Polzahl
5
- max. Querschnitt
0.75 mm²
- Querschnitt-Bereich
0.75 mm² (max)
- RoHS-konform
Ja
IP40
- Serie
682
Dokumente & Downloads
Datenblatt
Datenblatt 3215599 binder 99 0141 10 05-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 682 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3215599 binder 99 0141 10 05-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 682 1 St.
Beschreibung
Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.
Eigenschaften:
• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
Eigenschaften:
• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
