binder 99 9126 02 08-20 Kabeldose Buchse, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 720 1 St. kaufen

Ein schwarzer, zylindrischer Stecker mit geripptem Griff und mehreren Kontakten an der Vorderseite.

Abbildung ähnlich

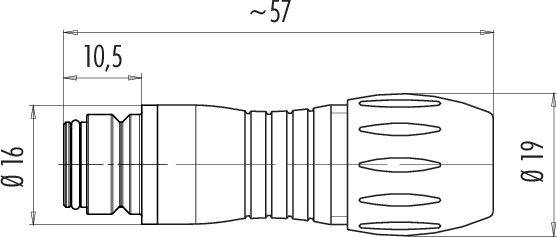

Technische Zeichnung eines zylindrischen Adapters mit Maßen: Länge ca. 57 mm, Durchmesser 16 mm vorne und 19 mm hinten.

'Steckerbelegung eines Rundsteckers mit 8 nummerierten Kontakten, die kreisförmig angeordnet sind. Mittiger Kontakt als Pluspunkt markiert.'

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

18 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 14,99 / Stück)

€ 17,49

-14 %

€ 14,99

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

99 9126 02 08 Serie 720

Snap-In IP67 Kabeldose
Polzahl: 8
6.0 - 8.0 mm
ungeschirmt
löten
IP67
VDE

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Material Kontaktkörper: PA (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 9126 02 08

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 8

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 2 A

Nennstrom - gerundet: 2 A

Verschluss: schnapp

Nennspannung: 125 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 24

Herst.-Teilenr.: 99 9126 02 08-20

Polzahl: 8

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 720

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 9126 02 08-20 Kabeldose Buchse, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217584

Dieser Artikel

99 9126 02 08

2 A

Löten

Buchse, gerade

1 St.

Kabeldose

125 V

binder 08 2434 000 001-20 Adapter Adapter, Flanschgehäuse Serie (Rundsteckverbinder): 720 Piece 1 St.

Bestell-Nr.:3214454

08 2434 000 001

AdapterFlanschgehäuse

1 St.

Adapter

binder 99 9105 02 03-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217564

99 9105 02 03

7 A

Löten

Stecker, gerade

1 St.

Kabelstecker

250 V

binder 99 9105 03 03-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217565

99 9105 03 03

7 A

Löten

Stecker, gerade

1 St.

Kabelstecker

250 V

binder 99 9106 02 03-20 Kabeldose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217567

99 9106 02 03

7 A

Löten

Buchse, gerade

1 St.

Kabeldose

250 V

binder 99 9107 090 03-20 Flanschstecker Flanschstecker Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217570

99 9107 090 03

7 A

Löten

Flanschstecker

1 St.

Flanschstecker

250 V

binder 99 9108 090 03-20 Flanschdose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217571

99 9108 090 03

7 A

Löten

Buchse, gerade

1 St.

Flanschdose

250 V

binder 99 9113 02 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217572

99 9113 02 05

5 A

Löten

Stecker, gerade

1 St.

Kabelstecker

125 V

binder 99 9113 03 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217573

99 9113 03 05

5 A

Löten

Stecker, gerade

1 St.

Kabelstecker

125 V

binder 99 9113 70 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 720 1 St.

Bestell-Nr.:3217575

99 9113 70 05

5 A

Löten

Stecker, gerade

1 St.

Kabelstecker

125 V

Dokumente & Downloads

Datenblatt

Datenblatt 3217584 binder 99 9126 02 08-20 Kabeldose Buchse, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 720 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3217584 binder 99 9126 02 08-20 Kabeldose Buchse, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 720 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
