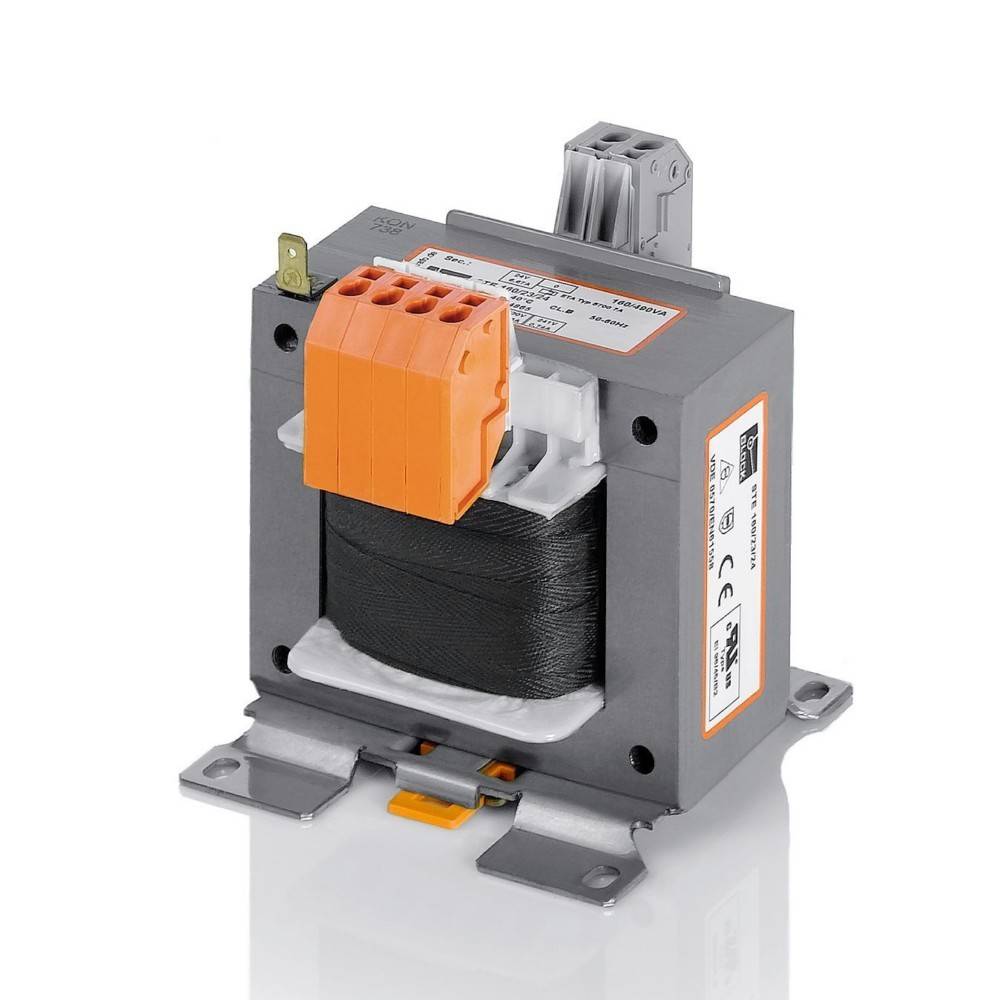

Name: Block Steuertransformator STE 250/4/23
Brand: BLOCK
SKU: 2206926
Availability: BackOrder

Block Steuertransformator STE 250/4/23-0

Block Steuertransformator STE 250/4/23-1

1/2

Datenblatt (PDF)

Lieferung Mi., 2. Dez.

25 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 77,52

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

Steuer- und Trenntransformator Serie STE

Steuer- und Trenntransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4
Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

Technische Daten

Ausgeführt als Sicherheits-Transformator: nein
Primärspannung 1: 380 V
Sekundärspannung 1: 230 V

Produkt-Art: Steuertransformator

Ausgangsspannung: 230 V/AC

Anzahl Ausgänge: 1 x

Anzahl Eingänge: 1 x

: 250 VA

Eingangsspannung: 380 V/AC
400 V/AC
420 V/AC

Normen: UL 5085, CSA 22.2 (E103521)

Anschluss: Push-In-Klemme

Breite: 96 mm

Höhe: 104 mm

Länge: 102 mm

Abm.: (L x B x H) 102 x 96 x 104 mm

Ausgangsspannung (Anzahl x Spannung): 1 x 230 V/AC

Bauart: offen

Eingangsspannung (Anzahl x Spannung): 1 x 380 V/AC, 400 V/AC, 420 V/AC

Frequenz: 50 - 60 Hz

Gewicht: 3.5 kg

Inhalt: 1 St.

Isolierstoffklasse: VDE=B, UL=class 130

Montageart: Fußwinkel
Hutschiene

Prüfzeichen: cULus recognized

Schutzklasse: I

Besonderheiten: +/- 5% Klemme für Eingangsspannung

Typ: STE 250/4/23

Max. Umgebungstemperatur: +40 °C

Wirkungsgrad: 90 %

Dokumente & Downloads

Datenblatt

Datenblatt 2206926 Block Steuertransformator STE 250/4/23

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2206926 Block Steuertransformator STE 250/4/23

Beschreibung

Block Steuertransformator STE 250/4/23

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:BlockBezeichnung:Steuertransformator Typ:STE 250/4/23Ausgeführt als Sicherheits-Transformator:neinAusgeführt als Trenn-Transformator:jaAusgeführt als Spar-Transformator:neinPrimärspannung 1:380 VPrimärspannung 2:400 VPrimärspannung 3:420 VSekundärspannung 1:230 VBemessungsscheinleistung:250 VAKurzschlussfest:neinRelative Kurzschlussspannung uk:5,9 %Breite:96 mmHöhe:104 mmTiefe:102 mmSchutzart (IP):IP00Ringkern:neinGeeignet für Platinenmontage:neinGeeignet für Reiheneinbau:nein
Block Steuertransformator STE 250/4/23: weitere Details
Als Steuertransformator zur elektrischen Trennung der Ein- und Ausgangsseite. Durch die Konstruktion ist der Transformator zur Versorgung von Steuerungen entsprechend EN 60204 ausgelegt. Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme Schutztrennung entsprechend VDE 0100 eingesetzt werden. Als Sicherheitstransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.

Geliefert wird: Block Steuertransformator STE 250/4/23, Verpackungseinheit: 1 Stk., EAN:
