Camille Bauer LINAX PQ1000 Netz-Analysegerät

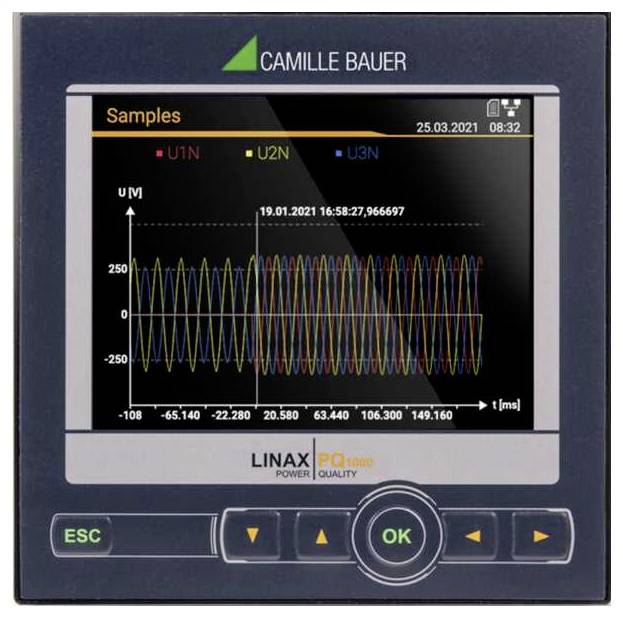

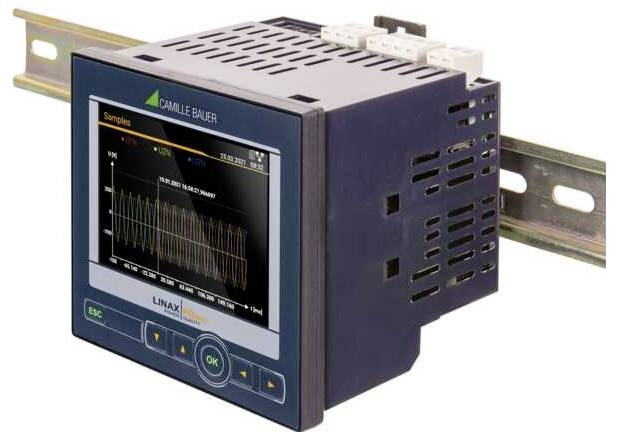

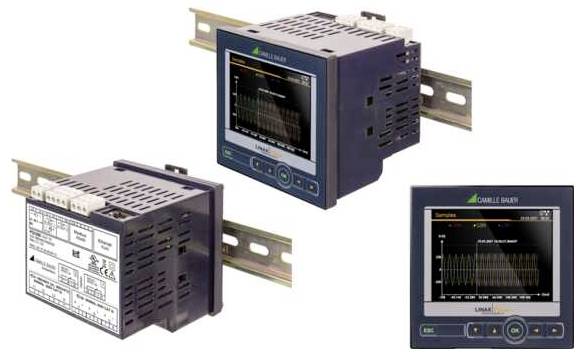

Stationäre PQ-Messtechnik in Klasse S als Frontpanel Montage (96 x 96 mm).. Der LINAX PQ1000 kombiniert die Eigenschaften eines normativen PQ-Messgerätes mit Funktionen für die Energieverbrauchs- und Netzzustandsanalyse. Das moderne, mehrsprachige Design erlaubt das Gerät intuitiv über die Geräte-Website oder das hochauflösende Farb-TFT Display zu bedienen oder zu parametrieren. Der integrierte Webserver ermöglicht die Fernabfrage, Anzeige und Analyse der Messdaten. Es ist keine zusätzliche Software erforderlich. . Netzqualitätsanalyse Das Gerät ermöglicht eine permanente Bewertung der Netzqualität gemäss IEC 61000-4-30 Ed.3 in Klasse S. Die erfassten PQ-Ereignisse (Spannungseinbruch, Spannungsüberhöhung, Spannungsunterbruch, Stromüberhöhung und Frequenzänderung, homopolare Spannung) dienen sowohl dem Nachweis, dass Störungen aufgetreten sind, als auch der Suche nach dem Störungs-Verursacher, um die Versorgungssicherheit zu erhöhen. Unabhängige Zertifizierung nach IEC 61000-4-30:2015+AMD1:2021, Klasse S, Test nach IEC 62586-2:2017+AMD1:2021 (functional tests) durch Eidgenössisches Institut für Metrologie METAS Unterstützung des standardisierten, herstellerunabhängigen PQDIF-Formats nach IEEE 1159.3 Einstellbare Ereignis-Aufzeichnungsdauer Ereignisanzeige via Website mit Zeit-Zoom und Wertablesung Energiefluss-Analyse Leistungsmittelwerte mit Trendanalyse zur Vermeidung von Lastspitzen Lastprofil-Speicherung mit Schwankungsbandbreite (Min/Max) pro Intervall Wirkenergie Klasse (IEC 62053-22:2003) 0.2S (/5A), Blindenergie Klasse (IEC 62053-24:2014) 0.5S Weitere Mittelwerte und Zähler mit wählbarer Basisgrösse. Konfiguration Mit TFT-Display, für Schalttafeleinbau 3 Stromwandlereingänge (1/5A), 42...50/60...69.5Hz Nennspannung 24...48 V DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + REST-Interface 1 digitaler Ausgang passiv 1 digitaler I/O passiv 4 Digitaleingänge aktiv Prüfprotokoll Englisch Kommunikation Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU Automatisierter Daten-Export (CSV- und PQDIF-Dateien) auf SFTP-Server Cyber Security (OT) / Cyber Protection Rollenbasierte Zugriffsberechtigung (RBAC) Hypertext Transfer Protocol Secure (https) Client Whitelist Audit-Log [Registration aller Manipulationen] Sys-Log Sichere Firmware-Updates Datenlogger Datenexport PEN-Test Weitere Eigenschaften 3 Strommesskanäle mit 0.2% Genauigkeit Genauigkeit Messkategorie 600V, CAT III (Spannung), 300V,CAT III (Strom) Standard-I/Os: 1 Digitaler Ausgang, 1 Digitaler I/O passiv 16 GB Datenspeicher Abtastrate: 18kHz Überwachung und Alarmierung via Grenzwerte und Überwachungsfunktionen Für Schalttafel-Einbau 96x96mm Identische Bedienung wie Geräte der Serie SINEAX® AM/DM-Reihe und CENTRAX® CU Prüfprotokoll Im Lieferumfang enthalten Datenanalyse Über den Link www.pqview.com/pqdiffractor/ kann die kostenfreie Software PQDiffractor von Electrotek Concepts heruntergeladen werden (Registrierung erforderlich). Mit dieser Software können die Daten aus den PQDIF Dateien analysiert, im CSV-Format gespeichert oder als Grafik exportiert werden. Digitales Netzmanagement Mit der SMARTCOLLECT® SC2 Software kann ein komplettes Ecosystem für Power Quality und Power Monitoring aufgebaut werden. .
