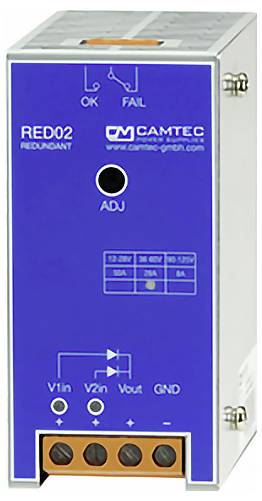

Camtec RED00202A(R2) Stromversorgung 50.000 A

Das Redundanzmodul RED00202 ist für Anwendungen von 0Vdc bis 125Vdc ausgelegt. Die DC Ausgänge von zwei identischen Gleichspannungsquellen sind entkoppelt. Die Gesamtlast ist gleich der Einzellast jeder angeschlossenen DC-Quelle. Im Normalbetrieb wird die Gesamtlast gleichmäßig auf die angeschlossenen Spannungsquellen verteilt. Wenn eine der angeschlossenen Gleichspannungsquellen ausfällt, übernimmt die andere Quelle die gesamte Last, ohne dass es zu einem Stromausfall im System zu verursachen. Das interne Power-ok-Relais (Umschaltkontakt) sorgt für eine ständige Kontrolle des Status der angeschlossenen Stromversorgungen. Fällt eine Stromquelle aus, zeigt das Relais an, dass die verbleibende Stromquelle die Last übernimmt. Die Unterspannungserkennung Vu kann über das ADJ-Potentiometer an der Frontplatte eingestellt werden. Die Überspannungserkennung Vo aus der Tabelle der technischen Daten ist werksseitig eingestellt und kann nicht verändert werden. Der DC-Eingang und der DC-Ausgang sind potentialfrei. Der GND-Eingang der RED00202 ist nur für die Eigenversorgung notwendig. Der Spannungsabfall zwischen DC-Eingang und DC-Ausgang liegt zwischen 500mV und 700mV .
