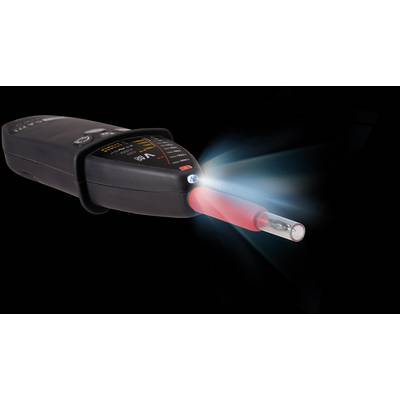

Ein Spannungsprüfer zeigt eine leuchtende Spitze an, die Stromspannung anzeigt. Das Gerät hat eine digitale Anzeige für Messwerte.

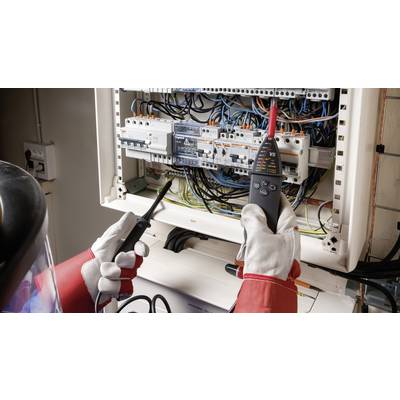

Elektriker in Schutzkleidung testet Sicherungskasten mit einem Spannungsprüfer, um die Stromversorgung zu überprüfen.

1/3

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 191,66 / Stück)

€ 191,66

zzgl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

CA 771 Spannungsprüfer

Zweipoliger Spannungsprüfer mit LED-Anzeige zur normgerechten Überprüfung der Spannungsfreiheit
Erstklassige Sicherheit: 1000 V CAT IV, IP65
Vollständiger Selbsttest integriert
Spannungsprüfung bis 1000 V AC / 1400 V DC
Abnehmbare Prüfspitzen zum einfachen Auswechseln je nach Anwendung und zwei Einklipsstellungen am Prüfer für Prüfspitzenabstände von 16 mm oder 19 mm
Auslöseprüfung von FI-Schutzschaltern bis 30 mA
Mit Drehfeldrichtungsanzeige bis 400 Hz und erweiterter Durchgangsprüfung
Erweiterte Klimaklasse S zur Messung unter Temperaturbedingungen von -30 °C bis +60 °C

Technische Daten

Anzeige LEDs + beleuchtete Digitalanzeige
Spannungsprüfung
Spannungen 12 Vac ≤ U ≤ 1000 Vac, 12 Vdc ≤ U ≤ 1400 Vdc, 1,0 V bis 299,0 Vac/dc, 300 V bis 1000 Vac / 1400 Vdc
Frequenzen DC, 162/3 bis 800 Hz
Impedanz > 500 kΩ
Max. Scheitelstrom 3,5 mA RMS
Polaritätsanzeige Ja
Redundante Anzeige von gefährlichen Spannungen
Erkennen von Phantomspannungen Ja (durch Umschaltung auf niedere Impedanz)
Auslösen von FI-Schutzschaltern Ja (durch Umschaltung auf Last mit niederer Impedanz) (ca. 30 mA bei 230 V)
Erkennen von Außenleiter/Neutralleiter Bei Spannungen über 50 V (45 - 65 Hz) bei Spannungen über 150 V (162/3 - 45 Hz)
Durchgang & Widerstand
Auslösung des akustischen Signals typisch bei 100 Ω (150 Ω max.)
Erweiterte Durchgangsprüfung
(Widerstandsmessung) 2 kΩ, 60 kΩ, 300 kΩ
Prüfstrom / Leerlaufspannung ≤ 1 mA / ≤ 3,3 V
Drehfeldrichtung 2 Leiter-Verfahren mit Mikroprozessor
Spannung L/L 50 V ≤ U ≤ 1000 Vac (45 - 400 Hz)
Akustisches Signal Unterbrochener Piepston bei Spannungen, Dauernder Piepston bei Durchgang
Normen und elektrische Sicherheit IEC 61243-3: 2009, EN 61243-3: 2010, IEC 61010 1000 V CAT IV
Schutzart Gehäuse IP65
Spannungsversorgung: 2 Batterien 1.5 V LR06 / AA.

Produkt-Art: Zweipoliger Spannungsprüfer

Messfunktion: Drehfeldprüfung
Durchgangsprüfung
FI-Prüfung
Phasenprüfung
Widerstandsprüfung

Anzeige: Akustik
LED

Messbereich V/AC: 12 bis 1000 V

Messbereich V/DC: 12 bis 1400 V

Last-Zuschaltung: 30 mA

Messkategorie: CAT IV 1000 V

: IP65

: Werksstandard (ohne Zertifikat)

Gewicht: 350 g

Frequenz (max.): 800 Hz

Frequenz (min.): 16.67 Hz

Frequenz-Bereich: 16.67 Hz - 800 Hz

Messbereich V/AC max.: 1000 V

Messbereich V/AC min.: 12 V

Messbereich V/DC max.: 1400 V

Messbereich V/DC min.: 12 V

Typ: C.A 771

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1391574 Chauvin Arnoux C.A 771 Zweipoliger Spannungsprüfer CAT IV 1000 V Akustik, LED

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1391574 Chauvin Arnoux C.A 771 Zweipoliger Spannungsprüfer CAT IV 1000 V Akustik, LED

Beschreibung

Ein unverzichtbares Hilfsmittel für den Elektriker, um vor jedem Eingriff die Spannungsfreiheit einer mit dem Netz verbundenen Schaltung, eines Geräts oder einer Anlage zu prüfen.
Der Spannungsprüfer C.A 771 erfüllt die IEC-Norm 61243-3 und ist für alle Anlagen bis 1000 V CAT IV zugelassen. Er verfügt über die Schutzart IP65 und die erweiterte Klimaschutzklasse S und ist damit für alle Anwendungen in Räumen und im Freien auch unter extremen Klimabedingungen geeignet.
Um die unterschiedlichen Vorschriften einiger Länder zu erfüllen, ist der Spannungsprüfer in zwei Ausführungen erhältlich: mit oder ohne besonders geschützte Prüfspitzen IP2X. Der C.A 771 ist außerdem mit einem redundanten Sicherheitssystem ausgerüstet: die LED-Warnleuchte »ELV« blinkt, sobald die anliegende Spannung 50 VAC / 120 VDC übersteigt.
Die Prüfung der Auslöseschwelle von FI-Schutzschaltern (RCD) ist durch eine Zweihandbedienung zusätzlich abgesichert.
Der integrierte Selbsttest beim C.A 771 überwacht die einwandfreie Funktion der elektrischen Schaltkreise, der Stromversorgung, der Anzeigen und der Messleitungen.
Das Gerät ist praktisch, einfach und schnell zu benutzen, und die Drehfeldrehrichtungsprüfung erfolgt durch Mikroprozessor an nur zwei Leitern.
Die Durchgangsprüfung mit optischer und akustischer Anzeige entspricht den Empfehlungen von Anhang B der Norm. Die Erkennung von Phantomspannungen und die einpolige Phasenanzeige sind ebenfalls vorhanden.
Die Prüfspitzen und die Messleitungen sind abnehmbar. Als Option ist der Steckdosenadapter C.A 753 lieferbar, der die Kontrolle von 2P+E-Europa-Steckdosen und von Schutzkontakt-Steckdosen erheblich vereinfacht.
