Chauvin Arnoux C.A 773 IP2X Zweipoliger Spannungsprüfer CAT IV 1000 V Akustik, LED
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 245,83 / Stück)
€ 245,83
zzgl. MwSt.
Kostenfreier Versand
Nur noch 3 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
CA 773 Spannungsprüfer mit IP2X-Prüfspitzen
- Zweipoliger Spannungsprüfer mit LEDs und Digitalanzeige zur normgerechten Überprüfung der Spannungsfreiheit
- Erstklassige Sicherheit: 1000 V CAT IV, IP65
- Vollständiger Selbsttest integriert mit Fehlermeldungen im Wortlaut
- Spannungsprüfung bis 1000 V AC / 1400 V DC
- Abnehmbare Prüfspitzen zum einfachen Auswechseln je nach Anwendung und zwei Einklipsstellungen am Prüfer für Prüfspitzenabstände von 16 mm oder 19 mm
- Auslöseprüfung von FI-Schutzschaltern bis 30 mA
- Mit Drehfeldrichtungsanzeige bis 400 Hz und erweiterter Durchgangsprüfung
Technische Daten
- Anzeige LEDs LEDs + beleuchtete Digitalanzeige
- Spannungsprüfung
- Spannungen 12 Vac ≤ U ≤ 1000 Vac, 12 Vdc ≤ U ≤ 1400 Vdc, 1,0 V bis 299,0 Vac/dc, 300 V bis 1000 Vac / 1400 Vdc
- Frequenzen DC, 162/3 bis 800 Hz
- Impedanz > 500 kΩ
- Max. Scheitelstrom 3,5 mA RMS
- Polaritätsanzeige Ja
- Redundante Anzeige von gefährlichen Spannungen
- Erkennen von Phantomspannungen Ja (durch Umschaltung auf niedere Impedanz)
- Auslösen von FI-Schutzschaltern Ja (durch Umschaltung auf Last mit niederer Impedanz) (ca. 30 mA bei 230 V)
- Erkennen von Außenleiter/Neutralleiter Bei Spannungen über 50 V (45 - 65 Hz)
- Bei Spannungen über 150 V (162/3 - 45 Hz)
- Durchgang & Widerstand
- Auslösung des akustischen Signals typisch bei 100 Ω (150 Ω max.)
- Erweiterte Durchgangsprüfung
- (Widerstandsmessung) 0.5 Ω bis 2.999 kΩ
- Prüfstrom / Leerlaufspannung ≤ 1 mA / ≤ 3,3 V
- Drehfeldrichtung 2 Leiter-Verfahren mit Mikroprozessor
- Spannung L/L 50 V ≤ U ≤ 1000 Vac (45 - 400 Hz)
- Akustisches Signal Unterbrochener Piepston bei Spannungen, Dauernder Piepston bei Durchgang
- Normen und elektrische Sicherheit IEC 61243-3: 2009, EN 61243-3: 2010, IEC 61010 1000 V CAT IV
- Schutzart Gehäuse IP65
- Stromversorgung: 2 Batterien 1,5 V LR06 / AA
- Produkt-Art
Zweipoliger Spannungsprüfer
- Messfunktion
Drehfeldprüfung
Durchgangsprüfung
FI-Prüfung
Phasenprüfung
Widerstandsprüfung
- Anzeige
Akustik
LED
- Messbereich V/AC
12 bis 1000 V
- Messbereich V/DC
12 bis 1400 V
- Last-Zuschaltung
30 mA
- Messkategorie
CAT IV 1000 V
IP65
Werksstandard (ohne Zertifikat)
- Messbereich V/AC max.
1000 V
- Messbereich V/AC min.
12 V
- Messbereich V/DC max.
1400 V
- Messbereich V/DC min.
12 V
- Typ
C.A 773 IP2X
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1391577 Chauvin Arnoux C.A 773 IP2X Zweipoliger Spannungsprüfer CAT IV 1000 V Akustik, LED
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1391577 Chauvin Arnoux C.A 773 IP2X Zweipoliger Spannungsprüfer CAT IV 1000 V Akustik, LED
Beschreibung

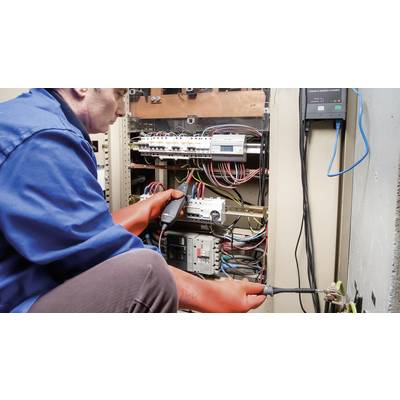

Der Spannungsprüfer C.A 773 ist ein unverzichtbares Hilfsmittel für den Elektriker, um vor jedem Eingriff die Spannungsfreiheit einer mit dem Netz verbundenen Schaltung, eines Geräts oder einer Anlage zu prüfen.
Der Prüfer erfüllt die IEC-Norm 61243-3, Ausgabe 2, und ist für alle Anlagen bis 1000 V CAT IV, in Räumen und im Freien zugelassen.
Um die unterschiedlichen Vorschriften einiger Länder zu erfüllen, ist der Spannungsprüfer in zwei Ausführungen erhältlich: mit oder ohne besonders geschützte Prüfspitzen IP2X.
Der C.A 773 verfügt zusätzlich zu den LEDs über eine beleuchtete Digitalanzeige, in der die Messwerte angezeigt werden.
Er ist außerdem mit einem redundanten Sicherheitssystem ausgerüstet: die LED-Warnleuchte »ELV« blinkt, sobald die anliegende Spannung 50 VAC / 120 VDC übersteigt.
Der integrierte Selbsttest beim C.A 773 überwacht die einwandfreie Funktion der elektrischen Schaltkreise, der Stromversorgung, der Anzeigen und der Messleitungen.
Das Gerät ist praktisch, einfach und schnell zu benutzen, und die Drehfeldrehrichtungsprüfung erfolgt durch Mikroprozessor an nur zwei Leitern.
Die Prüfung der Auslöseschwelle von FI-Schutzschaltern (RCD) ist durch eine Zweihandbedienung zusätzlich abgesichert.
Die Durchgangsprüfung mit optischer und akustischer Anzeige entspricht den Empfehlungen von Anhang B der Norm. Die Erkennung von Phantomspannungen und die einpolige Phasenanzeige sind ebenfalls vorhanden.
Die Prüfspitzen und die Messleitungen sind abnehmbar. Als Option ist der Steckdosenadapter C.A 753 lieferbar, der die Kontrolle von 2P+E-Europa-Steckdosen und von Schutzkontakt-Steckdosen erheblich vereinfacht.
Der Prüfer erfüllt die IEC-Norm 61243-3, Ausgabe 2, und ist für alle Anlagen bis 1000 V CAT IV, in Räumen und im Freien zugelassen.
Um die unterschiedlichen Vorschriften einiger Länder zu erfüllen, ist der Spannungsprüfer in zwei Ausführungen erhältlich: mit oder ohne besonders geschützte Prüfspitzen IP2X.
Der C.A 773 verfügt zusätzlich zu den LEDs über eine beleuchtete Digitalanzeige, in der die Messwerte angezeigt werden.
Er ist außerdem mit einem redundanten Sicherheitssystem ausgerüstet: die LED-Warnleuchte »ELV« blinkt, sobald die anliegende Spannung 50 VAC / 120 VDC übersteigt.
Der integrierte Selbsttest beim C.A 773 überwacht die einwandfreie Funktion der elektrischen Schaltkreise, der Stromversorgung, der Anzeigen und der Messleitungen.
Das Gerät ist praktisch, einfach und schnell zu benutzen, und die Drehfeldrehrichtungsprüfung erfolgt durch Mikroprozessor an nur zwei Leitern.
Die Prüfung der Auslöseschwelle von FI-Schutzschaltern (RCD) ist durch eine Zweihandbedienung zusätzlich abgesichert.
Die Durchgangsprüfung mit optischer und akustischer Anzeige entspricht den Empfehlungen von Anhang B der Norm. Die Erkennung von Phantomspannungen und die einpolige Phasenanzeige sind ebenfalls vorhanden.
Die Prüfspitzen und die Messleitungen sind abnehmbar. Als Option ist der Steckdosenadapter C.A 753 lieferbar, der die Kontrolle von 2P+E-Europa-Steckdosen und von Schutzkontakt-Steckdosen erheblich vereinfacht.
Lieferumfang
- 1 Bedienungsanleitung in 5 Sprachen
- 2 Batterien 1,5 V LR06/AA
- 1 Satz abnehmbare IP2X-Prüfspitzen Ø 4 mm
- 1 Spitzen-Schutzkappe
- 1 Gurt mit Klettverschluss
Hinweise
Als Option ist der Steckdosenadapter C.A 753 lieferbar, der die Kontrolle von 2P+E-Europa-Steckdosen und von Schutzkontakt-Steckdosen erheblich vereinfacht.
