Chauvin Arnoux D32N Stromzangenadapter Messbereich A/AC (Bereich): 1

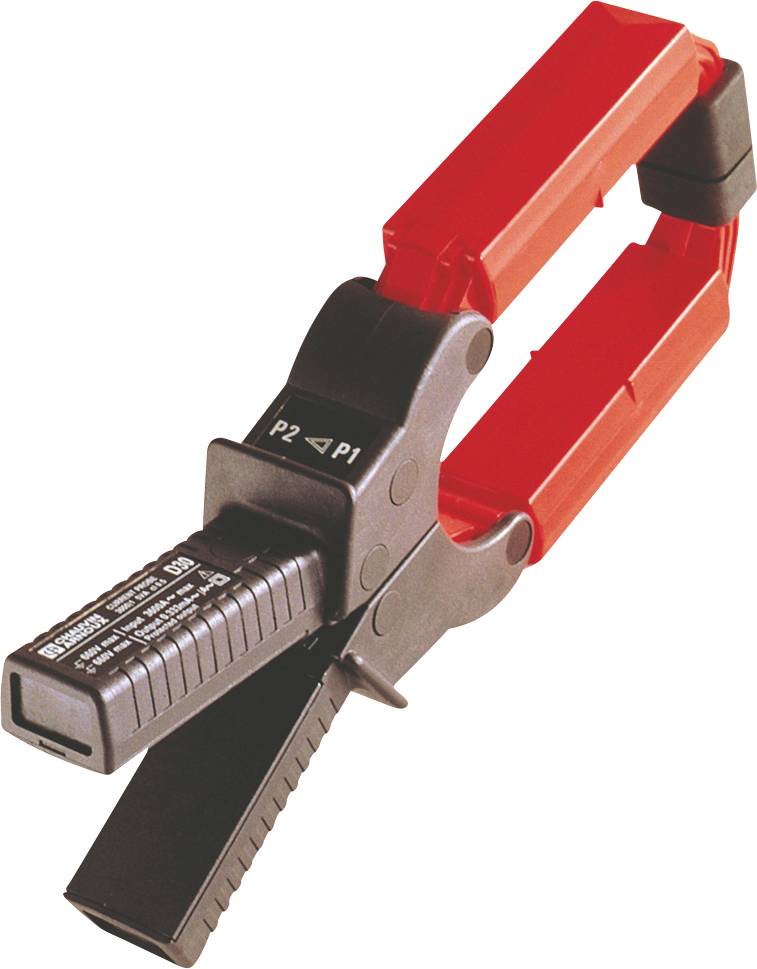

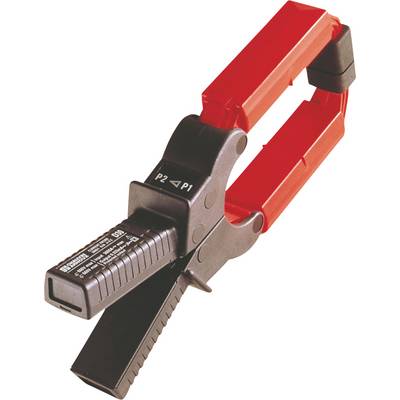

Ein rotes, rechteckiges elektrische Prüfgerät mit schwarzen Griffen und Beschriftungen, verwendet zum Testen von elektrischen Systemen.

Datenblatt (PDF)

Nicht verfügbar

Rechtliche Bedenken melden

Highlights & Details

Zange D32N LDA 1-2-3k/1

Zangenstromwandler mit rechteckiger Form zur genauen Messung von mittleren und hohen Wechselströmen an dicken Kabeln und Sammelschienen
Umschließungsmaße: 64 x 150 mm
Eingang: Messumfang 1 A...1200 A | 1 A...2400 A | 1 A...3600 A
Ausgangssignal: Wechselstrom
Übersetzungsverhältnis: 1000/1 | 2000/1 | 3000/1, Typische Genauigkeit: ≤ 1% | 0,5% | 0,5%
Ausgang: Buchsen (Ø 4 mm, isoliert), mit Überspannungsschutz
Für Leistungsmessung geeignet (geringe Phasenverschiebung)

Technische Daten

Übersetzungsverhältnis (Eingang/Ausgang): 1000/1 bzw. 2000/1 bzw. 3000/1

Öffnungsbereich für Stromzange: 64 mm

Produkt-Art: Stromzangenadapter

Anschluss B: Buchse 4 mm

: Werksstandard (ohne Zertifikat)

Messbereich A/AC min.: 1 A

Messbereich A/AC max.: 3600 A

Grundgenauigkeit: 1 %

Abm.: (L x B x H) 48 x 120 x 315 mm

Strommessung: AC

Messkategorie: CAT III 600 V
CAT IV 300 V

Gewicht: 1200 g

Ausgangssignal (max.): 5 A

Frequenz (max.): 1 kHz

Breite: 120 mm

Höhe: 315 mm

Länge: 48 mm

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Messbereich A/AC max.

Kalibriert

Anschluss B

Messbereich A/AC min.

Messkategorie

Strommessung

Chauvin Arnoux D30CN Stromzangenadapter Messbereich A/AC (Bereich): 1 - 3600 A

Bestell-Nr.:2199864

3600 A

Werksstandard (ohne Zertifikat)

Stecker 4 mm

1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C113 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 1200 A

Bestell-Nr.:2199882

1200 A

Werksstandard (ohne Zertifikat)

Stecker 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C122 Stromzangenadapter Messbereich A/AC (Bereich): 1 - 1200 A

Bestell-Nr.:2199884

1200 A

Werksstandard (ohne Zertifikat)

Buchse 4 mm

1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C100 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 1200 A

Bestell-Nr.:2199893

1200 A

Werksstandard (ohne Zertifikat)

Buchse 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C106 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 1200 A

Bestell-Nr.:2199908

1200 A

Werksstandard (ohne Zertifikat)

Buchse 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C112 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 1200 A

Bestell-Nr.:2199911

1200 A

Werksstandard (ohne Zertifikat)

Buchse 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C102 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 1200 A

Bestell-Nr.:2199915

1200 A

Werksstandard (ohne Zertifikat)

Buchse 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C117 Stromzangenadapter Messbereich A/AC (Bereich): 1 - 1200 A

Bestell-Nr.:2199916

1200 A

Werksstandard (ohne Zertifikat)

Stecker 4 mm

1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C107 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 1200 A

Bestell-Nr.:2199925

1200 A

Werksstandard (ohne Zertifikat)

Stecker 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C148 Stromzangenadapter Messbereich A/AC (Bereich): 1 - 1200 A

Bestell-Nr.:2199926

1200 A

Werksstandard (ohne Zertifikat)

Buchse 4 mm

1 A

CAT III 600 VCAT IV 300 V

Dokumente & Downloads

Datenblatt

Datenblatt 2199927 Chauvin Arnoux D32N Stromzangenadapter Messbereich A/AC (Bereich): 1 - 3600 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2199927 Chauvin Arnoux D32N Stromzangenadapter Messbereich A/AC (Bereich): 1 - 3600 A

Beschreibung

Die Modellreihe „D“ bietet Zangenstromwandler zur genauen Messung von Wechselströmen bis 3000 A.

Die rechteckige Form der Zangenbacken, die Qualität der magnetischen Kreise und die verteilten Wicklungen erlauben genaue Messungen an dicken Kabeln und an Sammelschienen.
Eine verbesserte Messauflösung und -genauigkeit wird durch die 3 Messbereiche erreicht.
