Chauvin Arnoux PEL 102 Netz-Analysegerät 3phasig mit Loggerfunktion
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Gesamt (€ 1.624,17 / Stück)
€ 1.624,17
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PEL 102 Leistungs- und Energierecorder ohne Stromwandler
- Verbrauch optimieren, Energiekosten managen, Netzqualität überwachen !
- Leistungsaufnahme und Energieverbrauch aller Arten von Elektroinstallationen aufzeichnen
- Alle elektrischen Parameter zur Optimierung der Energieeffizienz ohne Unterbrechung der Stromversorgung aufzeichnen
- Geliefert mit kostenfreier Software PEL Transfer zur Konfigurierung des Geräts, Auslesen des Speichers sowie Anzeige der Messergebnisse und Analysen auf einem PC, Datenexport nach Excel
Technische Daten
- Genauigkeitsklasse: 0,2 %
- Strommessbereich mit MiniFLEX MA193: 100 mA bis 10 000 AAC
- Weitere anschließbare Stromwandler (optional):
- MN93: 2 bis 240 AAC
- MN93A: 0,005 A bis 5 AAC / 0,1 AAC bis 120 AAC
- C193: 3 A bis 1200 AAC
- AmpFLEX A193: 100 mA bis 10 000 AAC
- PAC93: 10 A bis 1000 AAC / 10 A bis 1400 ADC
- E3N: 50 mA bis 10 AAC/DC - 100 mA bis 100 AAC/DC
- Spannungs- / Stromwandlerverhältnisse: bis 650 000 V / bis 25 000 A
- Leistungen: 10 W bis 10 GW / 10 var bis 10 Gvar / 10 VA bis 10 GVA
- Energie: bis 4 EWh / 4 EVAh / 4 Evarh (E=Eta=1018)
- Phasenlage: cos ϕ, tan ϕ, PF
- Erfassungsintervall: 1 Messung pro Sekunde
- Aggregation: 1 mn bis 60 mn
- Produkt-Art
Netz-Analysegerät

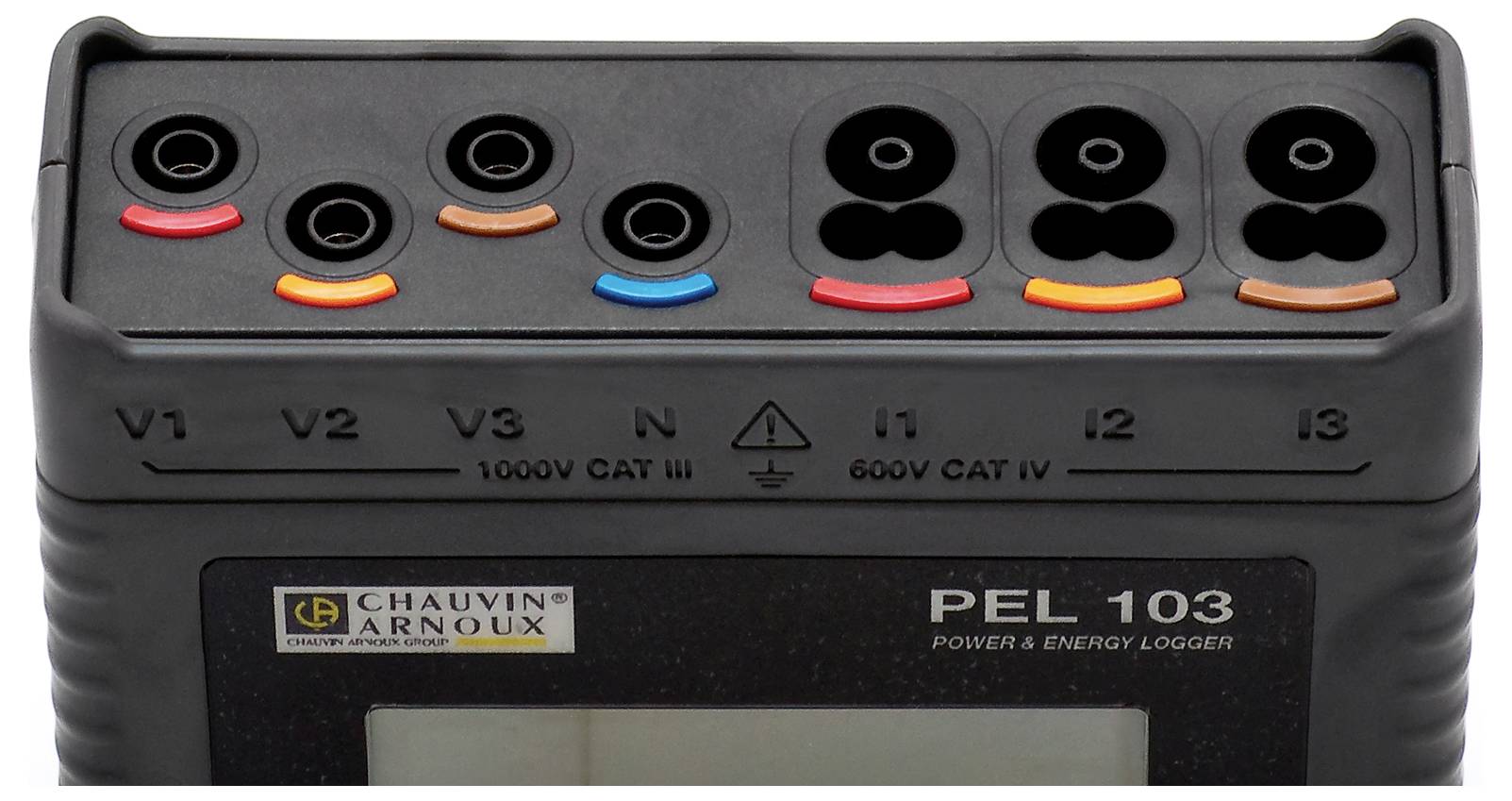

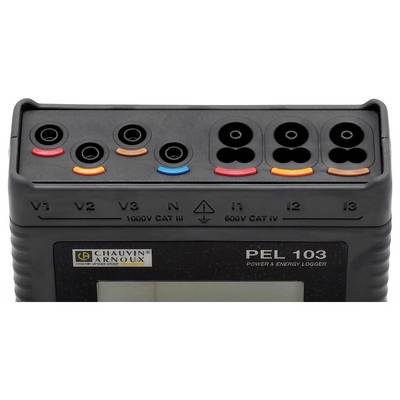

- Messkategorie
CAT IV 600 V
CAT III 1000 V
Werksstandard (ohne Zertifikat)
- Spannungs-Versorgung (Details)
110 - 250 V
- Abm.
(L x B x H) 37 x 125 x 256 mm
- Gewicht
900 g
- Messart
3phasig
- Besonderheiten
mit Loggerfunktion
- Breite
125 mm
- Höhe
256 mm
- Länge
37 mm
- Schnittstellen
Bluetooth®
Ethernet
USB
Dokumente & Downloads
Datenblatt
Datenblatt 674477 Chauvin Arnoux PEL 102 Netz-Analysegerät 3phasig mit Loggerfunktion
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 674477 Chauvin Arnoux PEL 102 Netz-Analysegerät 3phasig mit Loggerfunktion
Bedienungs- und Sicherheitshinweise 674477 Chauvin Arnoux PEL 102 Netz-Analysegerät 3phasig mit Loggerfunktion
Beschreibung
Die PEL 102/103 sind unverzichtbare Hilfsmittel für die Optimierung der Energieeffizienz.
Die Datenlogger PEL 102/103 messen Leitung und Energie gleichzeitig!:
Sie bieten sämtliche Funktionen für die Erfassung und Speicherung von Leistungs- und Energiedaten in den unterschiedlichsten Netzarten.
Neben Strom und Spannung registrieren diese Geräte die Schein-, Wirk- und Blindleistung (VA, W, var), sowie die Schein-, Wirk- und Blindenergie (kVAh, kWh, kvarh). Gleichzeitig wird der Leistungsfaktor (PF), Verschiebungsfaktor (DPF), Scheitelfaktor (CF), der Oberschwingungsgehalt (THD) und die Frequenz berechnet. Außerdem kann der Benutzer Informationen zu den Oberschwingungen bis zur 50. Ordnung abrufen.
Der Benutzer erhält so alle Informationen, die er zur Verbesserung der Energie-Effizienz benötigt und kann seinen Stromverbrauch entsprechend überwachen.
Sie sind benutzerfreundlich und durch ihre schmale Bauform sowie magnetische Gehäuserückseite für alle Schaltschranktypen geeignet.
Die Datenlogger PEL 102/103 messen Leitung und Energie gleichzeitig!:
Sie bieten sämtliche Funktionen für die Erfassung und Speicherung von Leistungs- und Energiedaten in den unterschiedlichsten Netzarten.
Neben Strom und Spannung registrieren diese Geräte die Schein-, Wirk- und Blindleistung (VA, W, var), sowie die Schein-, Wirk- und Blindenergie (kVAh, kWh, kvarh). Gleichzeitig wird der Leistungsfaktor (PF), Verschiebungsfaktor (DPF), Scheitelfaktor (CF), der Oberschwingungsgehalt (THD) und die Frequenz berechnet. Außerdem kann der Benutzer Informationen zu den Oberschwingungen bis zur 50. Ordnung abrufen.
Der Benutzer erhält so alle Informationen, die er zur Verbesserung der Energie-Effizienz benötigt und kann seinen Stromverbrauch entsprechend überwachen.
Sie sind benutzerfreundlich und durch ihre schmale Bauform sowie magnetische Gehäuserückseite für alle Schaltschranktypen geeignet.
Ausführung
- Für Einphasen-, Zweiphasen- und Drehstrom-Elektroinstallationen
- Anschluss ohne Unterbrechung der Stromversorgung
- Oberschwingungsanalyse

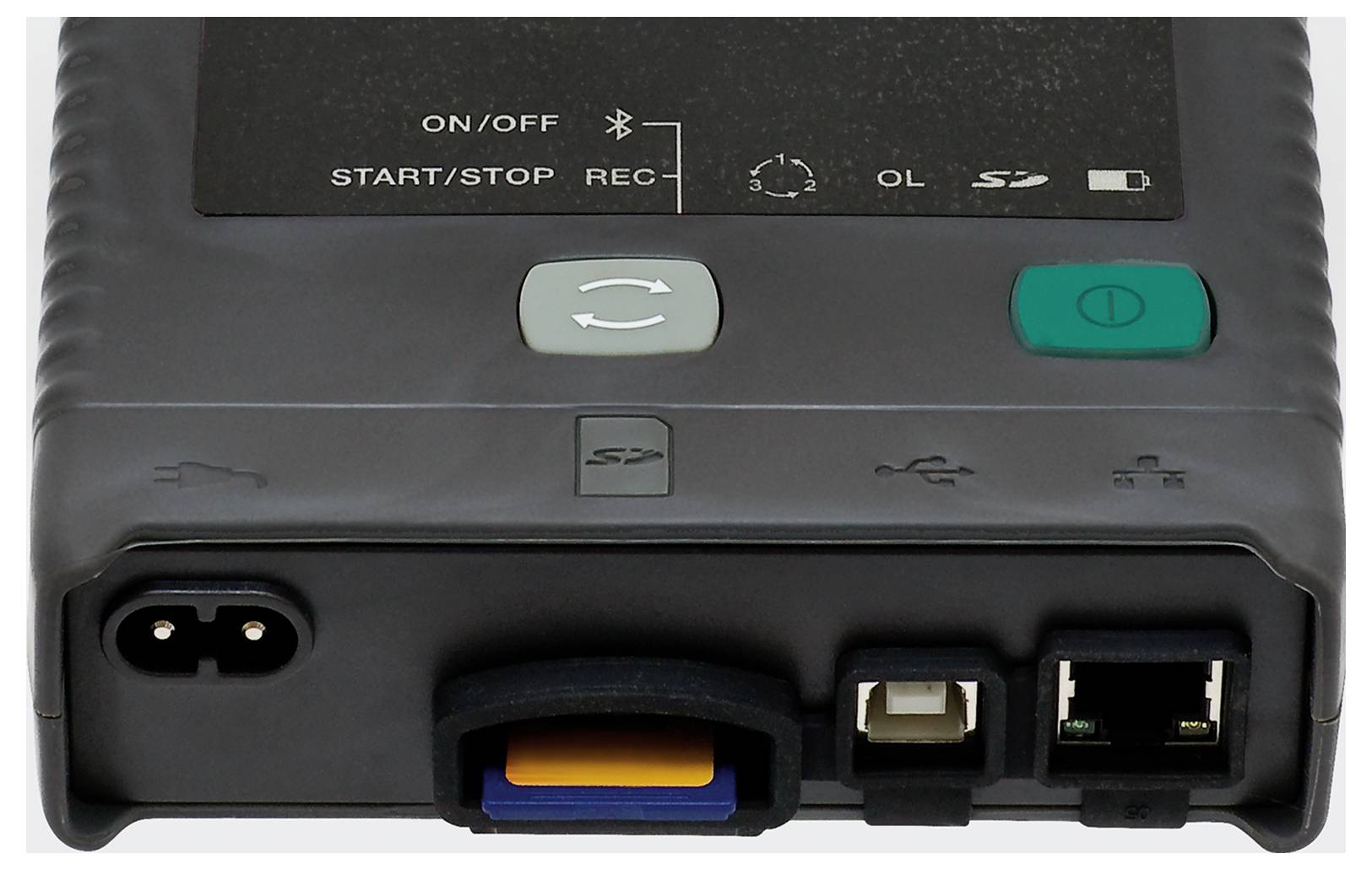

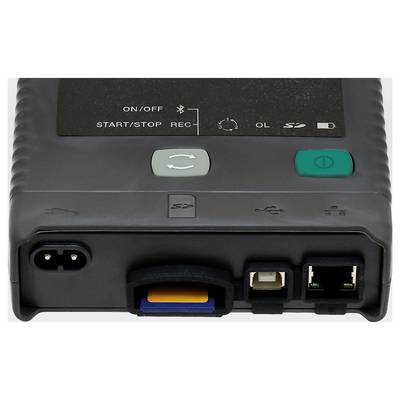

- Bluetooth®-, Ethernet- oder USB-Kommunikation
- Automatische Erkennung der angeschlossenen
- Stromwandler
- Datenspeicherung auf SD-Karte Echtzeit-Datenaustausch mit einem PC und Messdaten-Auswertung mit der PEL Transfer-Software.
Lieferumfang
- 4 Messleitungen (Banane/Banane gerade – Länge 3 m – schwarz)
- 4 Krokodilklemmen (schwarz)
- 1 SD-Speicherkarte mit 2 GB
- 1 Satz Kennzeichnungsteile (für Kabelenden und Stromwandler)
- 1 Netzanschlusskabel
- 1 USB-Anschlusskabel (Typ A / Typ B)
- 1 Transporttasche
- 1 Sicherheitsdatenblatt
- 1 Kurzanleitung
- 1 Adapter SD-USB
- 1 PEL TRANSFER PC Software und 5-sprachige Bedienungsanleitung zum Download auf Website
Hinweise
- Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.
