Cornelsen Experimenta 54850 Generator

Alternative Energiequelle - Energie selbst erzeugt

Der DynaMot ist ein vielseitiges Lernwerkzeug für den Elektrikunterricht, viel mehr als nur ein Handgenerator und Elektromotor. Er hilft Ihren Schülerinnen und Schülern, elektrische Konzepte zu erforschen und zu verstehen. Er ersetzt Batterien oder andere Stromerzeugungsgeräte.

Durch die eigenständige Erzeugung von Strom mit Muskelkraft erfahren die Lernenden, wie Energieflüsse, Ladungsträgerströme, Spannungen und Leistungen zusammenhängen und wie sie mit verschiedenen Schaltungen darauf Einfluss nehmen können. Über die eingebauten 4 mm Buchsen lässt sich der DynaMot einfach verkabeln und so mit unterschiedlichen Aktoren und Messgeräten verbinden.

Der DynaMot ist robust, zuverlässig und einfach zu bedienen. Er ist der ideale Begleiter für Ihre Experimente in der Gleichstromlehre.

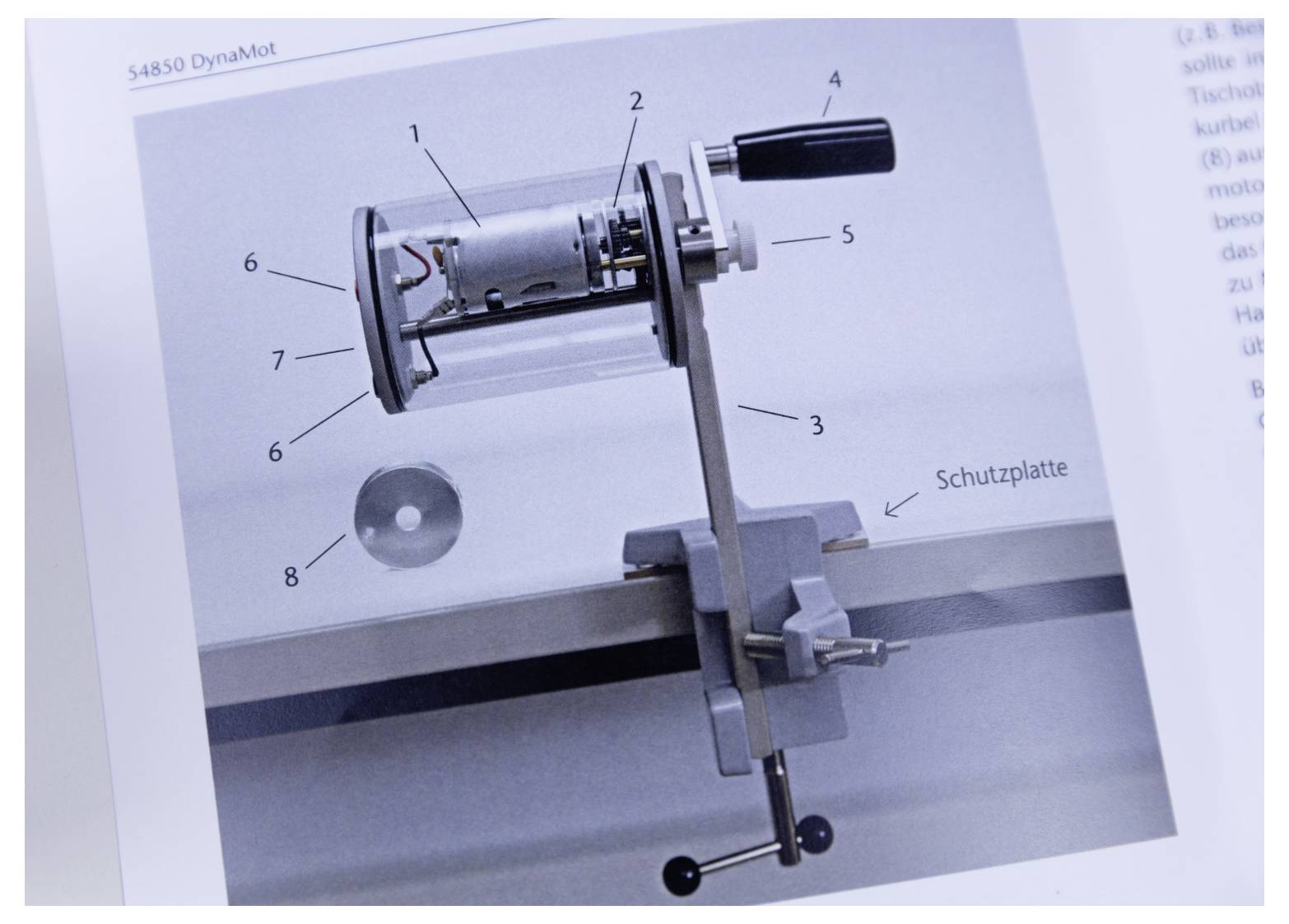

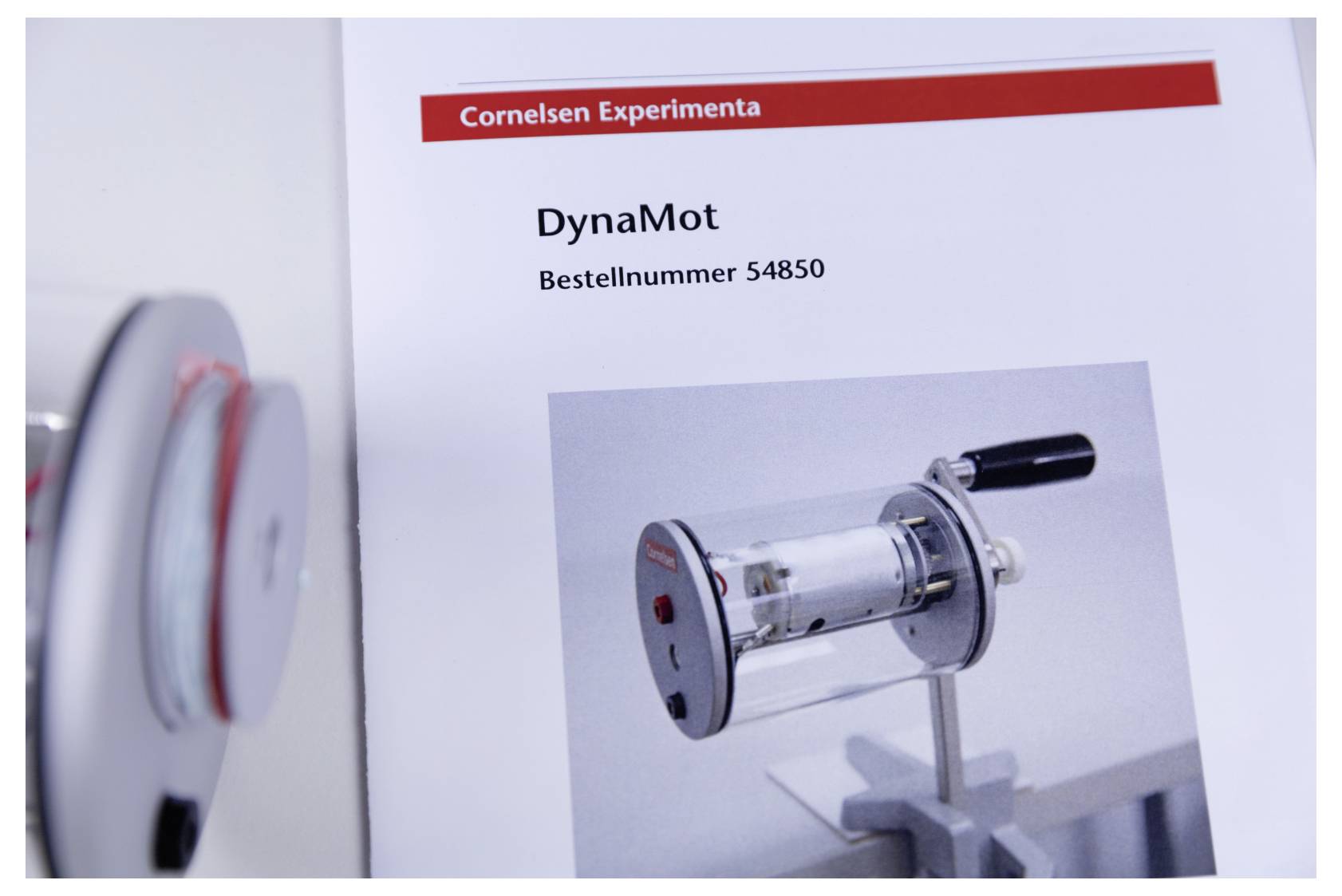

Eine Kurzanleitung mit bebildertem und beschriebenem Aufbau und den Angaben zu den technischen Details gehört zum Experimentiermaterial dazu.

Beispiele für den Einsatz im Unterricht

DynaMot unterstützt dabei, grundlegende Vorstellungen über Energieflüsse und den Strom von Ladungsträgern zu entwickeln.
Mit dem DynaMot können Schülerinnen und Schüler den Strombegriff verstehen, Strom messen und die mechanischen Parameter für die Energieübertragung erkennen lernen.
Der DynaMot veranschaulicht, wie sich die Leistung durch den Ladungsträgerstrom erhöhen lässt und ermöglicht das Experimentieren mit Parallelschaltungen von Verbrauchern.
Der DynaMot ermöglicht ein besseres Verständnis des Zusammenhangs zwischen Energiestrom und Elektronenstrom beim Betrieb eines Elektromotors.
Mit dem DynaMot können Schülerinnen und Schüler ihre Vorstellungen zum Spannungsbegriff entwickeln und Reihenschaltungen untersuchen.
Der DynaMot hilft bei Experimenten zur Definition von Spannung.

Um die besonderen Anforderungen der Versuche erfüllen zu können, verfügt das Gerät über folgende Ausstattung: Im Handbetrieb können Spannungen bis zu 8 V produziert werden. Bei einer von Schülern leicht erreichbaren Drehzahl der Handkurbel beträgt die Spannung 5 bis 6 V. Damit können die meisten im Unterricht üblichen Glühlampen betrieben werden, ohne durchzubrennen.

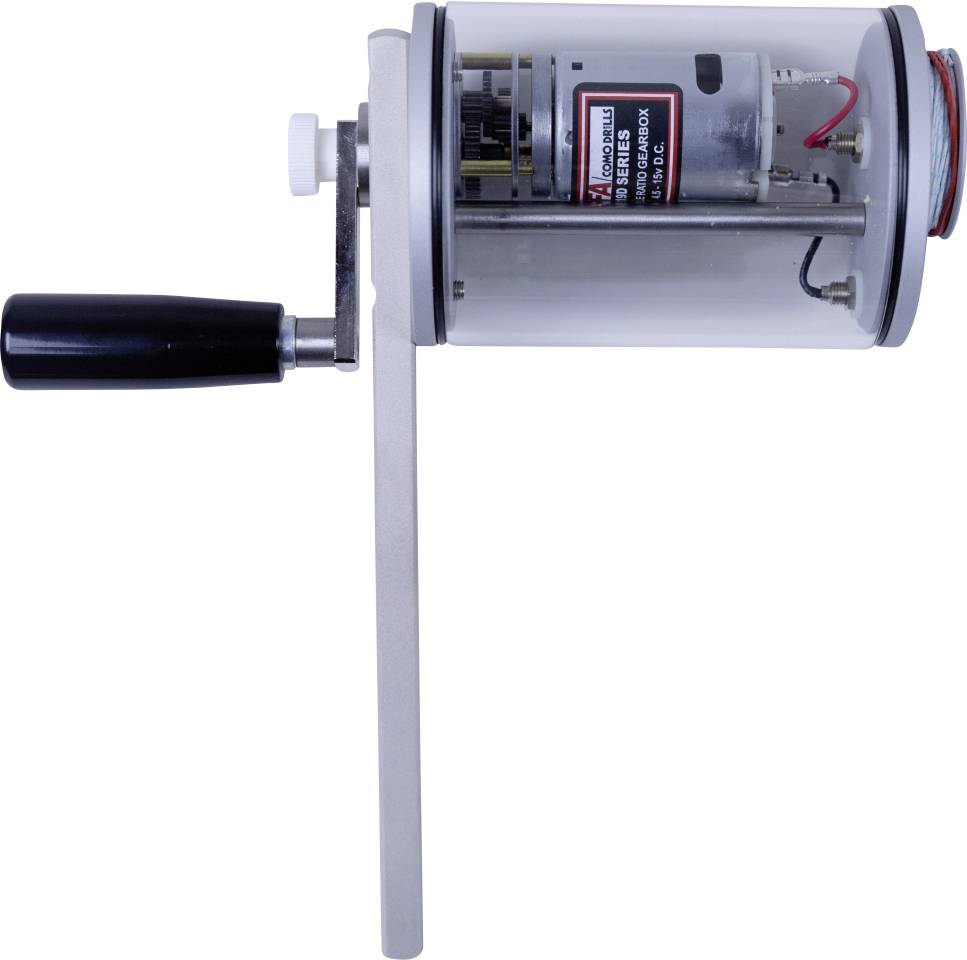

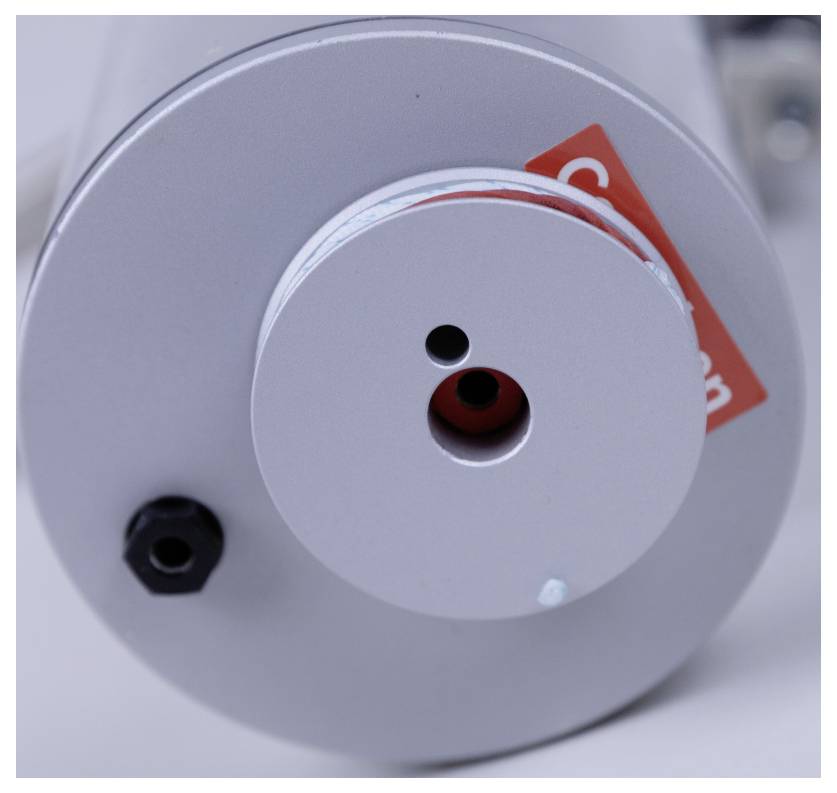

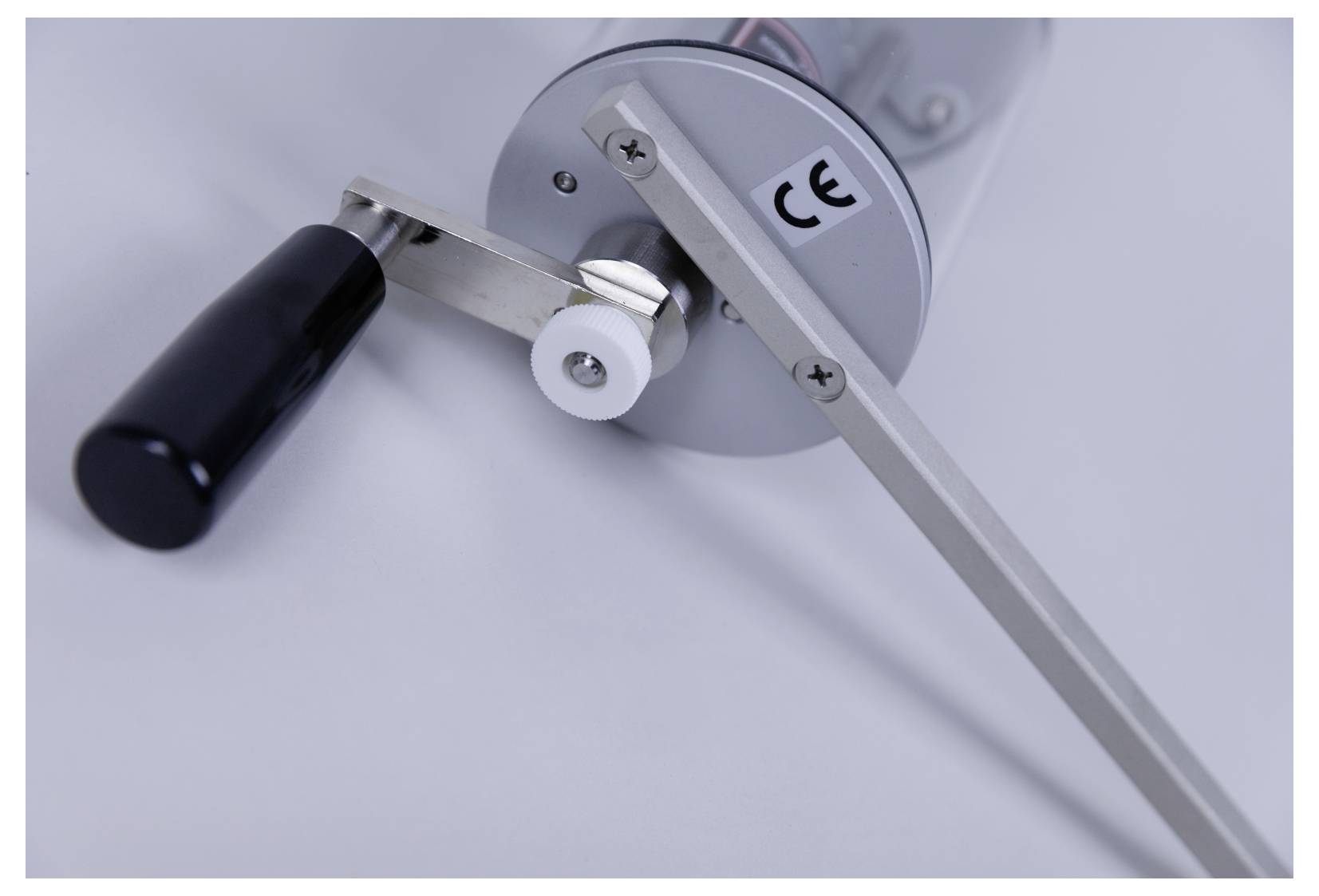

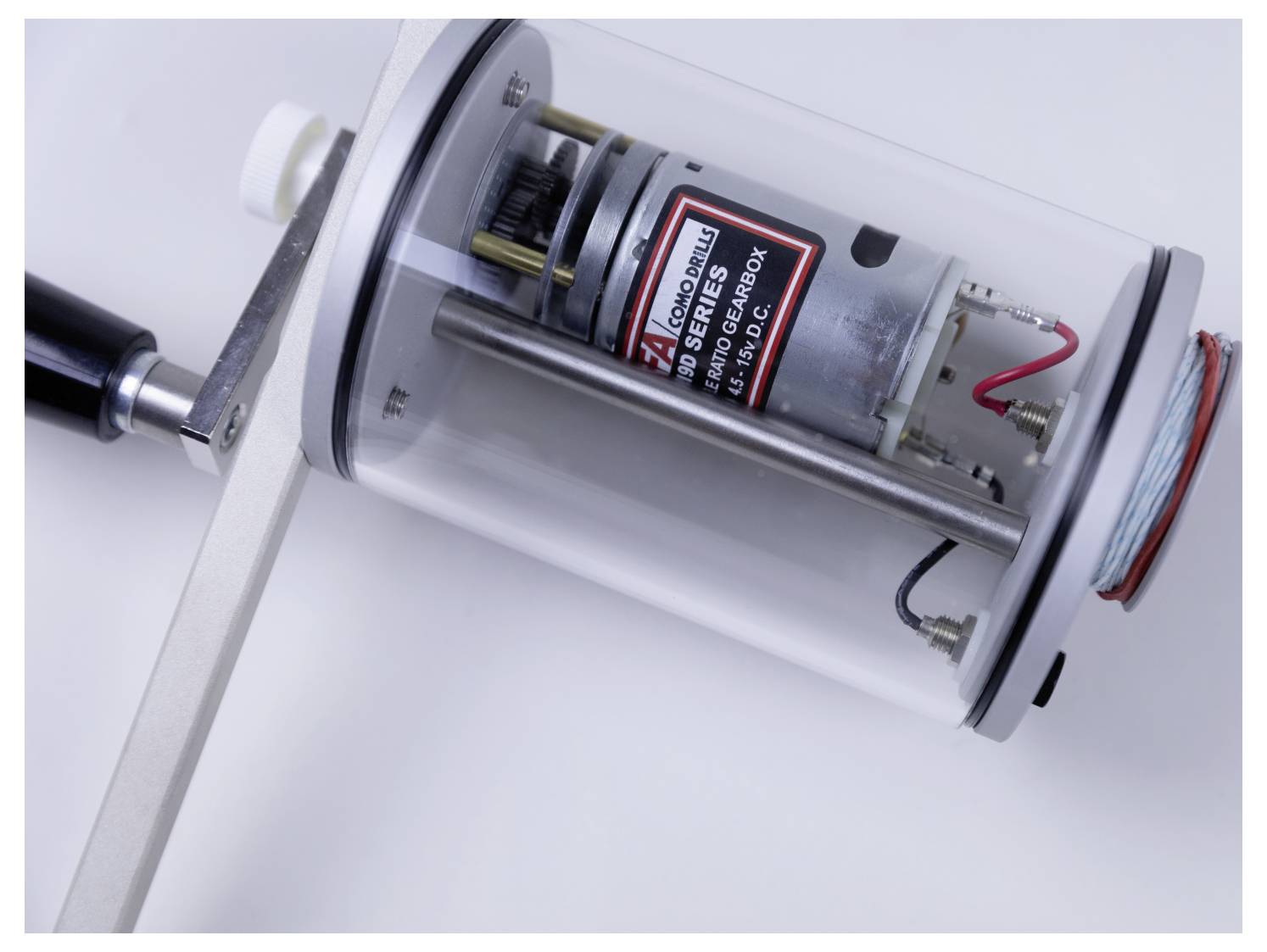

Der Generator ist kurzschlussfest. Generator, Getriebe und Kraftübertragung sind so ausgelegt, dass auch im Kurzschlussbetrieb keine mechanische Beschädigung des Gerätes auftreten kann. Die maximal auftretende Strombelastung von ca. 8 A hält der Generator gut aus. Der Generator ermöglicht Energieumsätze, die physiologisch deutlich wahrnehmbare Antriebsleistungen im Bereich von 2 bis 50 W (Kurzschlussbetrieb) erfordern. Trotzdem ist die Reibung so gering, dass Änderungen des Energieumsatzes von 2 W beim Kurbeln spürbar sind. Das Gerät besteht aus einem Elektromotor mit angeflanschtem, geräuscharmem Getriebe in transparentem Plexiglasgehäuse mit 4-mm-Anschlussbuchsen, Handkurbel und Schnurrolle mit Schnur (austauschbar), auf Stativstab mit quadratischem Querschnitt montiert.
