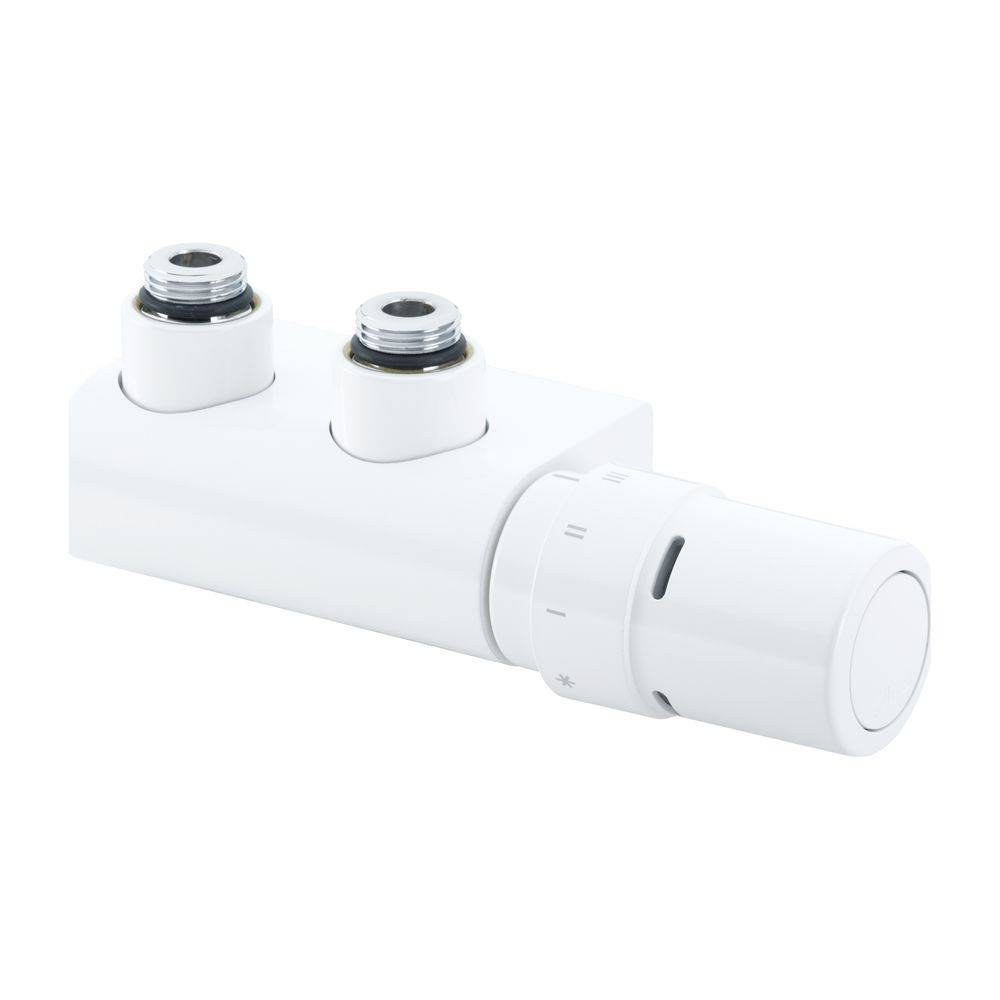

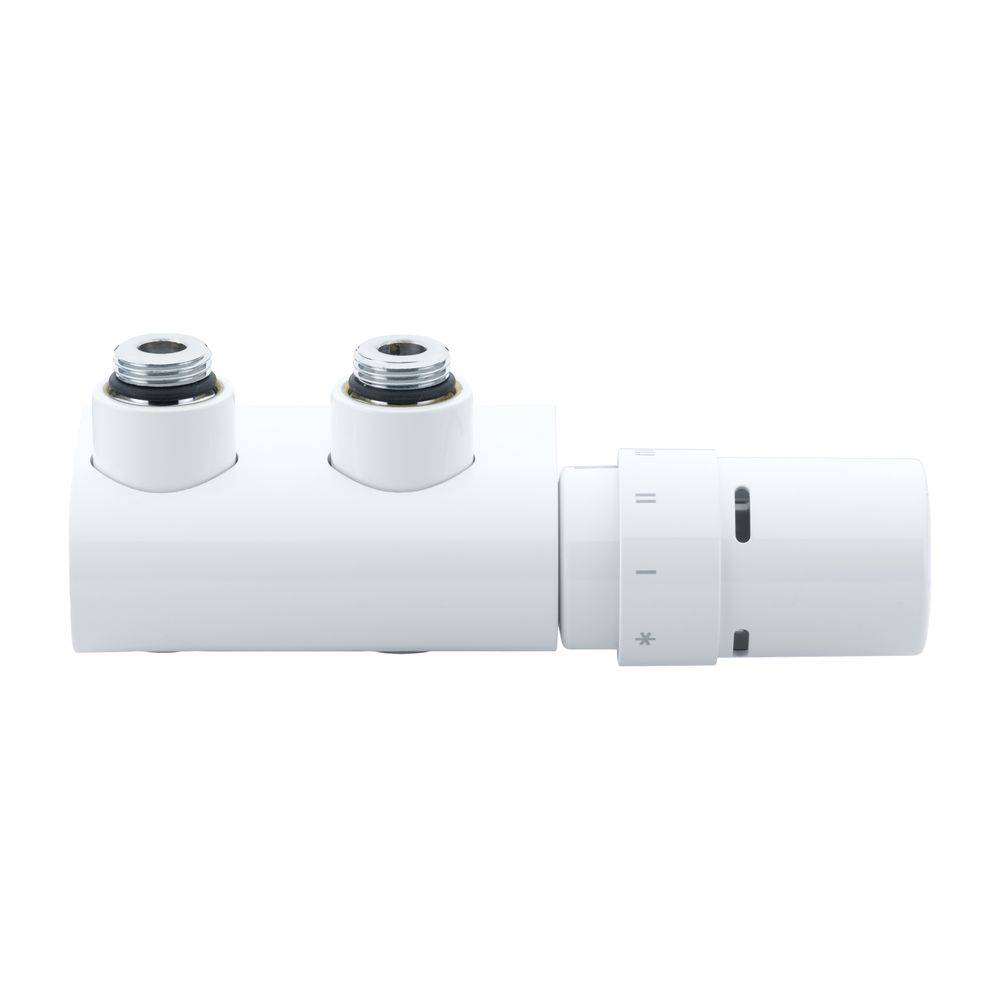

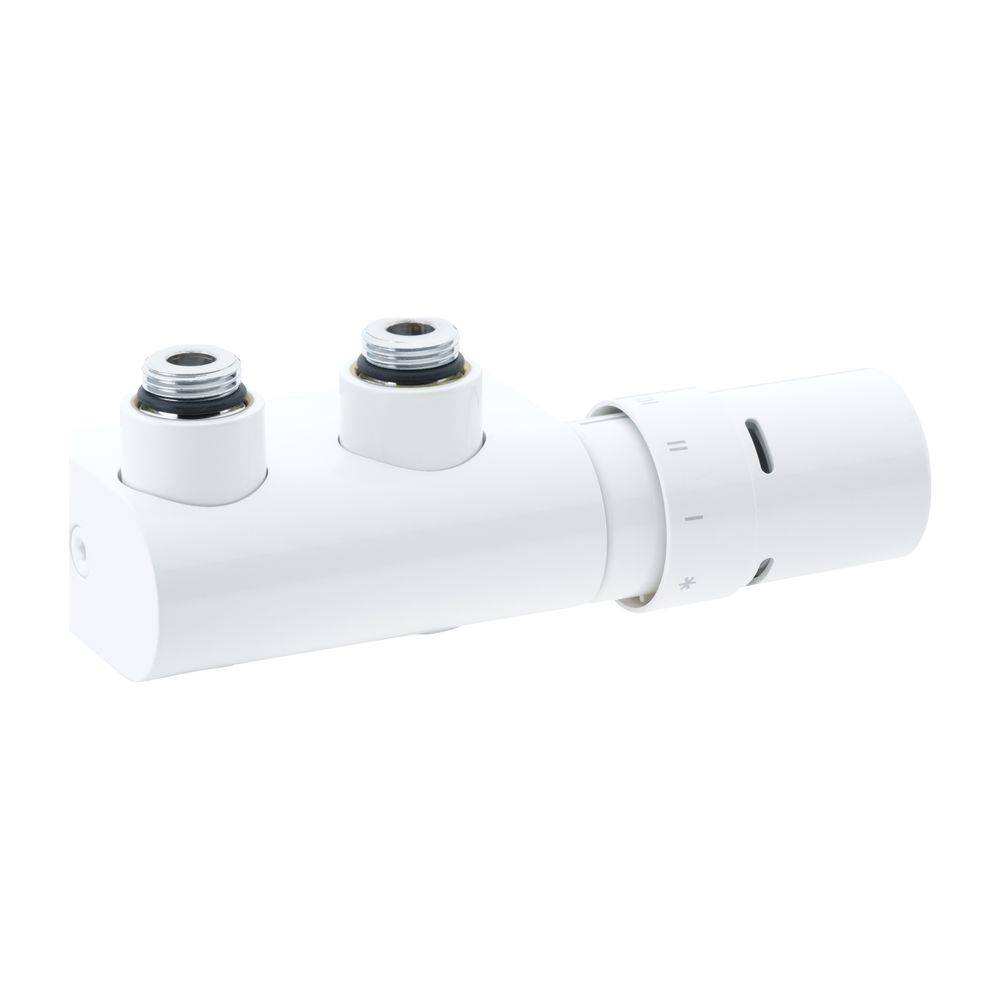

Danfoss Anschlussarmatur VHX Duo Set R 1/2", Eckausführung, Verkehrsweiß, 013G4281
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 119,41
zzgl. gesetzl. MwSt.
€ 5,50
Nur noch 8 Stück verfügbar
Technische Daten
- Hersteller-Artikelnummer: 013G4281
- Hersteller-Warengruppe: Thermostatische Heizkörperventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: VHX-Sets (X-tra
- Hersteller-Serie: Produkte für Design-Heizkörper
- Unterliegt EU Trinkwasserverordnung: Nein
- Ausführung: Schlussstück/Innengewinde
- Bauhöhe: 273
- Form: rechtwinklig
- Oberflächenschutz: verchromt
- Bedienung: thermostatisch ohne Knopf
- Automatische Durchflussregelung: nein
- Mit Staubkappe: ja
- Mit Quetschset: nein
- Geeignet für Einrohrsystem: nein
- Geeignet für Zweirohrsystem: ja
- Verkürzte Baulänge: nein
- Strömungsrichtung entgegengesetzt: nein
- Vorab einstellbar: ja
- Kvs-Wert: 0,56
- Voreinstellung: ohne Schlagdämpfer
- Thermostatische Vorbereitung: ja
- Mit gebogenem Schlussstück: nein
- Abmessung Thermostatanschluss: Klick 22
- Inhalt
1 St.
- Breite
104.0000 mm
- Höhe
104.0000 mm
- Abm.
(B x H) 104.0000 mm x 104.0000 mm
- Gewicht
2.2580
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 903004613 Danfoss Anschlussarmatur VHX Duo Set R 1/2", Eckausführung, Verkehrsweiß, 013G4281
Beschreibung
Die Danfoss Anschlussarmatur VHX Duo Set R 1/2" in Eckausführung und Verkehrsweiß ist eine speziell entwickelte Lösung für optisch anspruchsvolle Design- und Handtuchwärmekörper mit einem ½"-Anschluss. Dieses Set aus der X-tra Collection eignet sich ideal für Heizkörper mit einem Anschlussabstand von 50 mm und ist für Zweirohrsysteme konzipiert. Es bietet eine präzise Raumtemperaturregelung und flexible Montagemöglichkeiten.
Welche Funktionen bietet die VHX Duo Anschlussarmatur?Die VHX Duo Anschlussarmatur verfügt über ein integriertes, voreinstellbares Regelventil, das im Rücklauf des Heizkörpers sitzt. Eine optische Einstellkontrolle erleichtert die Inbetriebnahme und die präzise Durchflussregelung. Das Fühlerelement RAX zur Raumtemperaturregelung kann wahlweise rechts oder links an der Armatur montiert werden. Alternativ ist die Kombination mit einem Rücklauftemperaturbegrenzer RTX zur Regelung der Heizkörpertemperatur möglich. Die Armatur bietet zudem eine Absperrmöglichkeit des Vorlaufs und ist mit einem elektrischen Heizstab erweiterbar.
Wie ist die VHX Duo Armatur aufgebaut und montierbar?Das Gehäuse der Anschlussarmatur besteht aus Messing und ist in Verkehrsweiß (RAL 9016) gehalten, passend zu modernen Bad-Heizkörpern. Die Ausführung ist R 1/2 Eck. Die Armatur ist für Wand- oder Bodenanschlussversionen erhältlich und ermöglicht eine flexible Installation. Eine spezielle Montageart sorgt für eine beschädigungsfreie Anbringung. Die Stopfbuchse ist unter Anlagendruck auswechselbar, was die Wartung vereinfacht.
Was ist bei Betrieb und Installation zu beachten?Zur Vermeidung von Steinbildung und Korrosion im Heizsystem muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Die Danfoss Anschlussarmatur VHX Duo Set ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Für die Installation ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich. Die Armatur ist ausschließlich für Zweirohrsysteme geeignet.
Technische Daten
Ausführung: R 1/2 Eck
Kvs-Wert: 0,56 m³/h
Kv-Wert (bei AP Bereich 1/2K mit RAX-Fühler): 0,12 - 0,49 m³/h
Mittenabstand: 50 mm
Max. Betriebsdruck: 10 bar
Max. Differenzdruck: 0,6 bar
Max. Vorlauftemperatur: 120 °C
Bauhöhe: 273
Oberfläche: Verkehrsweiß
Geeignet für: Zweirohrsysteme
Die Danfoss Anschlussarmatur VHX Duo Set in Verkehrsweiß bietet eine flexible und hochwertige Lösung für Design- und Handtuchwärmekörper mit ½"-Anschluss. Mit einem Kvs-Wert von 0,56 m³/h, einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C erfüllt sie die Anforderungen moderner Heizsysteme. Das voreinstellbare Regelventil und der wahlweise montierbare RAX-Fühler ermöglichen eine präzise Temperaturregelung.
Lieferumfang
1x Danfoss Anschlussarmatur VHX Duo Set
1x Fühlerelement RAX
