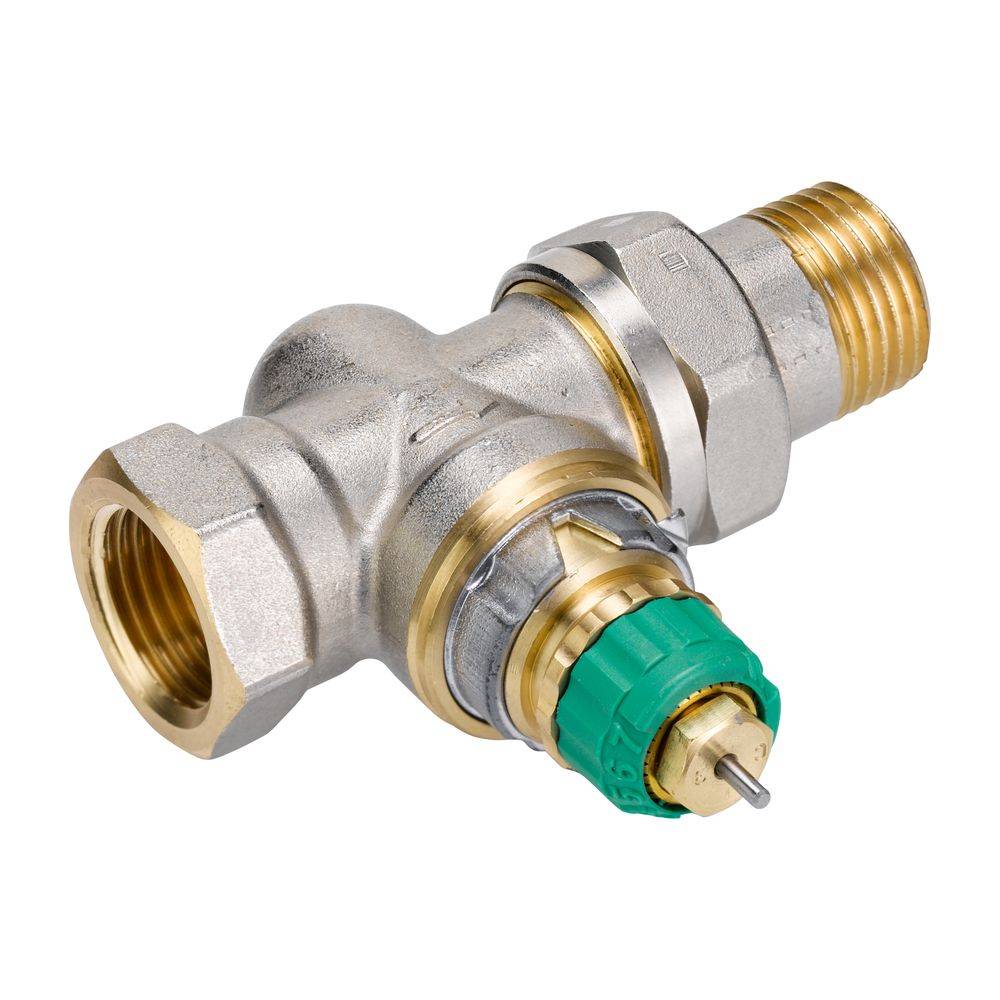

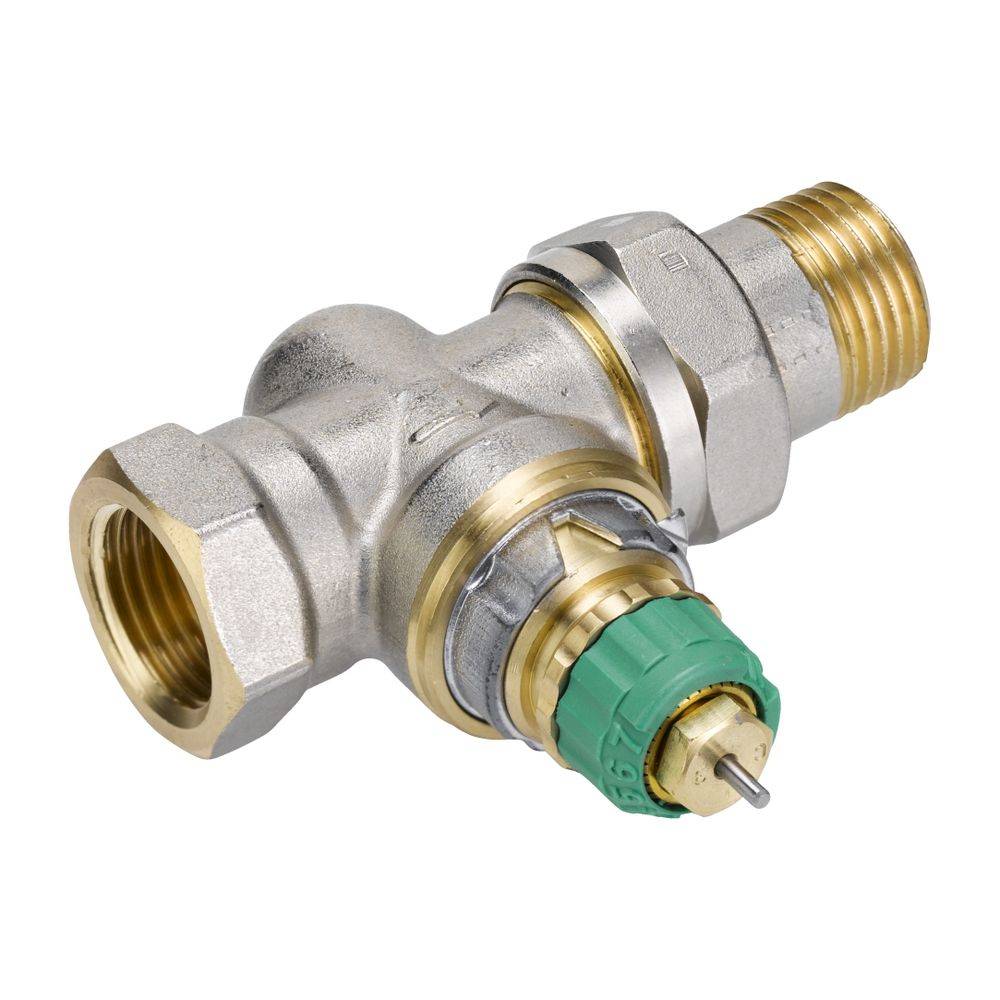

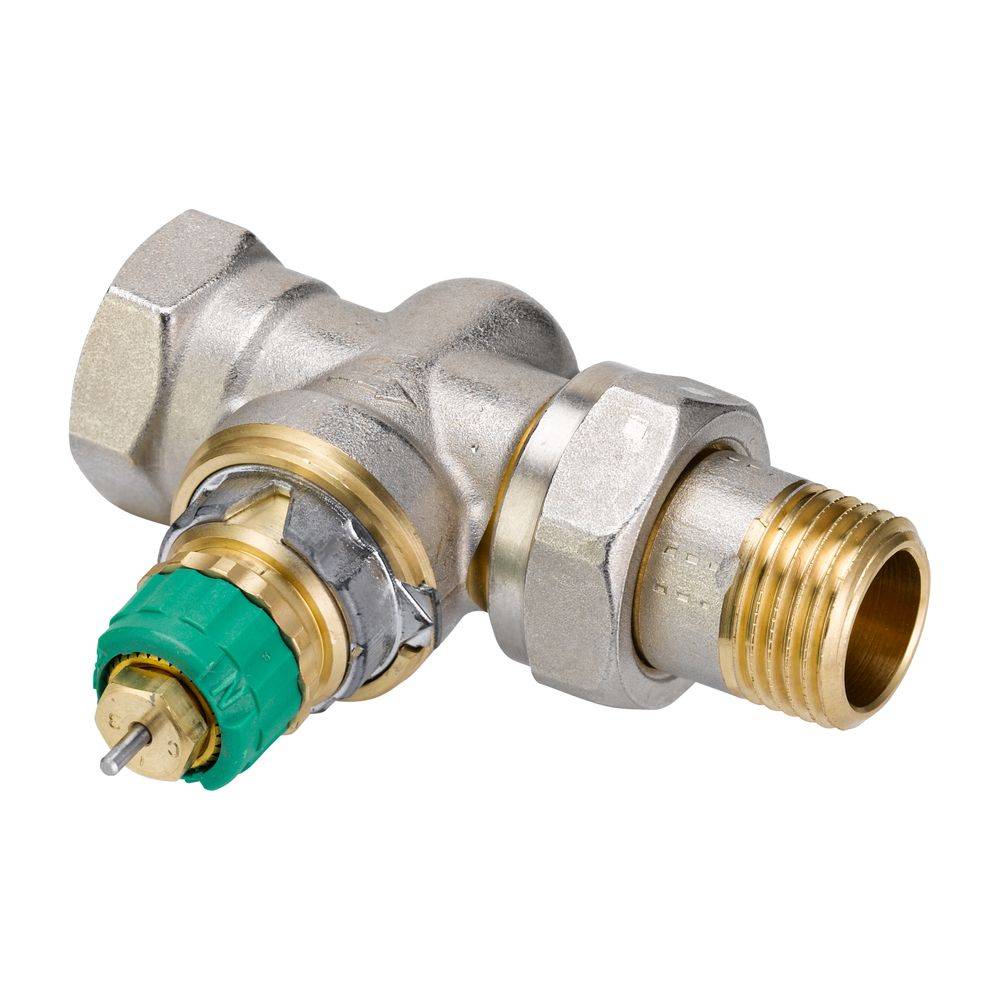

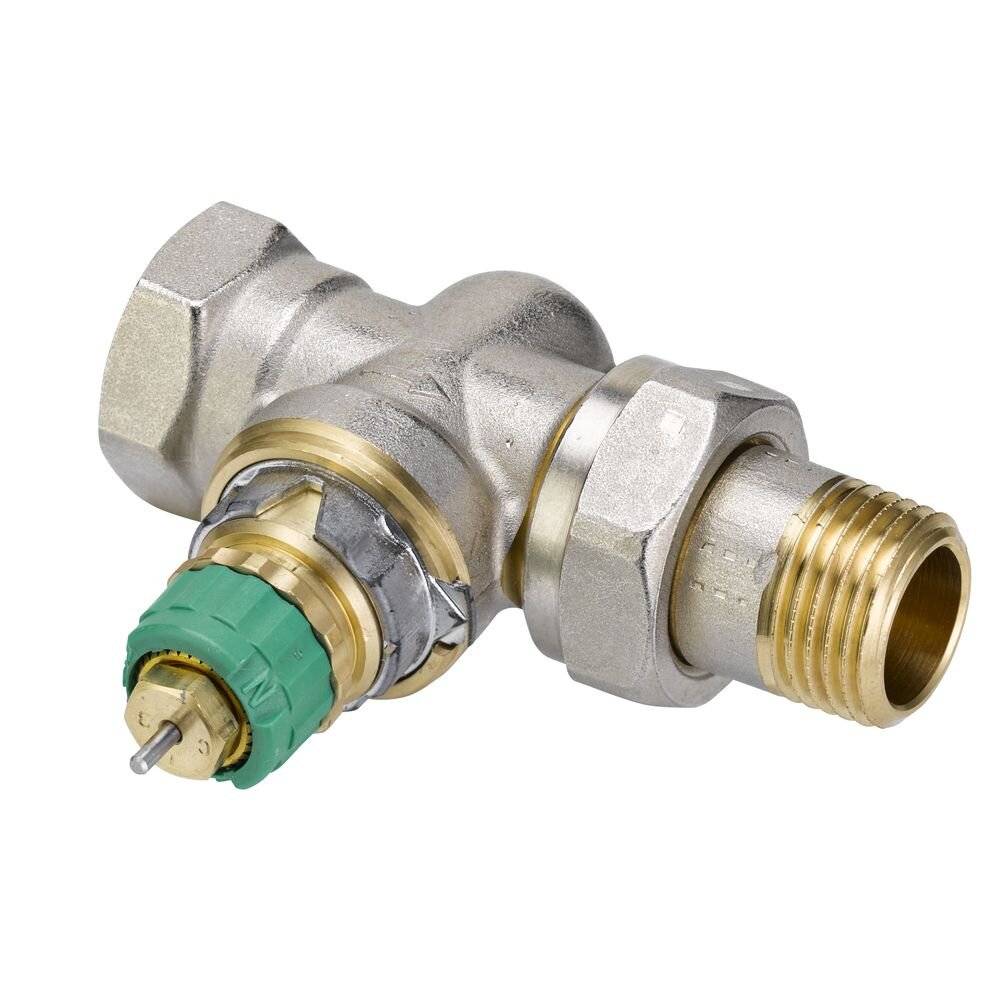

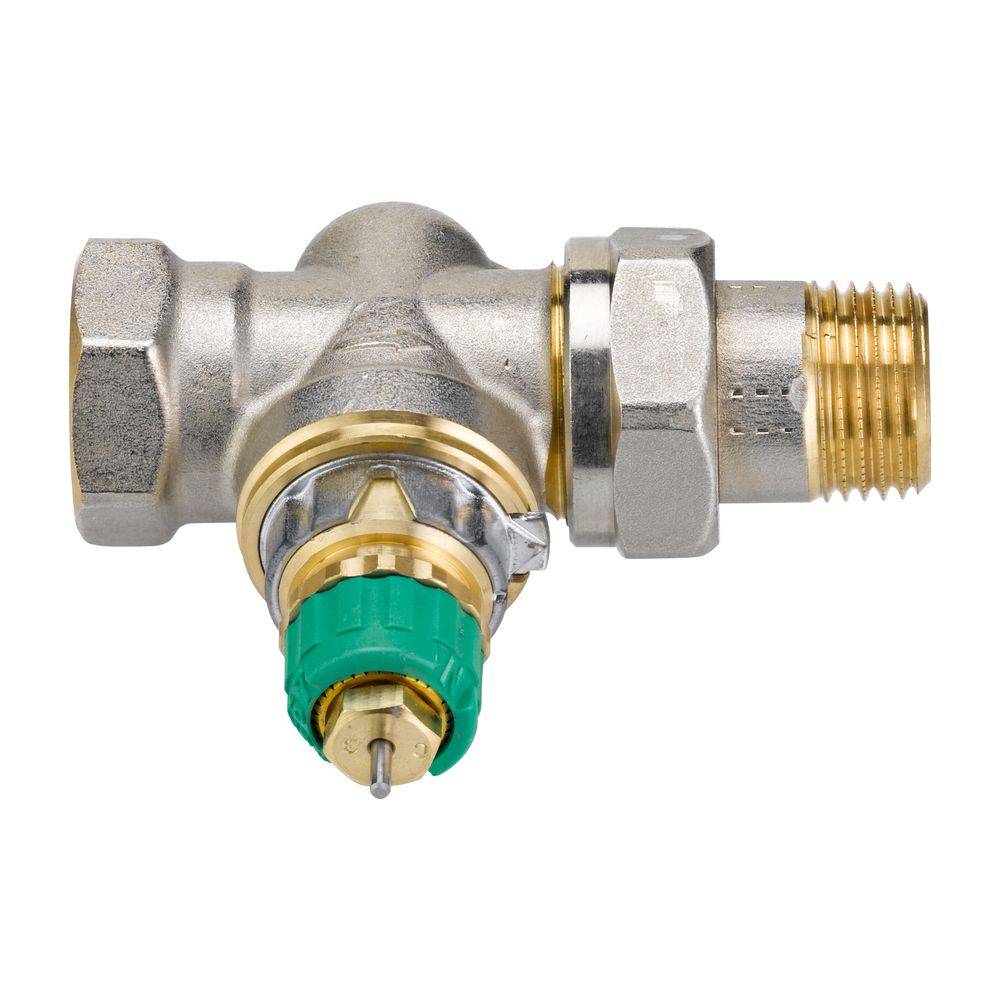

Danfoss dynamisches Ventil RA-DV, DN 15, druckunabhängig, R 1/2", Durchgangsausführung, vernickelt
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 25,20
zzgl. gesetzl. MwSt.
€ 5,50
Highlights & Details
- Danfoss "Dynamic Valve" RA-DV druckunabhängiges, voreinstellbares Ventilgehäuse gemäß DIN EN 215 CEN, Begrenzung der Wassermenge mit Voreinstellung durch Kulisse und optische Einstellkontrolle, mit eingebautem Differenzdruckregler für konstante Wassermengen, Gehäuse aus Messing, für Gewinde- und Klemm- verbindung, Stopfbuchse unter Anlagendruck ohne Spezialwerkzeug auswechselbar, mit grüner Bauschutzkappe, Pumpenoptimierung durch Differenzdruckmessung am RA-DV max. Betriebsdruck: 10 bar max. Differenzdruck: 0,6 bar* min. Differenzdruck: 0,1 bar* * min. bis max. Volumenstrom max. Vorlauftemperatur: 95 C Bauform: Durchgang Anschluss NW: DN 15 Eintritt/Austritt: Rp 1/2, R 1/2 Oberfläche: matt vernickelt Einstellbereich: 16 bis 135 l/h Fabrikat: Danfoss Typ: RA-DV 15 Bestell-Nr.: 013G7724
Technische Daten
- Hersteller-Artikelnummer: 013G7724
- Hersteller-Warengruppe: Thermostatische Heizkörperventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: RA-DV
- Hersteller-Serie: Ventilgehäuse
- Unterliegt EU Trinkwasserverordnung: Nein
- Bauhöhe: 38
- Werkstoff des Gehäuses: Messing
- Mit Quetschset: nein
- Geeignet für Einrohrsystem: ja
- Geeignet für Zweirohrsystem: nein
- Vorab einstellbar: ja
- Voreinstellung: ohne Schlagdämpfer
- Breite
97.0000 mm
- Höhe
92.0000 mm
- Abm.
(B x H x T) 97.0000 x 92.0000 x 38.0000 mm
- Tiefe
38.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 904059654 Danfoss dynamisches Ventil RA-DV, DN 15, druckunabhängig, R 1/2", Durchgangsausführung, vernickelt
Beschreibung
Der Danfoss Dynamic Valve RA-DV 15 ist ein druckunabhängiges, voreinstellbares Ventilgehäuse in Durchgangsausführung und vernickelter Oberfläche. Es ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert und ermöglicht eine präzise Regelung der Wassermenge. Das Ventilgehäuse eignet sich für thermostatische Fühlerelemente mit einem Danfoss RA-Anschluss und trägt zur Optimierung von Heizungsanlagen bei.
Wie funktioniert das Dynamic Valve RA-DV?Das Danfoss Dynamic Valve RA-DV ist mit einem eingebauten Differenzdruckregler ausgestattet, der den Differenzdruck konstant auf einem Wert von 0,1 bar hält. Dies stellt eine gleichbleibende Wassermenge im System sicher. Die Voreinstellung der maximalen Wassermenge erfolgt über einen integrierten Durchflussbegrenzer mit Kulisse und optischer Einstellkontrolle. Der Einstellbereich liegt zwischen 10 und 135 Litern pro Stunde.
Welche Materialien und Merkmale zeichnen das Ventil aus?Das Gehäuse des RA-DV Ventilgehäuses besteht aus robustem Messing und ist matt vernickelt. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und in einem geschmierten O-Ring gelagert. Eine Besonderheit ist die Möglichkeit, die komplette Stopfbuchse des Ventils unter Anlagendruck ohne Spezialwerkzeug auszuwechseln. Zur einfachen Unterscheidung von anderen Ventilkörpern der Danfoss RA-Reihe ist das RA-DV Ventilgehäuse mit einer grünen Schutzkappe und einem grünen Einstellring versehen.
Was ist bei der Installation und Wartung zu beachten?Für eine optimale Funktion und Langlebigkeit des Ventils ist die Zusammensetzung des Heizwassers gemäß der Richtlinie VDI 2035 wichtig, um Steinbildung und Korrosion vorzubeugen. Bei der Verwendung von Wasseraufbereitungssystemen sind die Dosierungsanweisungen des Herstellers zu befolgen. Gemische mit Mineralöl sollten vermieden werden. Die mitgelieferte Schutzkappe dient der manuellen Regulierung während der Bauphase, sollte jedoch nicht als Absperrvorrichtung verwendet werden. Hierfür ist ein Spezialhandversteller vorgesehen.
Technische Daten
max. Betriebsdruck: 10 bar
max. Differenzdruck: 0,6 bar
min. Differenzdruck: 0,1 bar
max. Vorlauftemperatur: 95 °C
Bauform: Durchgang
Anschluss: Rp 1/2, R 1/2
Anschluss NW: DN 15
Oberfläche: matt vernickelt
Einstellbereich: 10 bis 135 l/h
Werkstoff des Gehäuses: Messing
Das Danfoss Dynamic Valve RA-DV 15 bietet eine zuverlässige und präzise Regelung der Wassermenge in Zweirohr-Pumpenwarmwasseranlagen. Mit einem maximalen Betriebsdruck von 10 bar und einem Einstellbereich von 10 bis 135 l/h trägt dieses Ventilgehäuse maßgeblich zur Effizienz und Stabilität des Heizungssystems bei. Die robuste Bauweise aus Messing und die Möglichkeit des Stopfbuchsenwechsels unter Anlagendruck unterstreichen die hohe Qualität und Wartungsfreundlichkeit des Produkts.
Wie funktioniert das Dynamic Valve RA-DV?Das Danfoss Dynamic Valve RA-DV ist mit einem eingebauten Differenzdruckregler ausgestattet, der den Differenzdruck konstant auf einem Wert von 0,1 bar hält. Dies stellt eine gleichbleibende Wassermenge im System sicher. Die Voreinstellung der maximalen Wassermenge erfolgt über einen integrierten Durchflussbegrenzer mit Kulisse und optischer Einstellkontrolle. Der Einstellbereich liegt zwischen 10 und 135 Litern pro Stunde.
Welche Materialien und Merkmale zeichnen das Ventil aus?Das Gehäuse des RA-DV Ventilgehäuses besteht aus robustem Messing und ist matt vernickelt. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und in einem geschmierten O-Ring gelagert. Eine Besonderheit ist die Möglichkeit, die komplette Stopfbuchse des Ventils unter Anlagendruck ohne Spezialwerkzeug auszuwechseln. Zur einfachen Unterscheidung von anderen Ventilkörpern der Danfoss RA-Reihe ist das RA-DV Ventilgehäuse mit einer grünen Schutzkappe und einem grünen Einstellring versehen.
Was ist bei der Installation und Wartung zu beachten?Für eine optimale Funktion und Langlebigkeit des Ventils ist die Zusammensetzung des Heizwassers gemäß der Richtlinie VDI 2035 wichtig, um Steinbildung und Korrosion vorzubeugen. Bei der Verwendung von Wasseraufbereitungssystemen sind die Dosierungsanweisungen des Herstellers zu befolgen. Gemische mit Mineralöl sollten vermieden werden. Die mitgelieferte Schutzkappe dient der manuellen Regulierung während der Bauphase, sollte jedoch nicht als Absperrvorrichtung verwendet werden. Hierfür ist ein Spezialhandversteller vorgesehen.
Technische Daten
max. Betriebsdruck: 10 bar
max. Differenzdruck: 0,6 bar
min. Differenzdruck: 0,1 bar
max. Vorlauftemperatur: 95 °C
Bauform: Durchgang
Anschluss: Rp 1/2, R 1/2
Anschluss NW: DN 15
Oberfläche: matt vernickelt
Einstellbereich: 10 bis 135 l/h
Werkstoff des Gehäuses: Messing
Das Danfoss Dynamic Valve RA-DV 15 bietet eine zuverlässige und präzise Regelung der Wassermenge in Zweirohr-Pumpenwarmwasseranlagen. Mit einem maximalen Betriebsdruck von 10 bar und einem Einstellbereich von 10 bis 135 l/h trägt dieses Ventilgehäuse maßgeblich zur Effizienz und Stabilität des Heizungssystems bei. Die robuste Bauweise aus Messing und die Möglichkeit des Stopfbuchsenwechsels unter Anlagendruck unterstreichen die hohe Qualität und Wartungsfreundlichkeit des Produkts.
