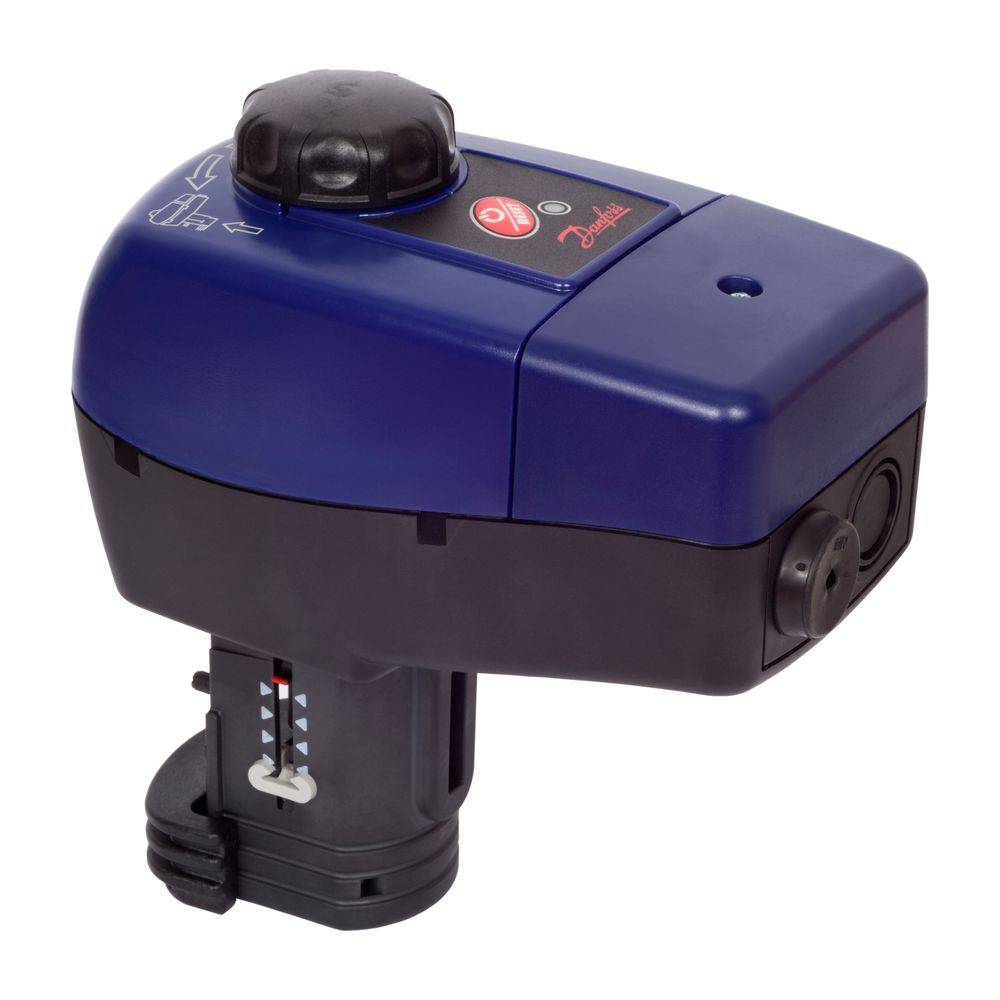

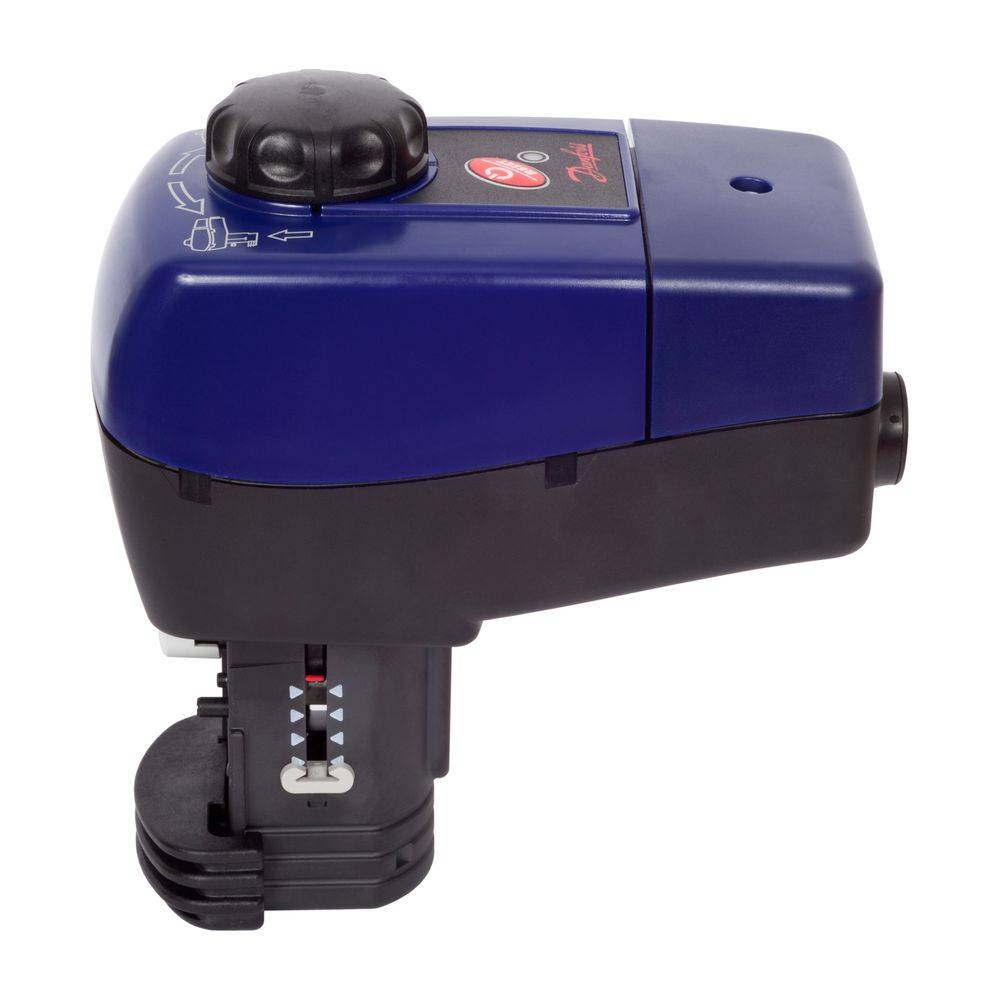

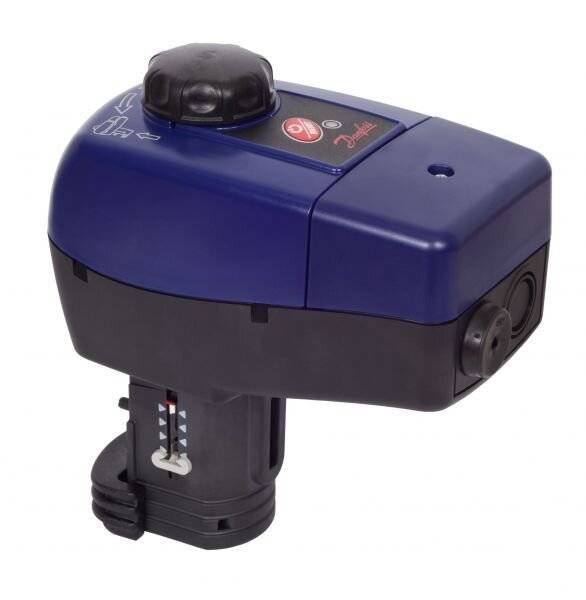

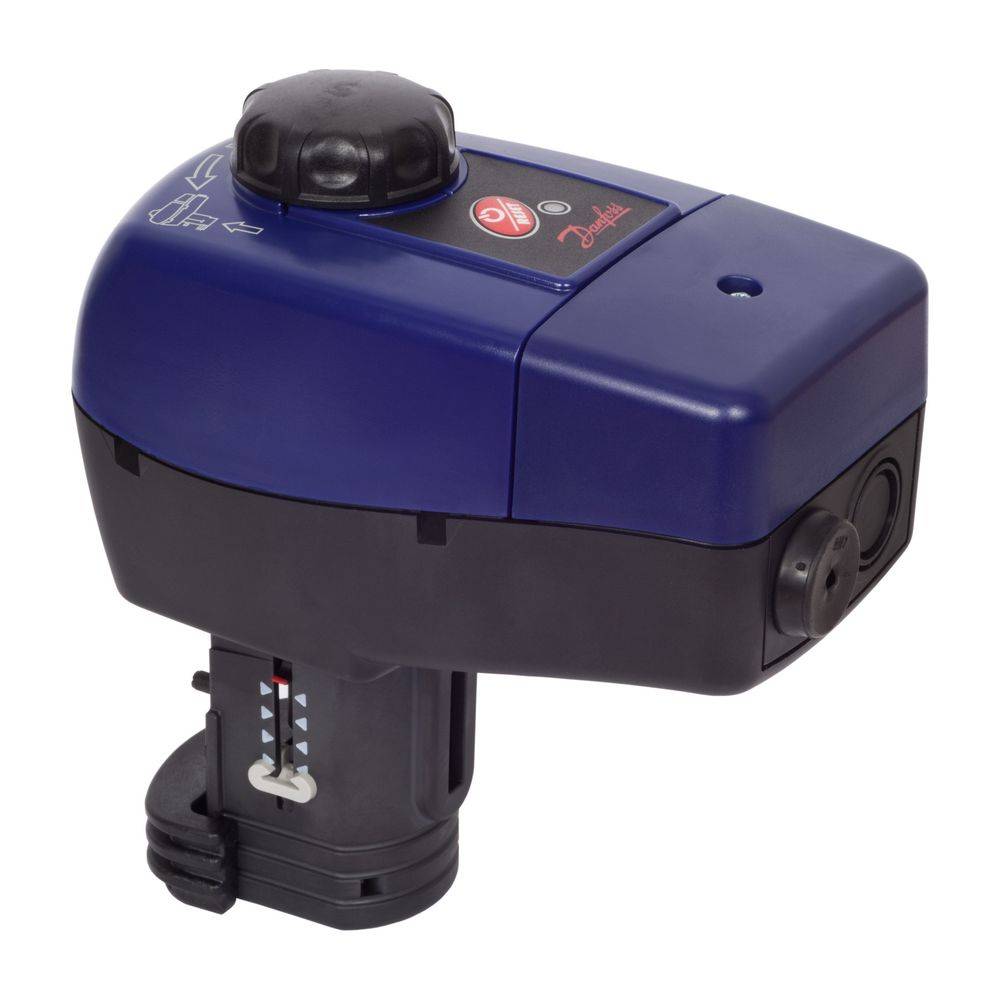

Danfoss elektrischer Stellantrieb AME 435 QM, DN 40-100, 24V, 50Hz
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 308,92
zzgl. gesetzl. MwSt.
€ 5,50
Nur noch 8 Stück verfügbar
Highlights & Details
- Danfoss elektrischer Stellantrieb AME 435 QM mit Direktanschluss für AB-QM 40-100, Eingangssignal stetig, lastabhängige Endabschaltung, automatische Hubanpassung. Versorgungsspannung: 24 V ac/dc Leistungsaufnahme : 4,5 VA 50Hz Eingangssignal : 0(2)-10V 0(4)-20mA Stellkraft : min 400N Max. Hub : 20 mm Stellzeit : 7,5 oder 15 s/mm Handverstellung : mechanisch Max Mediumstemp. : 120 C Umgebungstemperatur: 0 bis 55 C Schutzart: IP 54 Fabrikat: Danfoss Typ: AME 435 QM Bestell-Nr.: 082H0171
Technische Daten
- Hersteller-Artikelnummer: 082H0171
- Hersteller-Warengruppe: Strangventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: AME 435 QM
- Hersteller-Serie: Motorische Stellantriebe
- Unterliegt EU Trinkwasserverordnung: Nein
- Baulänge: 165
- Ausführung: linear
- Bauhöhe: 115
- Bautiefe: 186
- Steuersignal: 0 - 10 V / 4 - 20 mA
- Werkstoff des Gehäuses: Kunststoff
- Umgebungstemperatur: 55
- Geeignet für Handbedienung: ja
- Potentialfreier Schaltkontakt: nein
- Explosionsgeschützt: nein
- Schutzart (IP): IP54
- Hilfskontakte optional: nein
- Geeignet für Belüftungsarmaturen: nein
- Automatische Huberkennung: ja
- Mit Sicherheitsfunktion: nein
- Spannungsfrei wenn geschlossen: nein
- Anschluss an Ventil: markengebunden
- Mit mechanischem Standanzeiger: ja
- Zustandsmeldung: 0 - 10 V
- Laufzeit: 7,5
- Hublänge: 20
- Geeignet für Ventile: ja
- Max. elektrische Leistungsaufnahme: 4,5
- Übertragung: mit Zahnrädern
- Arbeitsbereich einstellbar: ja
- Mit Nullspannungsrücklauf: nein
- Netzspannung: 24 V AC
- Hilfskontakte: nein
- Endkontakte: ohne
- Verstellkraft: 400
- Selbsteinstellbare Schlaglänge: ja
- Einstellbare Zustandsmeldung: nein
- Montageart
keine spezielle Montage erforderlich
- Betriebsart
elektronisch
- Abm.
(B x H x T) 186.0000 x 165.0000 x 115.0000 mm
- Passend für
Heizgeräte
- Betriebsspannung
24 V DC/AC
- Display
Nein
- Breite
186.0000 mm
- Höhe
165.0000 mm
- Tiefe
115.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 914202249 Danfoss elektrischer Stellantrieb AME 435 QM, DN 40-100, 24V, 50Hz
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 914202249 Danfoss elektrischer Stellantrieb AME 435 QM, DN 40-100, 24V, 50Hz
Beschreibung

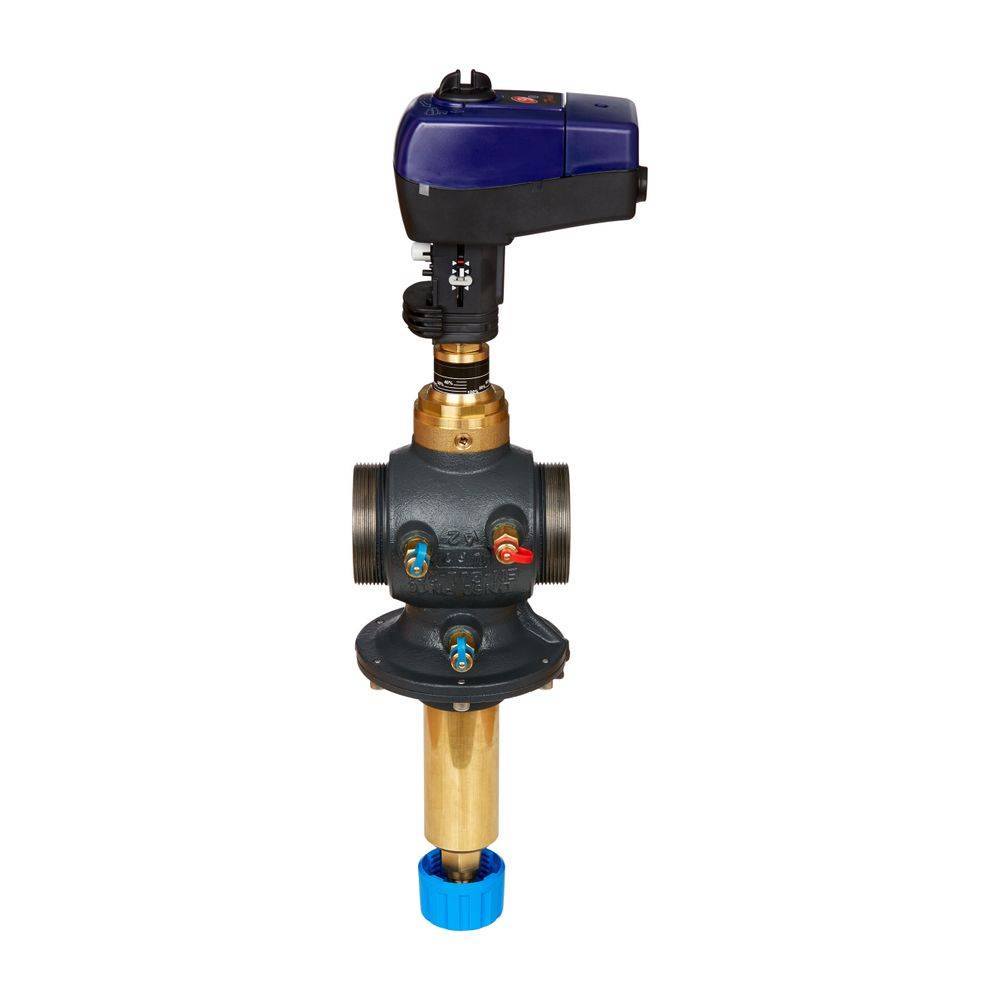

Der Danfoss elektrische Stellantrieb AME 435 QM ist für den Direktanschluss an AB-QM Ventile der Nennweiten DN 40 bis DN 100 konzipiert. Dieses Gerät arbeitet mit einem stetigen Eingangssignal und bietet eine automatische Hubanpassung. Es ist für eine Versorgungsspannung von 24 V ac/dc bei 50 Hz ausgelegt.
Welche Funktionen bietet der Stellantrieb?Der Danfoss Stellantrieb AME 435 QM zeichnet sich durch eine lastabhängige Endabschaltung aus, die eine präzise Positionierung sicherstellt. Die automatische Hubanpassung ermöglicht eine flexible Integration in verschiedene Systeme. Für Wartungs- oder Installationszwecke ist eine mechanische Handverstellung vorgesehen.
Für welche Anwendungen ist der Stellantrieb geeignet?Der Stellantrieb ist speziell für den Einsatz mit Danfoss AB-QM Ventilen der Größen DN 40 bis DN 100 vorgesehen. Er ist für Medientemperaturen von bis zu 120 °C und Umgebungstemperaturen von 0 bis 55 °C ausgelegt. Die Schutzart IP54 ermöglicht den Betrieb in anspruchsvollen Umgebungen. Die Installation erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge.
Welche technischen Merkmale zeichnen das Gerät aus?Mit einer Leistungsaufnahme von 4,5 VA und einer Stellkraft von mindestens 400 N bietet der Stellantrieb eine zuverlässige Performance. Der maximale Hub beträgt 20 mm. Die Stellzeit liegt bei 7,5 oder 15 Sekunden pro Millimeter. Das Gehäuse besteht aus robustem Kunststoff. Die Steuerung erfolgt über ein Eingangssignal von 0-10 V oder 4-20 mA, und eine Zustandsmeldung ist über 0-10 V verfügbar. Ein mechanischer Standanzeiger ist integriert.
Technische Daten
Versorgungsspannung: 24 V ac/dc
Leistungsaufnahme: 4,5 VA
Eingangssignal: 0-10 V / 4-20 mA
Stellkraft: min 400 N
Maximaler Hub: 20 mm
Stellzeit: 7,5 oder 15 s/mm
Max. Mediumstemperatur: 120 °C
Umgebungstemperatur: 0 bis 55 °C
Schutzart: IP54
Gehäusematerial: Kunststoff
Der Danfoss elektrische Stellantrieb AME 435 QM ist eine robuste und präzise Lösung für die Ventilsteuerung in Heizungs-, Klima- und Lüftungsanlagen. Mit seiner automatischen Hubanpassung, einer Stellkraft von mindestens 400 N und der Schutzart IP54 stellt er eine zuverlässige Komponente für Danfoss AB-QM Ventile der Nennweiten DN 40 bis DN 100 dar. Die einfache Installation und die vielseitigen Steuerungsmöglichkeiten machen ihn zu einer effizienten Wahl.
