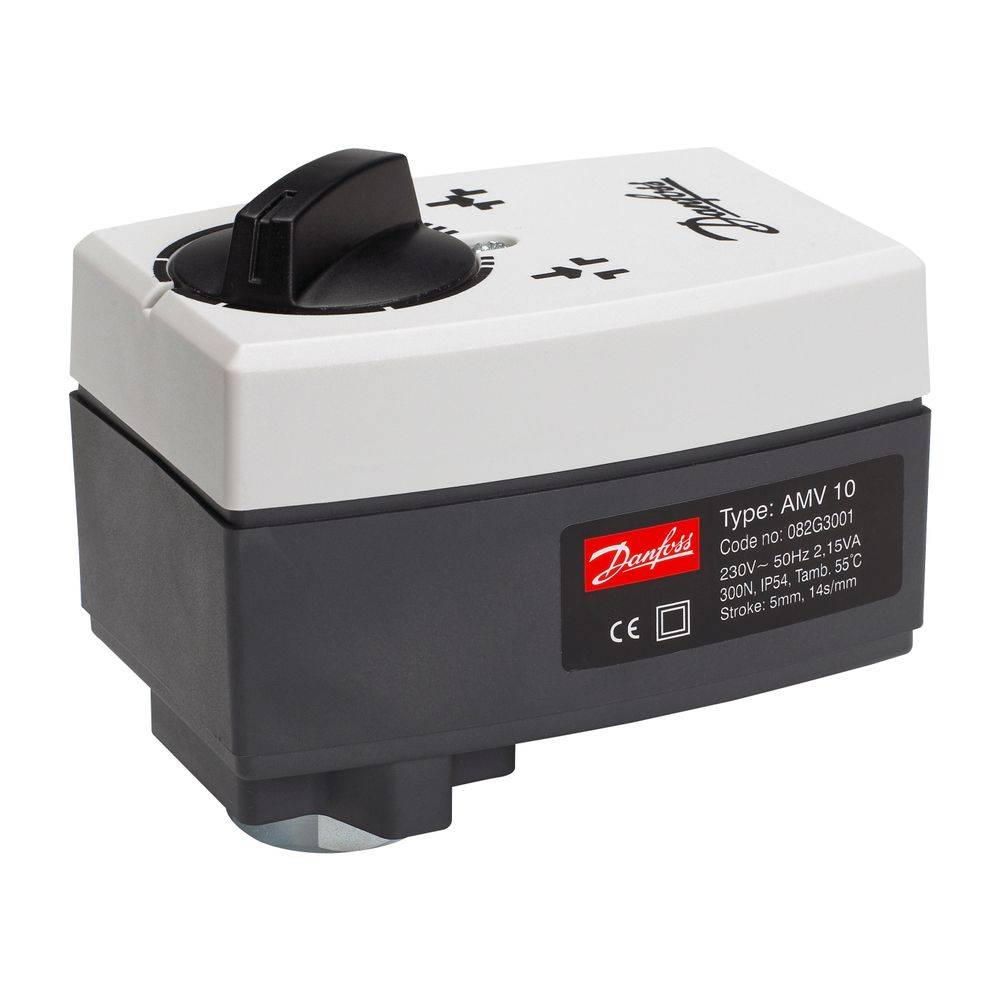

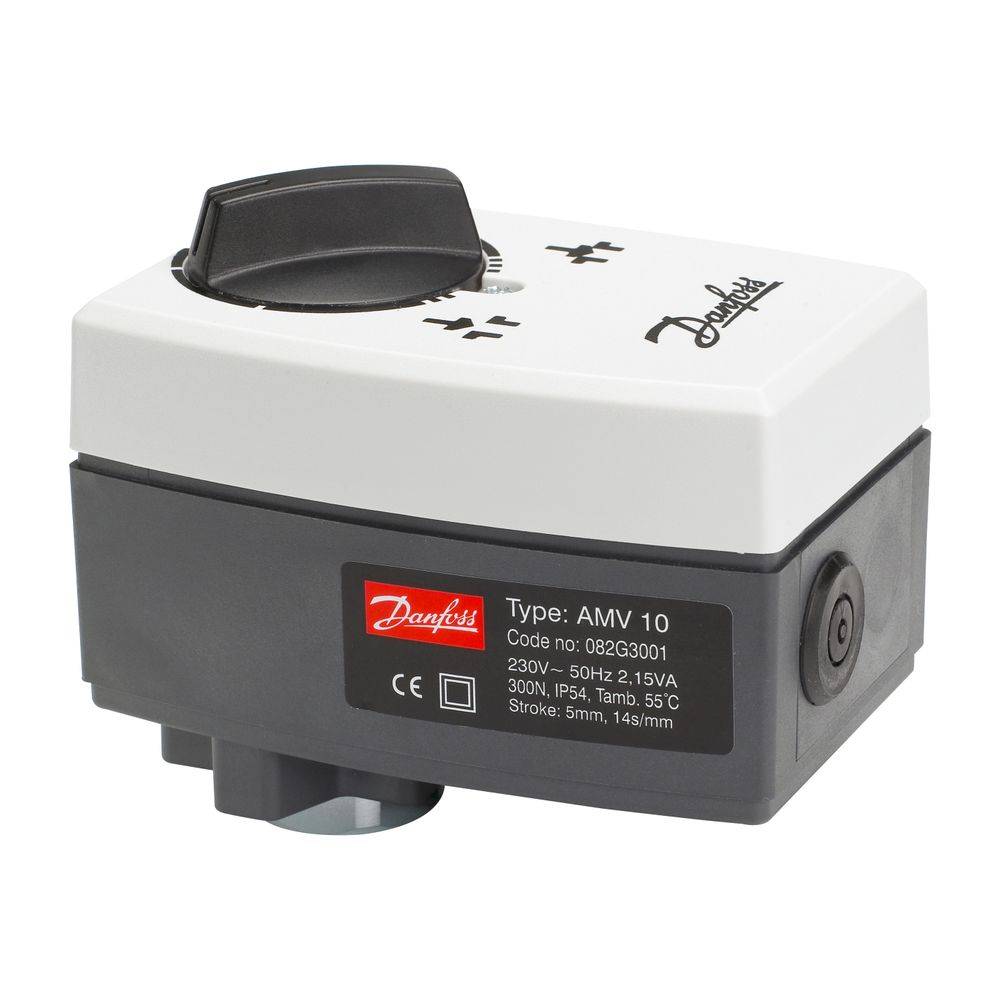

Danfoss elektrischer Stellantrieb AMV 10, 3 Punkt Schritt, ohne Sicherheitsfunktion
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 265,56
zzgl. gesetzl. MwSt.
€ 5,50
Technische Daten
- Hersteller-Artikelnummer: 082G3001
- Hersteller-Warengruppe: Komponenten (Fernwärme)
- Hersteller-Produktgruppe: Danfoss Fernwärme
- Hersteller-Modellnummer: AMV 10
- Hersteller-Serie: Elektrische Stellantriebe
- Unterliegt EU Trinkwasserverordnung: Nein
- Baulänge: 130
- Bauhöhe: 95
- Bautiefe: 134
- Steuersignal: Dreipunkt
- Werkstoff des Gehäuses: Kunststoff
- Umgebungstemperatur: 55
- Geeignet für Handbedienung: ja
- Explosionsgeschützt: nein
- Schutzart (IP): IP54
- Schutzart (NEMA): 2
- Geeignet für Belüftungsarmaturen: nein
- Mit mechanischem Standanzeiger: ja
- Zustandsmeldung: ohne
- Laufzeit: 0
- Hublänge: 5
- Geeignet für Ventile: ja
- Max. elektrische Leistungsaufnahme: 2
- Übertragung: magnetisch
- Arbeitsbereich einstellbar: ja
- Mit Nullspannungsrücklauf: nein
- Netzspannung: 230 V AC
- Hilfskontakte: nein
- Selbsteinstellbare Schlaglänge: ja
- Betriebsart
elektronisch
- Hub
5 mm
2.15 VA
- Schließkraft
300 N
- Betriebsspannung
230 V/AC
- Abm. Stellantrieb (L x B x H)
130 x 134 x 95 mm
- Inhalt
1 St.
- Abm.
(B x H x T) 134.0000 x 130.0000 x 95.0000 mm
- Tiefe
95.0000 mm
- Höhe
130.0000 mm
- Breite
134.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915612338 Danfoss elektrischer Stellantrieb AMV 10, 3 Punkt Schritt, ohne Sicherheitsfunktion
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 915612338 Danfoss elektrischer Stellantrieb AMV 10, 3 Punkt Schritt, ohne Sicherheitsfunktion
Beschreibung
Der Danfoss elektrische Stellantrieb AMV10 ist eine zuverlässige Lösung für die präzise Steuerung von Ventilen in Heizungs- und Klimaanlagen. Dieser Stellantrieb arbeitet mit einem 3-Punkt-Schrittsignal und ist speziell für Anwendungen konzipiert, die keine Sicherheitsfunktion erfordern. Er ist kompatibel mit Danfoss Ventilen der Typen VS, VM, VB, AVQM und VMV im Nennweitenbereich DN 15 bis 25.
Wie wird der Stellantrieb AMV10 eingesetzt?Der Stellantrieb AMV10 ist für den Einsatz mit verschiedenen Danfoss Ventiltypen wie VS, VM, VB, AVQM und VMV vorgesehen. Er eignet sich für Ventile mit Nennweiten von DN 15 bis 25. Die automatische Anpassung des Hubs an die Ventilendlagen trägt zu einer effizienten und schnellen Inbetriebnahme bei. Eine mechanische Handverstellung ist möglich.
Welche technischen Merkmale zeichnen den AMV10 aus?Der Stellantrieb AMV10 verfügt über eine lastabhängige Abschaltung, die einen Überlastungsschutz für den Stellantrieb und das Ventil sicherstellt. Ein digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an den Klemmen 4 oder 5 verfügbar. Der Aufbau ist robust und das Gewicht gering, was die Installation und Handhabung erleichtert. Der Arbeitsbereich ist einstellbar und eine selbsteinstellbare Schlaglänge ist vorhanden. Ein mechanischer Standanzeiger ist integriert.
Technische Daten
Nennspannung: 230 VAC, 50 Hz/60 Hz
Eingangssignal: 3-Punkt-Schritt
Stellkraft: 300 N
Stellgeschwindigkeit: 14 s/mm
Max. Medientemperatur: 130 °C
Hublänge: 5 mm
Leistungsaufnahme: 2,15 VA
Umgebungstemtemperatur: 0 bis 55 °C
Schutzart: IP54
Werkstoff Gehäuse: Kunststoff
Der Danfoss elektrische Stellantrieb AMV10 bietet eine zuverlässige und präzise Ventilsteuerung für diverse Anwendungen. Mit einer Stellkraft von 300 N und einer Stellgeschwindigkeit von 14 s/mm sorgt er für eine effiziente Regelung. Die robuste Bauweise und Funktionen wie der Überlastungsschutz machen ihn zu einer langlebigen Komponente in modernen Heizungs- und Klimasystemen.
Wie wird der Stellantrieb AMV10 eingesetzt?Der Stellantrieb AMV10 ist für den Einsatz mit verschiedenen Danfoss Ventiltypen wie VS, VM, VB, AVQM und VMV vorgesehen. Er eignet sich für Ventile mit Nennweiten von DN 15 bis 25. Die automatische Anpassung des Hubs an die Ventilendlagen trägt zu einer effizienten und schnellen Inbetriebnahme bei. Eine mechanische Handverstellung ist möglich.
Welche technischen Merkmale zeichnen den AMV10 aus?Der Stellantrieb AMV10 verfügt über eine lastabhängige Abschaltung, die einen Überlastungsschutz für den Stellantrieb und das Ventil sicherstellt. Ein digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an den Klemmen 4 oder 5 verfügbar. Der Aufbau ist robust und das Gewicht gering, was die Installation und Handhabung erleichtert. Der Arbeitsbereich ist einstellbar und eine selbsteinstellbare Schlaglänge ist vorhanden. Ein mechanischer Standanzeiger ist integriert.
Technische Daten
Nennspannung: 230 VAC, 50 Hz/60 Hz
Eingangssignal: 3-Punkt-Schritt
Stellkraft: 300 N
Stellgeschwindigkeit: 14 s/mm
Max. Medientemperatur: 130 °C
Hublänge: 5 mm
Leistungsaufnahme: 2,15 VA
Umgebungstemtemperatur: 0 bis 55 °C
Schutzart: IP54
Werkstoff Gehäuse: Kunststoff
Der Danfoss elektrische Stellantrieb AMV10 bietet eine zuverlässige und präzise Ventilsteuerung für diverse Anwendungen. Mit einer Stellkraft von 300 N und einer Stellgeschwindigkeit von 14 s/mm sorgt er für eine effiziente Regelung. Die robuste Bauweise und Funktionen wie der Überlastungsschutz machen ihn zu einer langlebigen Komponente in modernen Heizungs- und Klimasystemen.
