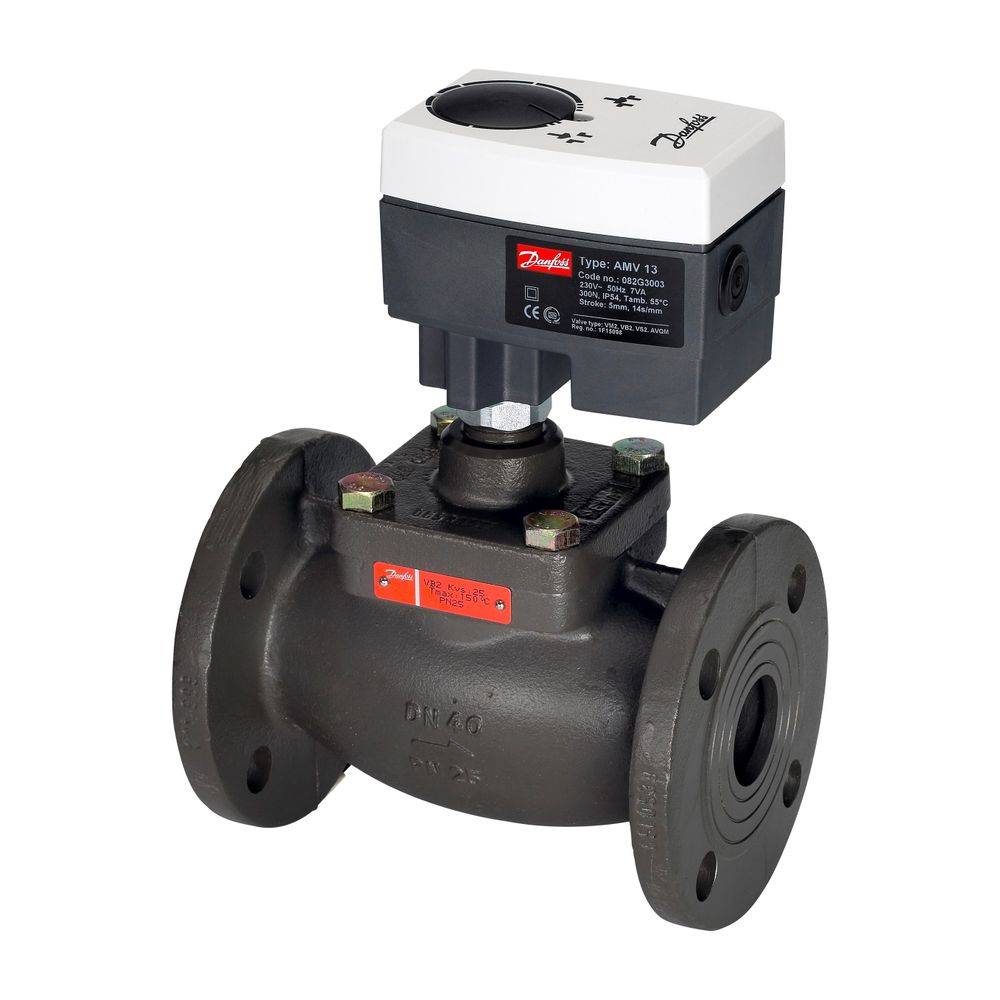

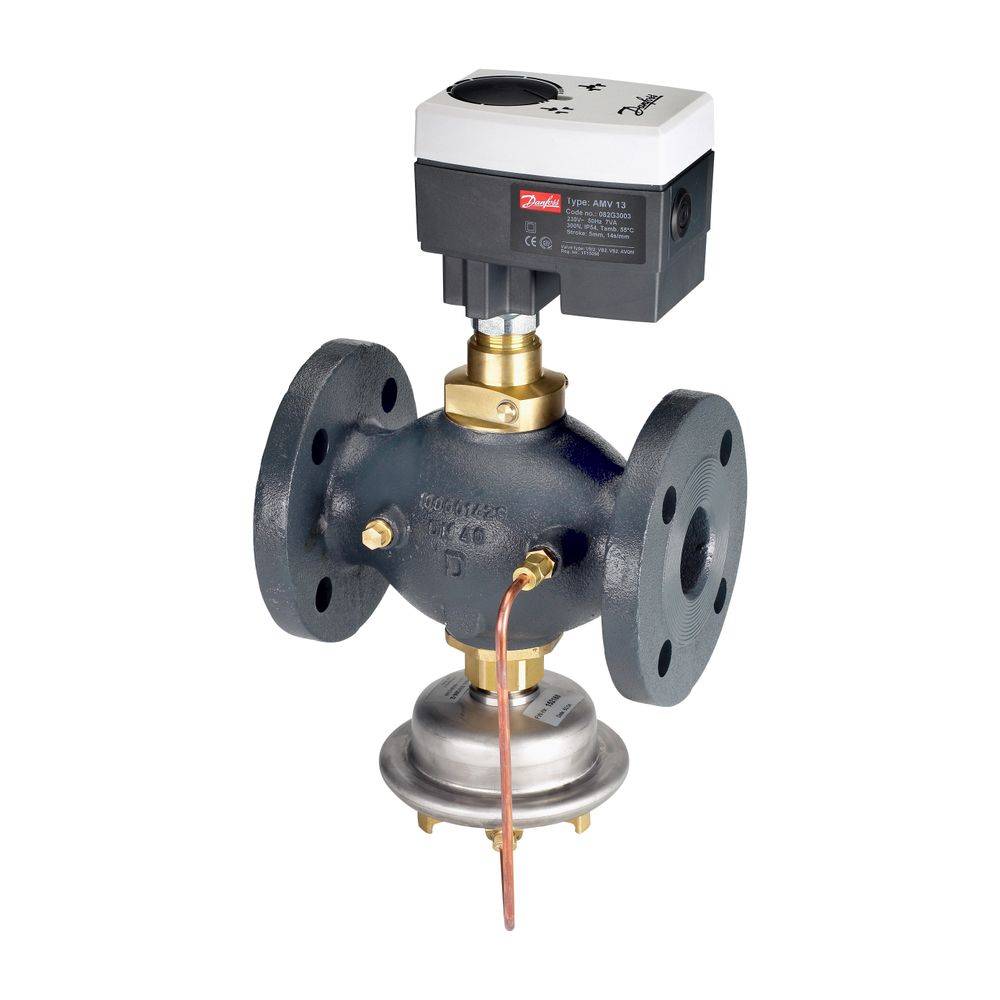

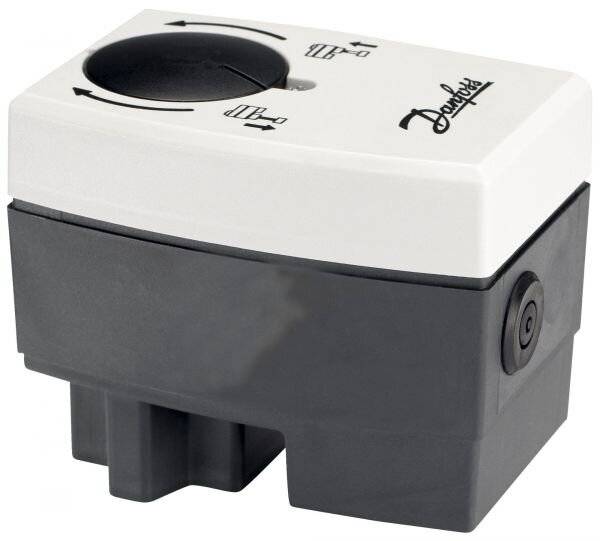

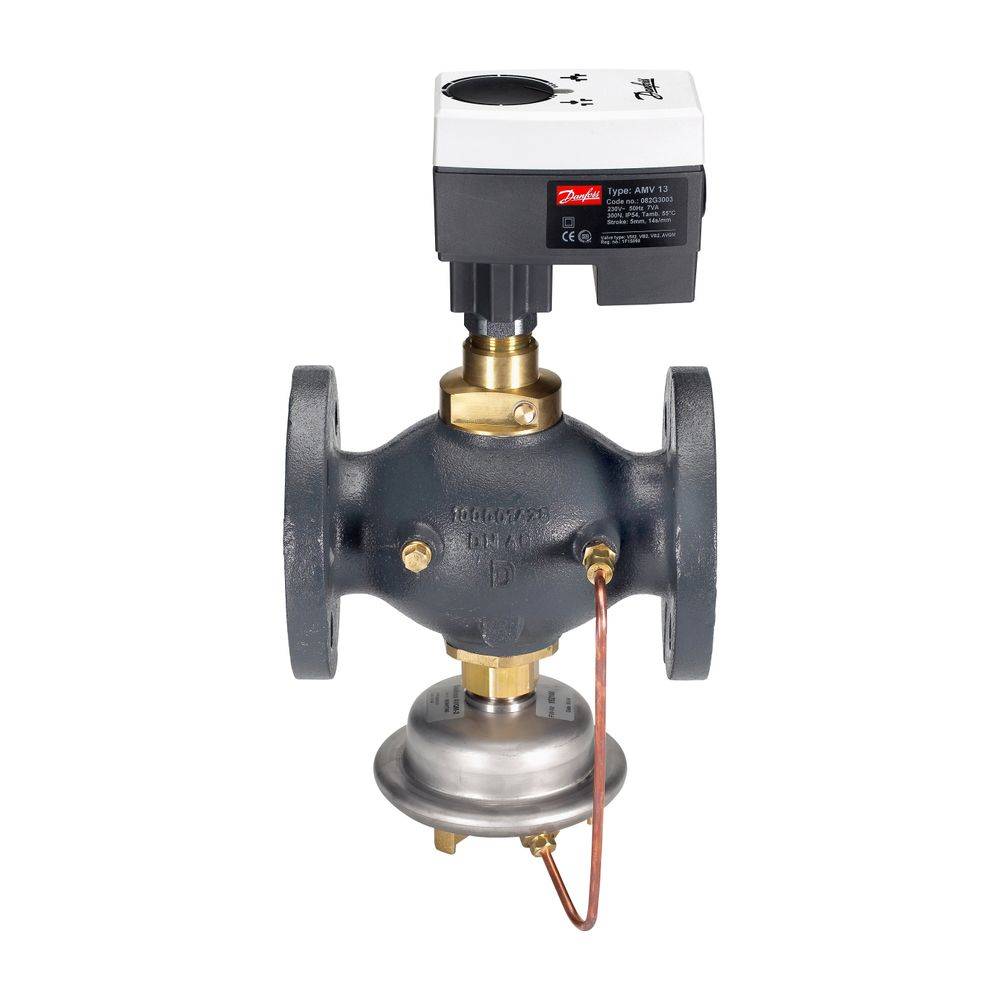

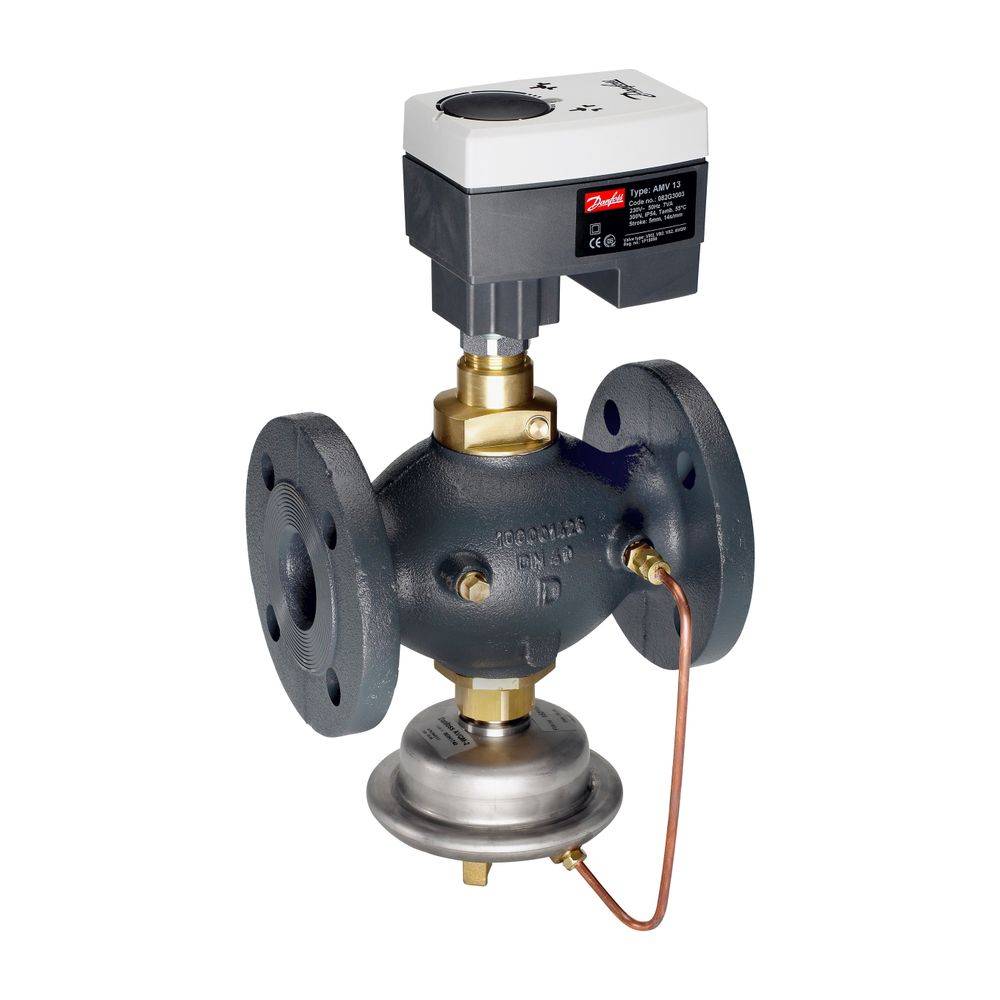

Danfoss elektrischer Stellantrieb AMV 13, 3 Punkt Schritt, mit Sicherheitsfunktion

Der elektrische Stellantrieb AMV13 von Danfoss ist eine zuverlässige Komponente für die präzise Ventilsteuerung in Heizungs-, Klima- und Fernwärmeanlagen. Er arbeitet mit einem 3-Punkt-Schrittsignal und verfügt über eine integrierte Sicherheitsfunktion, die den Anforderungen der DIN EN 14597 entspricht. Dieser Stellantrieb ist speziell für den Einsatz an Ventilen der Nennweiten DN 15 bis DN 25 konzipiert und bietet eine automatische Hubanpassung für eine verkürzte Inbetriebnahmezeit.
Welche Sicherheitsmerkmale bietet der Danfoss AMV13?Der AMV13 verfügt über eine Sicherheitsfunktion, die den Anforderungen der DIN EN 14597 entspricht. Diese wird bei Stromausfall oder bei Abschaltung der Stromversorgung durch einen Sicherheitsthermostat automatisch aktiviert, wobei die Antriebsstange ausfährt. Eine lastabhängige Abschaltung schützt zudem den Stellantrieb und das Ventil vor Überlastung. Diese Mechanismen erhöhen die Betriebssicherheit und tragen zur Langlebigkeit des Systems bei.
Wie erfolgt die Steuerung und Rückmeldung des Stellantriebs?Die Ansteuerung des Stellantriebs erfolgt über ein 3-Punkt-Schrittsignal, was eine präzise Positionierung des Ventils ermöglicht. Ein digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an den Klemmen 4 oder 5 verfügbar. Für manuelle Eingriffe ist eine mechanische Handverstellung integriert. Die Übertragung der Signale erfolgt magnetisch, was eine zuverlässige Kommunikation sicherstellt.
Welche technischen Spezifikationen zeichnen den AMV13 aus?Der Danfoss AMV13 arbeitet mit einer Nennspannung von 230 V AC bei 50 Hz und einer Leistungsaufnahme von 7 VA. Die Stellkraft beträgt 300 N, und die Stellgeschwindigkeit liegt bei 14 Sekunden pro Millimeter Hub. Der Stellantrieb ist für eine maximale Medientemperatur von 130 °C ausgelegt. Die Schutzart IP54 ermöglicht einen Schutz gegen Staub und Spritzwasser, wodurch der Einsatz in verschiedenen Umgebungen möglich ist. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 °C und 55 °C. Das Gehäuse besteht aus robustem Kunststoff.
Welche Abmessungen hat der Stellantrieb?Der elektrische Stellantrieb AMV13 hat eine Bauhöhe von 95 mm, eine Baulänge von 130 mm und eine Bautiefe von 133 mm. Die Hublänge beträgt 5 mm. Diese kompakten Abmessungen ermöglichen eine flexible Integration in bestehende Anlagen und erleichtern die Installation.
Technische Daten
Nennspannung: 230 V AC, 50 Hz
Leistungsaufnahme: 7 VA
Eingangsstellsignal: 3-Punkt-Schritt
Stellkraft: 300 N
Stellgeschwindigkeit: 14 s/mm
Max. Medientemperatur: 130 °C
Umgebungstemperatur: 0 bis 55 °C
Schutzart: IP54
Bauhöhe: 95 mm
Hublänge: 5 mm

Der Danfoss elektrische Stellantrieb AMV13 ist eine robuste und effiziente Lösung für die Ventilsteuerung. Seine Sicherheitsfunktion, die den Anforderungen der DIN EN 14597 entspricht, die präzise 3-Punkt-Schritt-Ansteuerung und eine Stellkraft von 300 N ermöglichen einen zuverlässigen Betrieb. Mit einer maximalen Medientemperatur von 130 °C und der Schutzart IP54 ist dieser Stellantrieb für vielfältige Anwendungen in der Gebäudetechnik geeignet.
