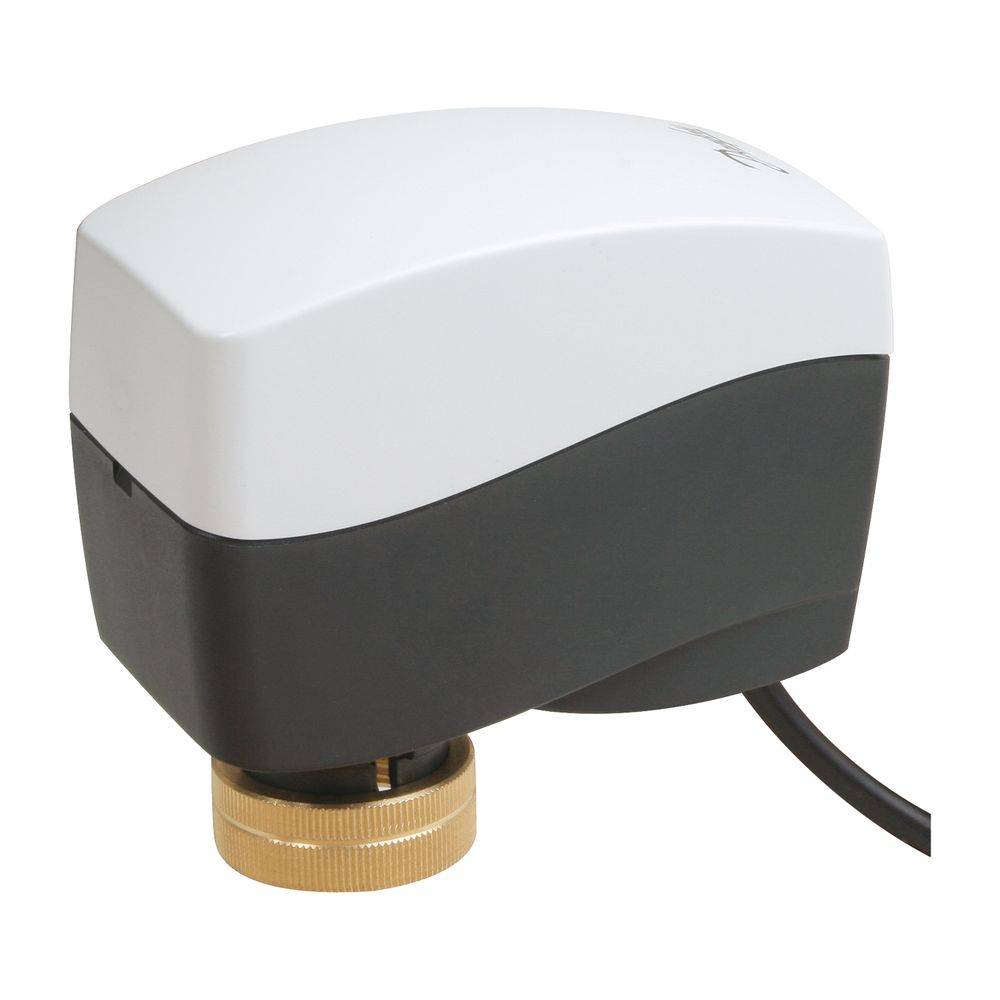

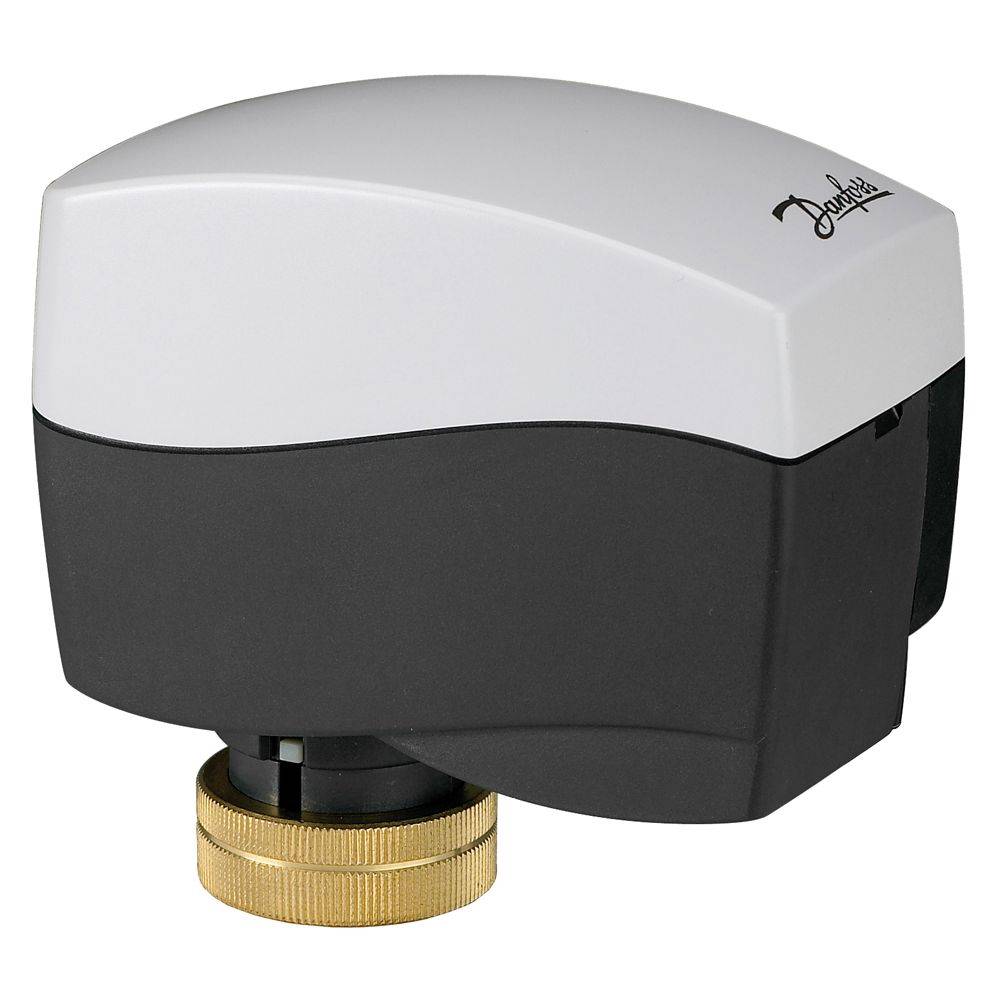

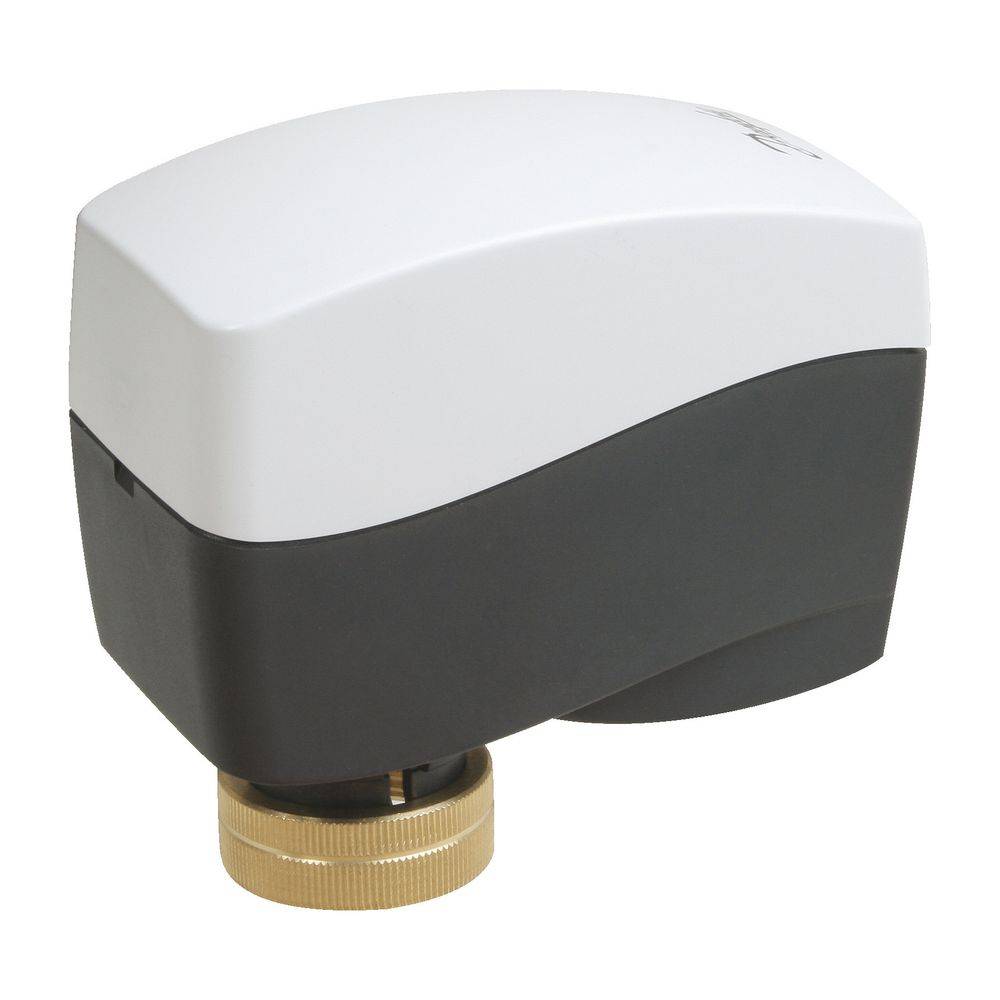

Danfoss elektrischer Stellantrieb AMV 140, 230V, DN 15-32, 3 Punkt Schritt, ohne Sicherheitsfunktion
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 178,90
zzgl. gesetzl. MwSt.
€ 5,50
Nur noch 4 Stück verfügbar
Technische Daten
- Hersteller-Artikelnummer: 082H8039
- Hersteller-Warengruppe: Komponenten (Fernwärme)
- Hersteller-Produktgruppe: Danfoss Fernwärme
- Hersteller-Modellnummer: AMV 140
- Hersteller-Serie: Elektrische Stellantriebe
- Unterliegt EU Trinkwasserverordnung: Nein
- Baulänge: 122
- Bauhöhe: 57
- Bautiefe: 143
- Steuersignal: 0 - 10 V
- Werkstoff des Gehäuses: Kunststoff
- Umgebungstemperatur: 55
- Geeignet für Handbedienung: ja
- Explosionsgeschützt: nein
- Schutzart (IP): IP42
- Schutzart (NEMA): 2
- Geeignet für Belüftungsarmaturen: nein
- Mit mechanischem Standanzeiger: ja
- Zustandsmeldung: 0 - 10 V
- Hublänge: 5,5
- Geeignet für Ventile: ja
- Max. elektrische Leistungsaufnahme: 8
- Übertragung: magnetisch
- Arbeitsbereich einstellbar: ja
- Mit Nullspannungsrücklauf: nein
- Netzspannung: 230 V AC
- Hilfskontakte: nein
- Selbsteinstellbare Schlaglänge: ja
- Betriebsart
elektronisch
- Hub
5.5 mm
- Betriebsspannung
230 V/AC
- Abm. Stellantrieb (L x B x H)
122 x 143 x 57 mm
- Inhalt
1 St.
- Abm.
(B x H x T) 143.0000 x 122.0000 x 57.0000 mm
- Tiefe
57.0000 mm
- Höhe
122.0000 mm
- Breite
143.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 916688380 Danfoss elektrischer Stellantrieb AMV 140, 230V, DN 15-32, 3 Punkt Schritt, ohne Sicherheitsfunktion
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 916688380 Danfoss elektrischer Stellantrieb AMV 140, 230V, DN 15-32, 3 Punkt Schritt, ohne Sicherheitsfunktion
Beschreibung
Der elektrische Stellantrieb AMV 140 von Danfoss ist für die präzise Ventilsteuerung in Heizungs- und Fernwärmeanlagen konzipiert. Er arbeitet mit einer Versorgungsspannung von 230 V AC und einem 3-Punkt-Schritt-Stellsignal. Geeignet für Ventile der Nennweiten DN 15 bis DN 32, bietet er eine Stellkraft von 200 N und einen maximalen Hub von 5,5 mm, jedoch ohne integrierte Sicherheitsfunktion.
Wie ist der Danfoss AMV 140 konstruiert und welche Merkmale bietet er?Der Stellantrieb AMV 140 von Danfoss verfügt über ein robustes Gehäuse aus Kunststoff, das eine Schutzart von IP42 ermöglicht. Dies bietet Schutz gegen feste Fremdkörper und fallendes Tropfwasser. Mit einer Bauhöhe von 57 mm, einer Baulänge von 122 mm und einer Bautiefe von 143 mm ist der Antrieb kompakt gebaut. Die Hublänge beträgt 5,5 mm. Eine selbsteinstellbare Schlaglänge und eine magnetische Übertragung unterstützen die effiziente Funktion. Ein mechanischer Standanzeiger ermöglicht die visuelle Kontrolle der aktuellen Position.
Welche Steuerungs- und Rückmeldemöglichkeiten sind vorhanden?Der Danfoss Stellantrieb AMV 140 wird über ein 3-Punkt-Schritt-Stellsignal angesteuert. Der Arbeitsbereich ist einstellbar, was eine flexible Anpassung an unterschiedliche Systemanforderungen ermöglicht. Für die Zustandsmeldung steht ein 0 - 10 V Signal zur Verfügung. Der Antrieb ist nicht mit Hilfskontakten oder einem Nullspannungsrücklauf ausgestattet.
Für welche Anwendungen ist der Stellantrieb geeignet und wie wird er installiert?Dieser elektrische Stellantrieb ist speziell für den Einsatz an Ventilen der Nennweiten DN 15 bis DN 32 ausgelegt und unterstützt die Handbedienung. Er ist nicht für Belüftungsarmaturen geeignet und bietet keine explosionsgeschützte Ausführung. Die maximale Umgebungstemperatur für den Betrieb beträgt 55 °C. Für die Installation des Danfoss AMV 140 ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich, was die Montage vereinfacht.
Technische Daten
Versorgungsspannung: 230 V AC
Nennweite: DN 15-32
Stellsignal: 3-Punkt-Schritt
Stellzeit: 12 s/mm
Stellkraft: 200 N
Maximaler Hub: 5,5 mm
Schutzart: IP42
Werkstoff Gehäuse: Kunststoff
Umgebungstemperatur: bis 55 °C
Mechanischer Standanzeiger: ja
Der Danfoss elektrische Stellantrieb AMV 140 bietet eine zuverlässige und präzise Lösung für die Ventilsteuerung. Mit einer Versorgungsspannung von 230 V AC, einer Stellkraft von 200 N und einem Hub von 5,5 mm ist er eine effiziente Wahl für Anwendungen in Heizungs- und Fernwärmesystemen, die eine flexible und wartungsarme Regelung erfordern.
Wie ist der Danfoss AMV 140 konstruiert und welche Merkmale bietet er?Der Stellantrieb AMV 140 von Danfoss verfügt über ein robustes Gehäuse aus Kunststoff, das eine Schutzart von IP42 ermöglicht. Dies bietet Schutz gegen feste Fremdkörper und fallendes Tropfwasser. Mit einer Bauhöhe von 57 mm, einer Baulänge von 122 mm und einer Bautiefe von 143 mm ist der Antrieb kompakt gebaut. Die Hublänge beträgt 5,5 mm. Eine selbsteinstellbare Schlaglänge und eine magnetische Übertragung unterstützen die effiziente Funktion. Ein mechanischer Standanzeiger ermöglicht die visuelle Kontrolle der aktuellen Position.
Welche Steuerungs- und Rückmeldemöglichkeiten sind vorhanden?Der Danfoss Stellantrieb AMV 140 wird über ein 3-Punkt-Schritt-Stellsignal angesteuert. Der Arbeitsbereich ist einstellbar, was eine flexible Anpassung an unterschiedliche Systemanforderungen ermöglicht. Für die Zustandsmeldung steht ein 0 - 10 V Signal zur Verfügung. Der Antrieb ist nicht mit Hilfskontakten oder einem Nullspannungsrücklauf ausgestattet.
Für welche Anwendungen ist der Stellantrieb geeignet und wie wird er installiert?Dieser elektrische Stellantrieb ist speziell für den Einsatz an Ventilen der Nennweiten DN 15 bis DN 32 ausgelegt und unterstützt die Handbedienung. Er ist nicht für Belüftungsarmaturen geeignet und bietet keine explosionsgeschützte Ausführung. Die maximale Umgebungstemperatur für den Betrieb beträgt 55 °C. Für die Installation des Danfoss AMV 140 ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich, was die Montage vereinfacht.
Technische Daten
Versorgungsspannung: 230 V AC
Nennweite: DN 15-32
Stellsignal: 3-Punkt-Schritt
Stellzeit: 12 s/mm
Stellkraft: 200 N
Maximaler Hub: 5,5 mm
Schutzart: IP42
Werkstoff Gehäuse: Kunststoff
Umgebungstemperatur: bis 55 °C
Mechanischer Standanzeiger: ja
Der Danfoss elektrische Stellantrieb AMV 140 bietet eine zuverlässige und präzise Lösung für die Ventilsteuerung. Mit einer Versorgungsspannung von 230 V AC, einer Stellkraft von 200 N und einem Hub von 5,5 mm ist er eine effiziente Wahl für Anwendungen in Heizungs- und Fernwärmesystemen, die eine flexible und wartungsarme Regelung erfordern.
