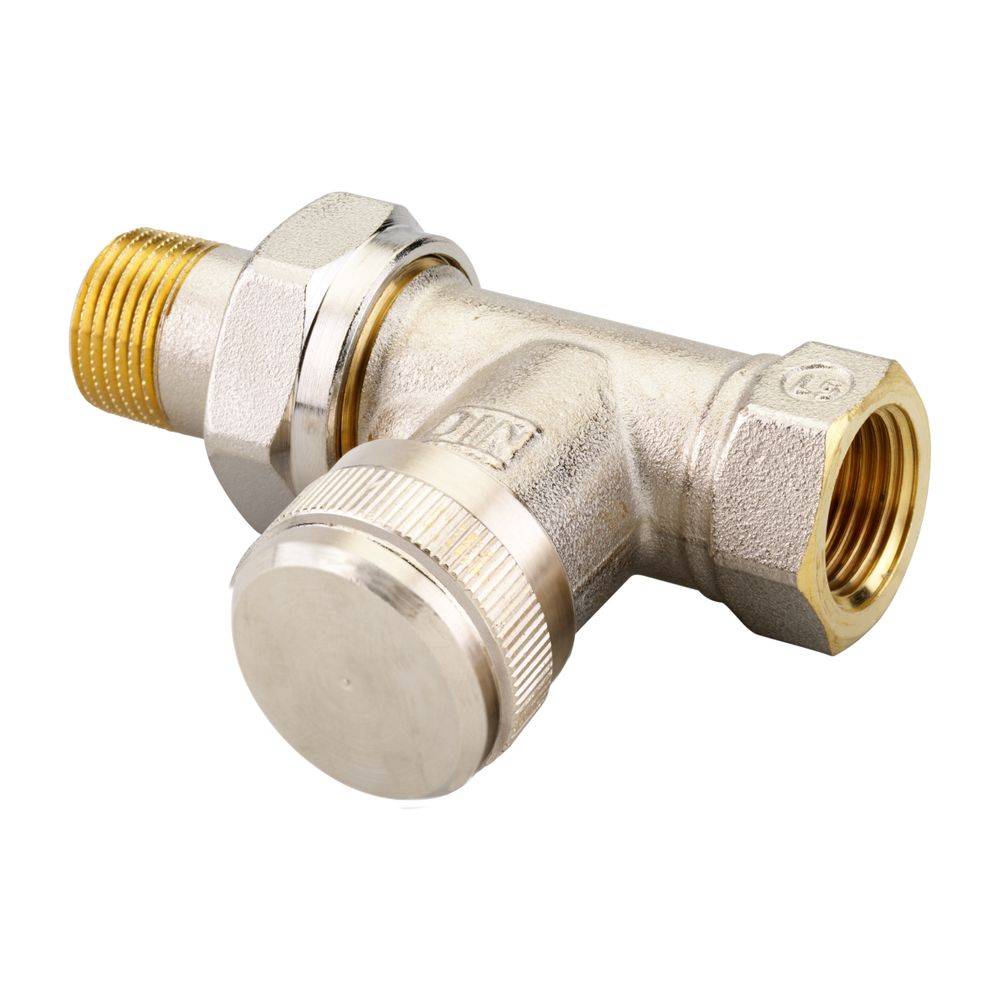

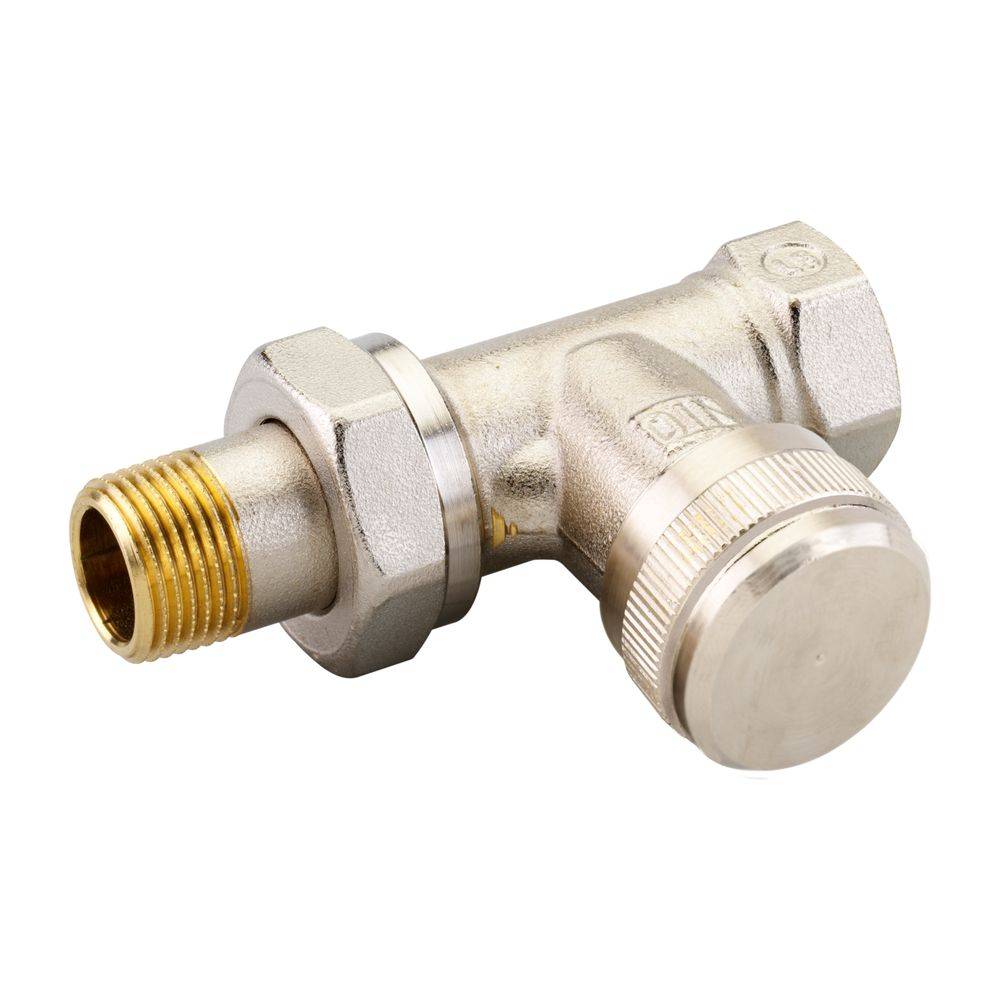

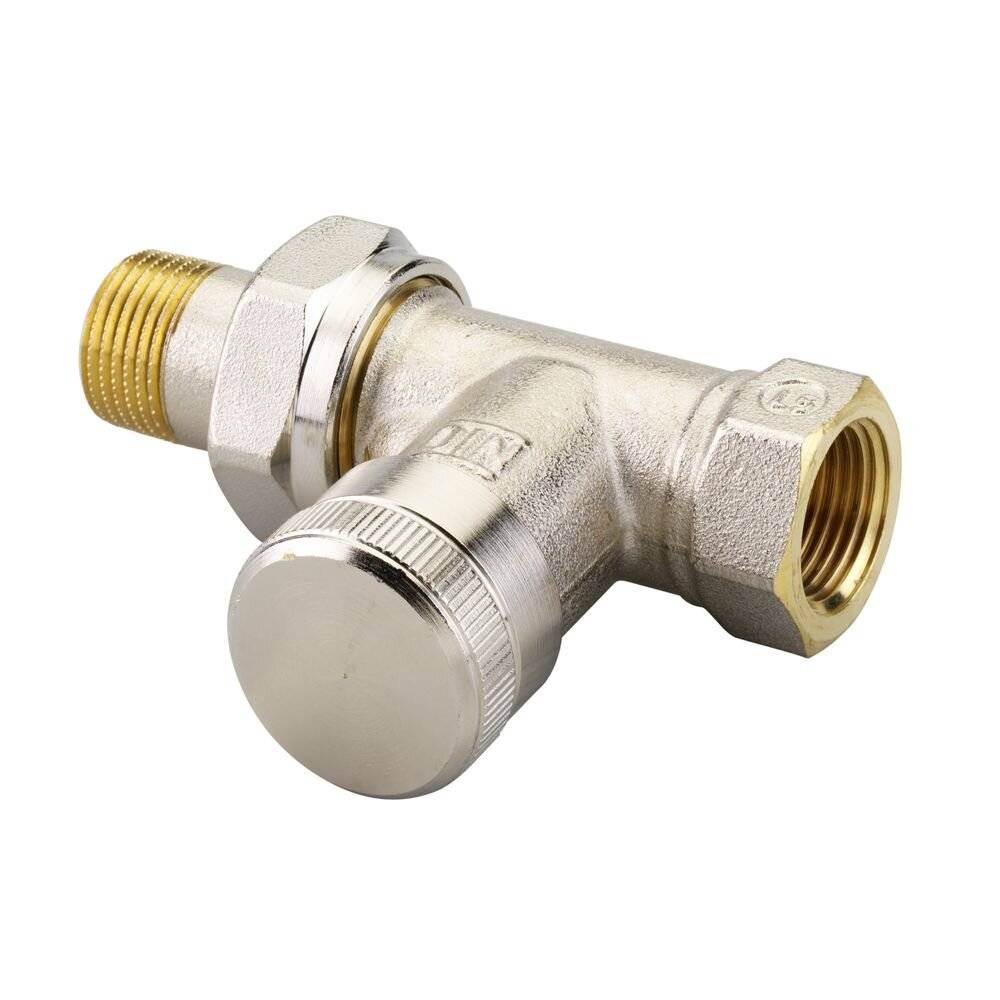

Danfoss Rücklaufverschraubung RLV 10, R 3/8", Durchgangsausführung, vernickelt, 003L0142
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 10,30
zzgl. gesetzl. MwSt.
€ 5,50
Highlights & Details
- Rücklaufverschraubung RLV Heizkörperverschraubung aus MS 58 absperrbar, regulierbar, mit Anschluß- möglichkeit für Füll/Entleerungsarmatur Baumaße nach DIN 3842 Reihe 1 Abdichtung von Kegel und Verschlußkappe mit O-Ring, Nenndruck PN 10 max. Temperatur: 120 C
Technische Daten
- Hersteller-Artikelnummer: 003L0142
- Hersteller-Warengruppe: Thermostatische Heizkörperventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: RLV
- Hersteller-Serie: Rücklaufverschraubungen
- Unterliegt EU Trinkwasserverordnung: Nein
- Ausführung: Schlussstück/Innengewinde
- Bauhöhe: 25
- Oberflächenschutz: vernickelt
- Rechtwinklige Ausführung: nein
- Einstellbar: ja
- Mit Quetschset: nein
- Abmessung Rohranschluss: 3/8 Zoll
- Größe Heizkörperanschluss: 3/8 Zoll (10)
- KV-Wert: 0,15 - 1,8
- Verkürzte Baulänge: nein
- Strömungsrichtung entgegengesetzt: ja
- Kvs-Wert: 1,8
- Inhalt
1 St.
- Breite
75.0000 mm
- Höhe
50.0000 mm
- Abm.
(B x H) 75.0000 mm x 50.0000 mm
- Gewicht
0.2060
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 825724096 Danfoss Rücklaufverschraubung RLV 10, R 3/8", Durchgangsausführung, vernickelt, 003L0142
Beschreibung
Die Danfoss Rücklaufverschraubung RLV 10 R 3/8" in Durchgangsausführung und vernickelter Oberfläche ist eine Heizkörperverschraubung aus Messing (MS 58). Sie ermöglicht das individuelle Absperren und Regulieren von Heizkörpern, wodurch Wartungsarbeiten oder Reparaturen an einzelnen Heizkörpern ohne Beeinträchtigung der übrigen Anlage durchgeführt werden können. Die Verschraubung ist für Heizkörperanschlüsse mit einem Rohrgewinde von R 3/8 Zoll ausgelegt und entspricht den Baumaßen nach DIN 3842-1.
Wie funktioniert die Rücklaufverschraubung RLV 10?Die Rücklaufverschraubung Typ RLV ist absperrbar und regulierbar. Die werksseitige Einstellung ist vollständig geöffnet. Sie verfügt über eine Anschlussmöglichkeit für eine Entleerungsarmatur, die das Entleeren oder Füllen des Heizkörpers ermöglicht. Zur Entleerung wird zunächst die Abdeckkappe abgeschraubt und die Rücklaufverschraubung abgesperrt. Nach Aufschrauben der Entleerungsarmatur kann diese durch Linksdrehung des Vierkants geöffnet werden. Die mitgelieferte Schlauchtülle ist frei drehbar, um eine flexible Handhabung zu ermöglichen.
Welche technischen Eigenschaften zeichnen die RLV 10 aus?Die Verschraubung ist aus Messing (MS 58) gefertigt und vernickelt. Die Abdichtung von Kegel und Verschlusskappe erfolgt mittels O-Ring, was eine zuverlässige Funktion bei einem Nenndruck von PN 10 und einer maximalen Betriebstemperatur von 120 °C sicherstellt. Der kvs-Wert liegt bei 1,8 m3/h, was den Durchfluss bei vollständig geöffneter Verschraubung angibt. Die Bauhöhe beträgt 25 mm und die Strömungsrichtung ist entgegengesetzt.
Welche Normen und Empfehlungen sind zu beachten?Die Abmessungen der Rücklaufverschraubung entsprechen der DIN 3842-1 Reihe 1. Für einen optimalen Korrosionsschutz und zur Vermeidung von Steinbildung sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 "Korrosionsschutz in Wasserheizungsanlagen" entsprechen.
Technische Daten
Ausführung: Durchgang
Anschluss Heizkörper: R 3/8
Anschluss Anlage: Rp 3/8
Oberfläche: vernickelt
kvs-Wert: 1,8 m3/h
Material: Messing (MS 58)
Nenndruck: PN 10
Max. Temperatur: 120 °C
Bauhöhe: 25 mm
Strömungsrichtung: entgegengesetzt
Die Danfoss Rücklaufverschraubung RLV 10 ist eine zuverlässige Komponente für Heizungsanlagen, die eine effiziente und flexible Heizkörperverwaltung ermöglicht. Mit einem kvs-Wert von 1,8 m3/h und einer maximalen Betriebstemperatur von 120 °C ist sie für den Einsatz in Standardheizungsanlagen geeignet und unterstützt durch die Anschlussmöglichkeit für eine Entleerungsarmatur die einfache Wartung und Befüllung von Heizkörpern.
