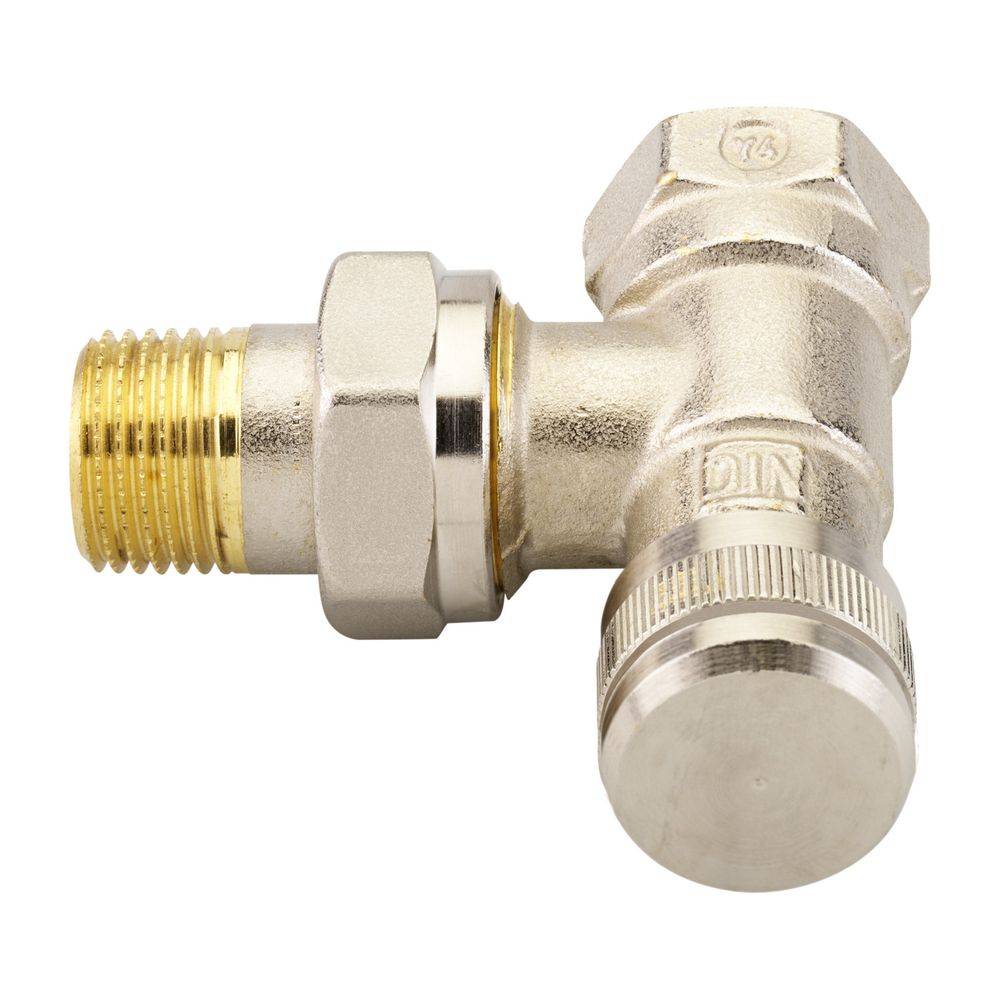

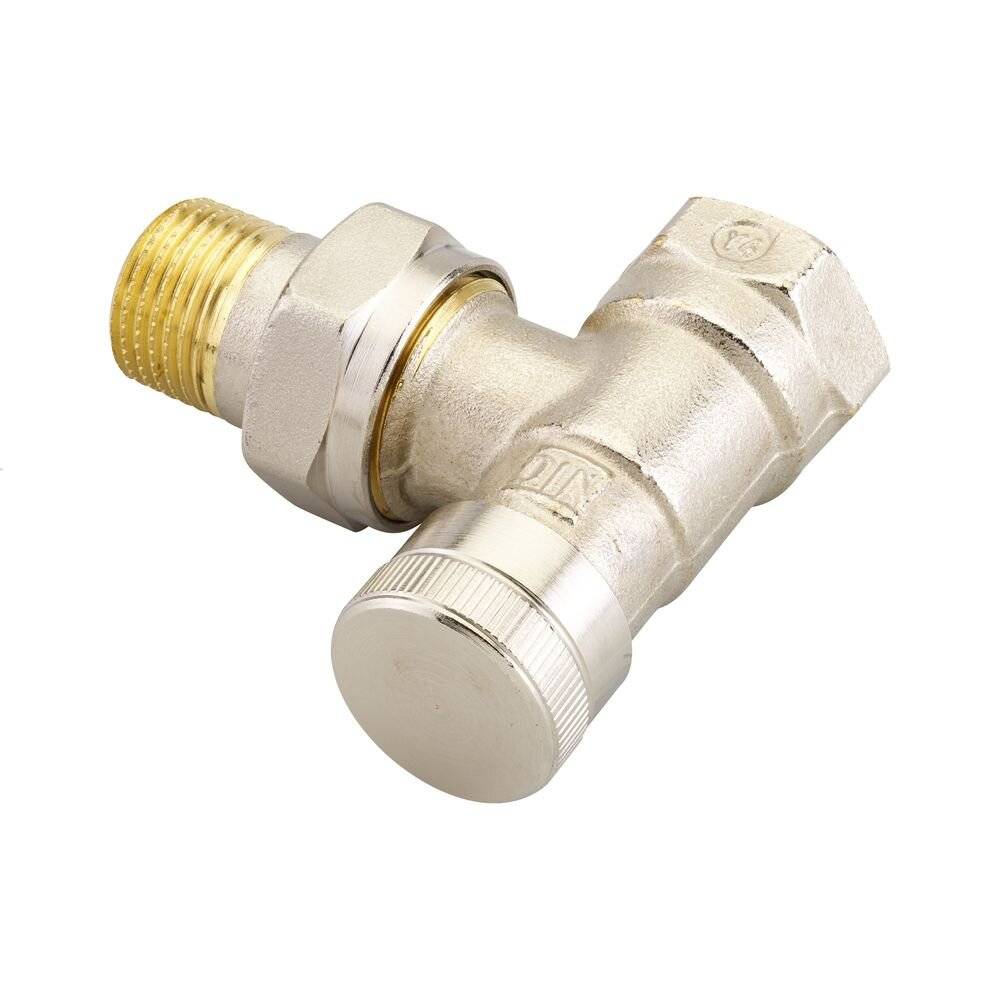

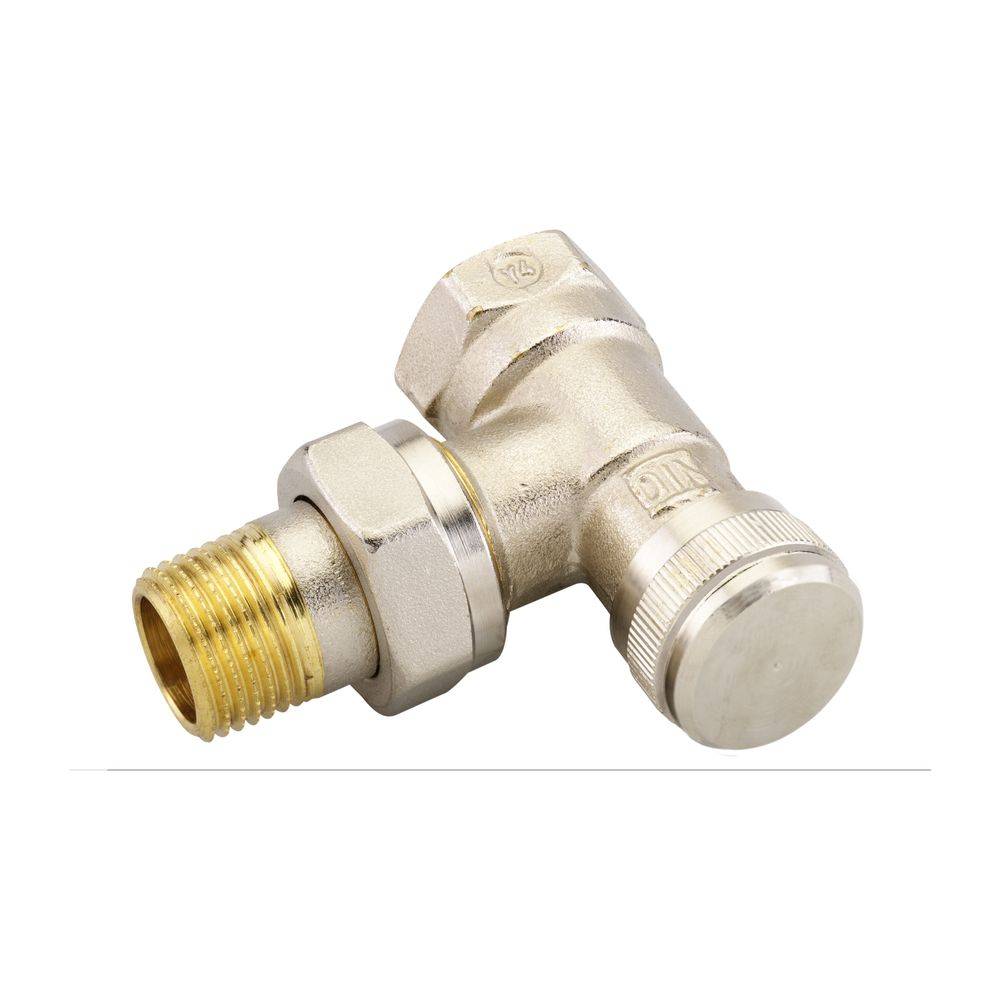

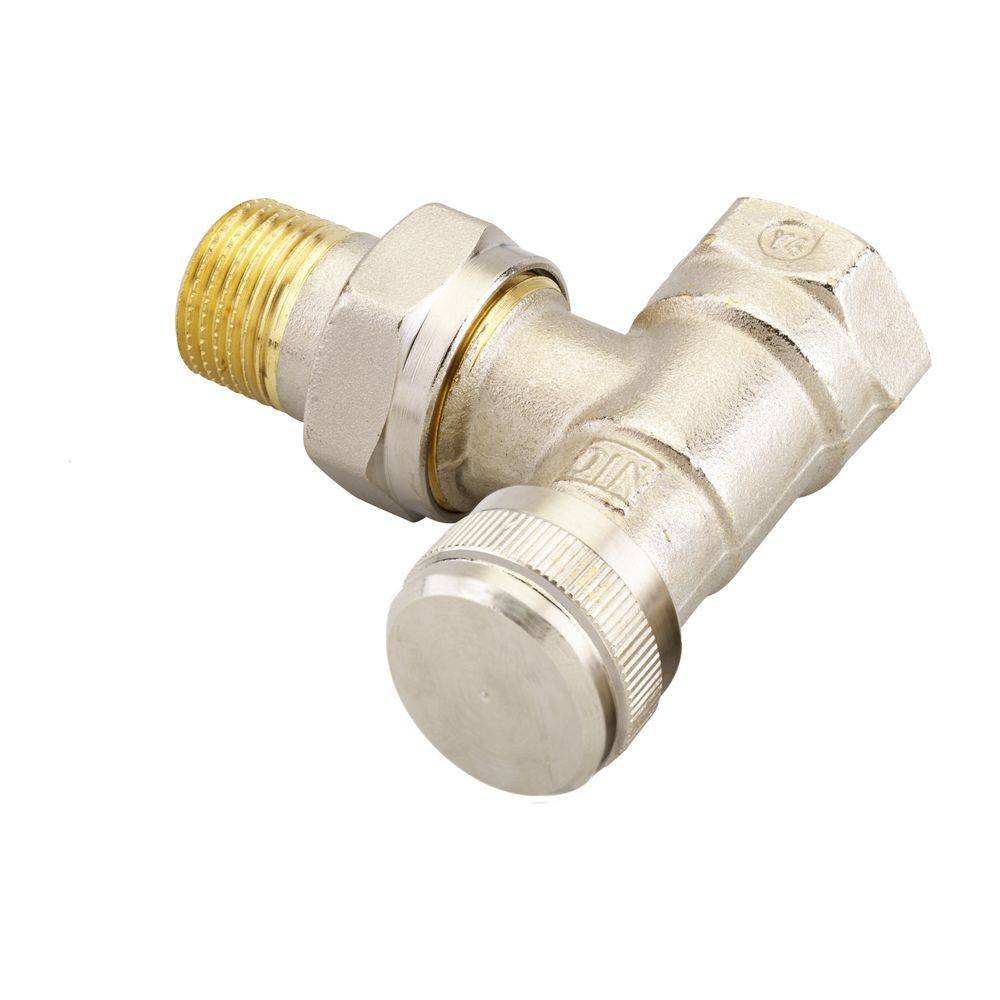

Danfoss Rücklaufverschraubung RLV 15, R 1/2", Eckausführung, vernickelt, 003L0143
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
€ 10,60
zzgl. gesetzl. MwSt.
€ 5,50
Highlights & Details
- Rücklaufverschraubung RLV Heizkörperverschraubung aus MS 58 absperrbar, regulierbar, mit Anschluß- möglichkeit für Füll/Entleerungsarmatur Baumaße nach DIN 3842 Reihe 1 Abdichtung von Kegel und Verschlußkappe mit O-Ring, Nenndruck PN 10 max. Temperatur: 120 C
Technische Daten
- Hersteller-Artikelnummer: 003L0143
- Hersteller-Warengruppe: Thermostatische Heizkörperventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: RLV
- Hersteller-Serie: Rücklaufverschraubungen
- Unterliegt EU Trinkwasserverordnung: Nein
- Ausführung: Schlussstück/Innengewinde
- Bauhöhe: 25
- Oberflächenschutz: vernickelt
- Rechtwinklige Ausführung: ja
- Einstellbar: ja
- Mit Quetschset: nein
- Mit Entleerungsventil: nein
- Abmessung Rohranschluss: 1/2 Zoll
- Größe Heizkörperanschluss: 1/2 Zoll (15)
- KV-Wert: 0,2 - 2,3
- Verkürzte Baulänge: nein
- Strömungsrichtung entgegengesetzt: ja
- Kvs-Wert: 2,5
- Mit Ablassmöglichkeit (Anschluss): nein
- Inhalt
1 St.
- Breite
70.0000 mm
- Höhe
63.0000 mm
- Abm.
(B x H) 70.0000 mm x 63.0000 mm
- Gewicht
0.2360
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 822012840 Danfoss Rücklaufverschraubung RLV 15, R 1/2", Eckausführung, vernickelt, 003L0143
Beschreibung
Die Danfoss Rücklaufverschraubung RLV 15 R 1/2" in Eckausführung und vernickelter Oberfläche ist eine absperrbare und regulierbare Heizkörperverschraubung. Sie ermöglicht die individuelle Absperrung jedes Heizkörpers, was Wartungsarbeiten oder Reparaturen ohne Beeinträchtigung anderer Heizkörper in der Anlage erleichtert. Mit einem kvs-Wert von 2,5 m³/h ist sie für den Einsatz in Heizungsanlagen konzipiert und entspricht den Baumaßen nach DIN 3842-1.
Wie funktioniert die Danfoss RLV 15 Rücklaufverschraubung?Die Rücklaufverschraubung RLV 15 ermöglicht das gezielte Absperren und Regulieren des Heizwasserdurchflusses zu einzelnen Heizkörpern. Dies ist besonders vorteilhaft bei Wartungsarbeiten oder Reparaturen, da der betroffene Heizkörper isoliert werden kann, ohne den Betrieb der gesamten Heizungsanlage zu unterbrechen. Die werksseitige Einstellung der Verschraubung ist vollständig offen. Die Abdichtung von Kegel und Verschlusskappe erfolgt mittels O-Ring, was eine zuverlässige Dichtheit sicherstellt.
Welche technischen Merkmale und Materialien zeichnen die RLV 15 aus?Die Danfoss Rücklaufverschraubung RLV 15 ist in robuster Eckausführung gefertigt und verfügt über eine vernickelte Oberfläche. Sie besteht aus Messing (MS 58) und ist für einen Nenndruck von PN 10 sowie eine maximale Temperatur von 120 °C ausgelegt. Die Abmessungen entsprechen der DIN 3842-1, Reihe 1. Die Verschraubung ist für eine strömungsrichtungsentgegengesetzte Installation konzipiert. Um Steinbildung und Korrosion vorzubeugen, sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 „Korrosionsschutz in Wasserheizungsanlagen“ entsprechen.
Welche Anschlussmöglichkeiten und Zubehör bietet die RLV 15?Die Rücklaufverschraubung RLV 15 ist mit einem R 1/2 Zoll Anschluss für den Heizkörper und einem Rp 1/2 Zoll Anschluss für die Anlage ausgestattet. Sie bietet die Möglichkeit, eine separate Entleerungsarmatur anzuschließen, die als Zubehör erhältlich ist. Dies erleichtert das Entleeren oder Befüllen des Heizkörpers bei Bedarf. Für die Installation sind keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich. Die Entleerungsarmatur kann durch Linksdrehung des Vierkants geöffnet werden, wobei die mitgelieferte Schlauchtülle flexibel drehbar ist. Die Entleerungsarmatur ist unvernickelt.
Technische Daten
Typ: RLV 15
Anschluss Heizkörper: R 1/2 Zoll
Anschluss Anlage: Rp 1/2 Zoll
Ausführung: Eck
Oberfläche: vernickelt
kvs-Wert: 2,5 m³/h
Material: Messing (MS 58)
Nenndruck: PN 10
Max. Temperatur: 120 °C
Einstellbar: ja
Die Danfoss Rücklaufverschraubung RLV 15 in Eckausführung ist eine zuverlässige und flexible Komponente für moderne Heizungsanlagen. Ihre absperrbare und regulierbare Funktion, kombiniert mit der robusten Bauweise aus Messing (MS 58) und der vernickelten Oberfläche, sichert eine effiziente und langlebige Performance. Mit einem kvs-Wert von 2,5 m³/h und einer maximalen Betriebstemperatur von 120 °C bietet sie eine flexible Lösung für die individuelle Heizkörpersteuerung und erleichtert Wartungsarbeiten erheblich.
