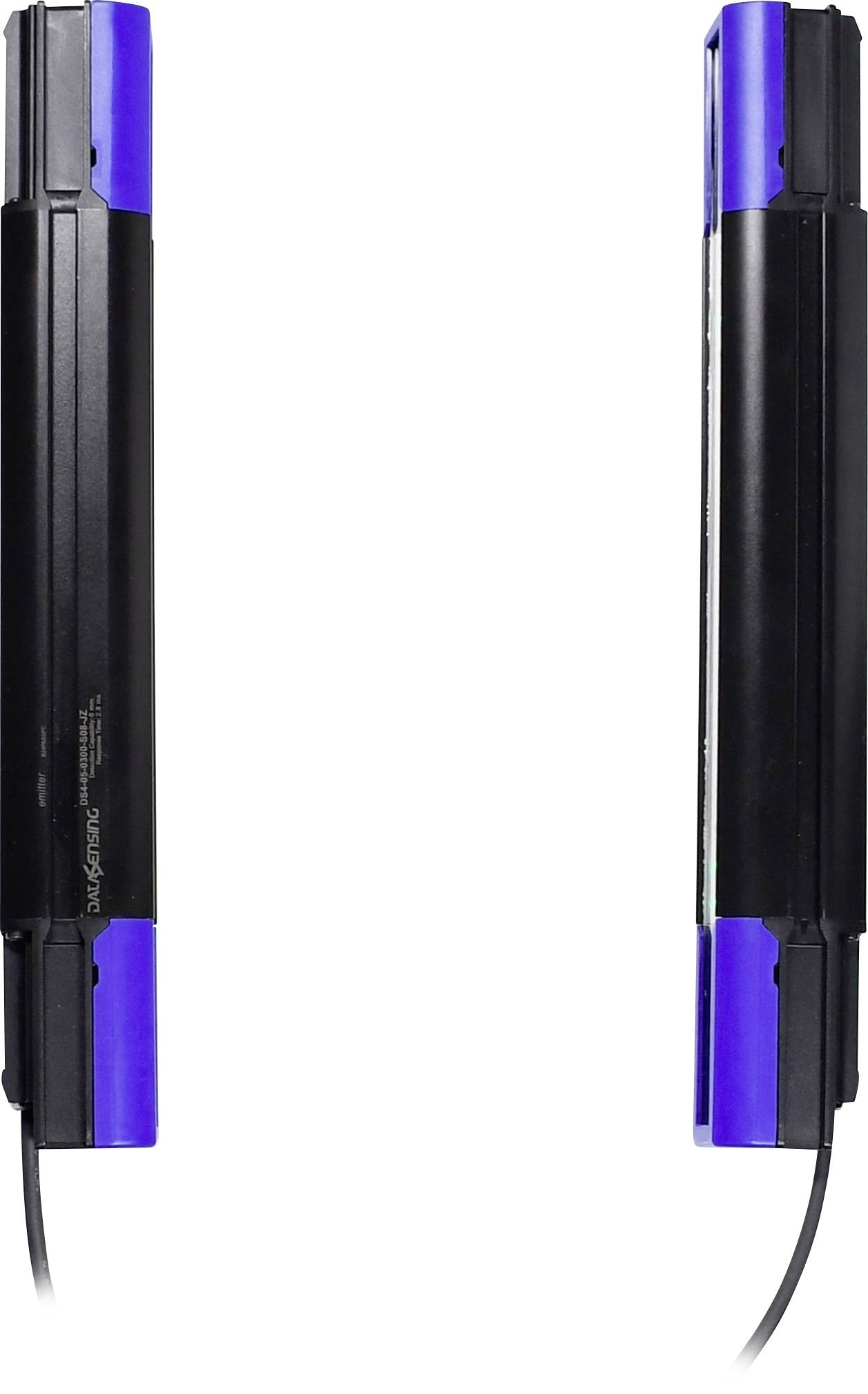

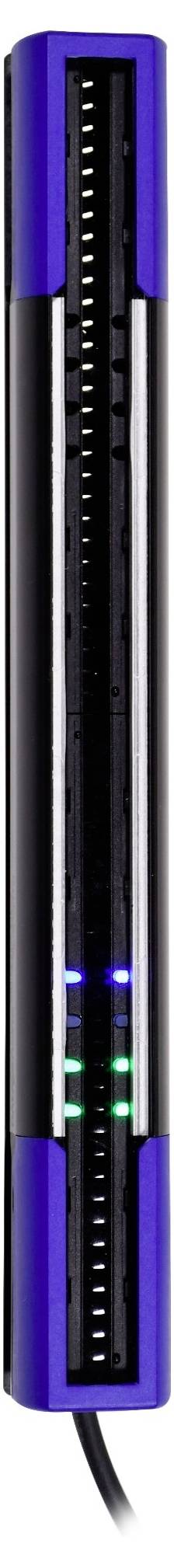

Datasensing Lichtvorhang DS4 Reichweite (max.) 5 m Schutzfeldhöhe 900 mm 24 V/DC Anzahl Strahlen: 180
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Lichtvorhang
Länge
40 mm
Höhe
910.5 mm
Typ
DS4
Ausführung
Sender
Empfänger
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 1.654,17
3
2% = € 40,36
€ 1.613,81
5
3% = € 56,41
€ 1.597,76
10
4% = € 67,16
€ 1.587,01
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 1.654,17 / Stück)
€ 1.654,17
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Datasensing DS4-05-0900-B05-JA Messendes Lichtgitter, 5 mm Pitch, 900 mm Höhe.

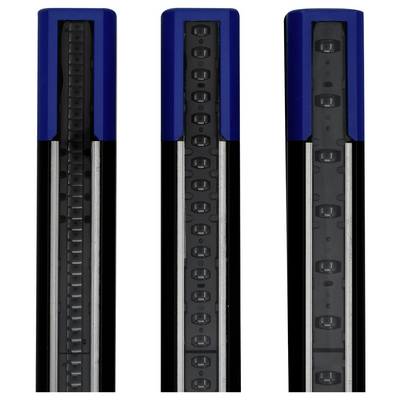

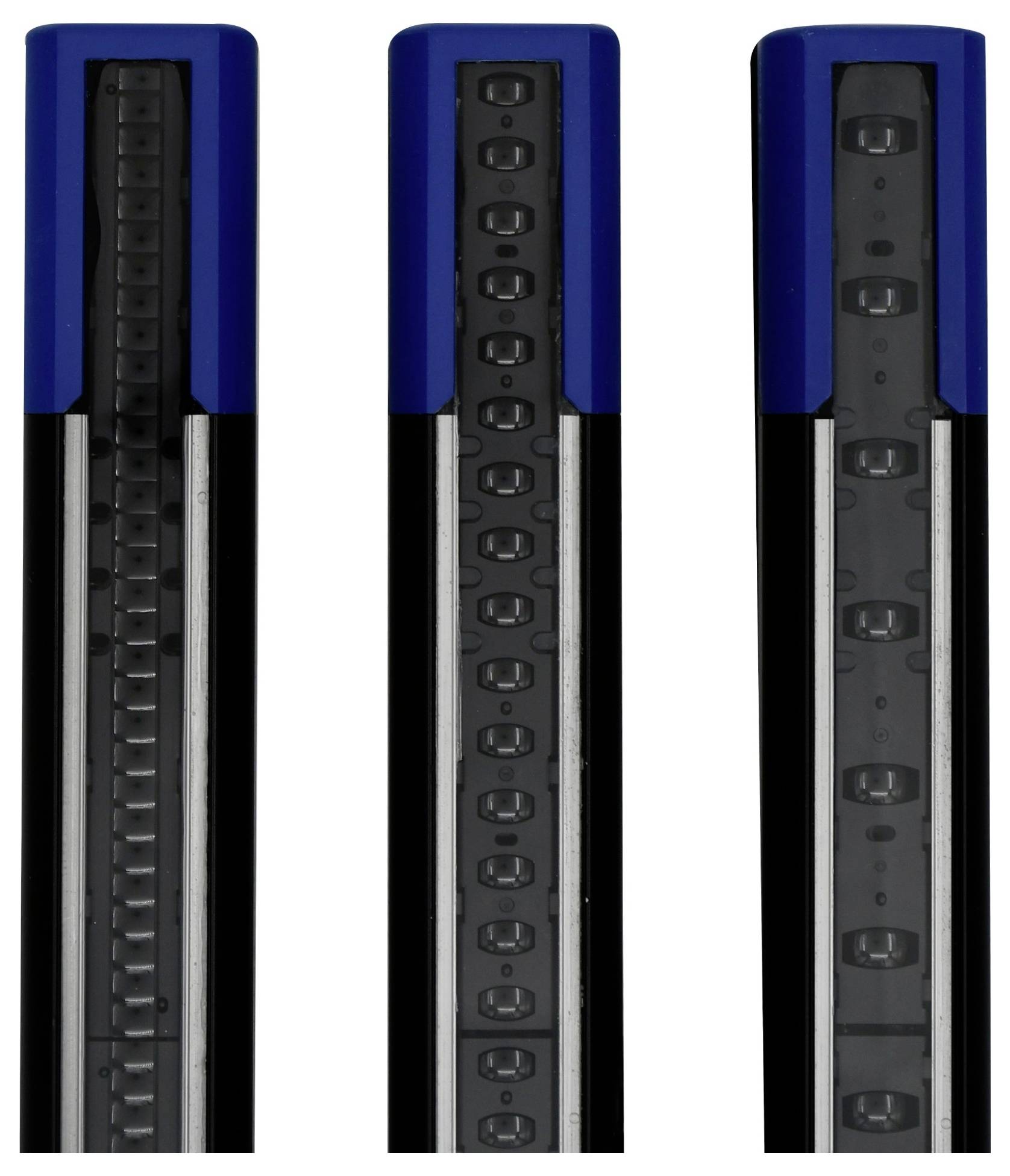

- Präzise Objekterkennung mit 5 mm Strahlabstand.
- Integrierte IO-Link Schnittstelle für einfache Konfiguration.
- Kombinierte Digital- und Analogausgänge (0...10 V / 4...20 mA).
- Sehr kompaktes Aluminiumgehäuse für industrielle Anwendungen.
Unser Service für Sie
Technische Daten
- Gehäusematerial: Aluminium / PBT
- Frontscheibenmaterial: PMMA
- Schockfestigkeit: 25g x 6 ms x 600 (gemäß EN 60068-2-27)
- Produkt-Art
Lichtvorhang
- Typ
DS4
- Ausführung
Sender
Empfänger
- Betriebsspannung
24 V/DC
- Betriebsspannung min.
19.2 V/DC
- Betriebsspannung max.
28.8 V/DC
- Betriebsspannungsbereich
19.2 - 28.8 V/DC
- Max. Stromaufnahme
360 mA
- Ansprechzeit
6.4 ms
- Schaltspannung (max.)
28.8 V/DC
- Schaltstrom (max.)
100 mA
- Max. Schaltleistung
2.4 W
- Auflösung optisch
5 x 10 mm
- Kleinstes zu erkennendes Objekt (Durchmesser)
10 mm
- Anschluss
M12
- Kabellänge
20 cm
- Sendertyp
LED Infrarot
- Wellenlänge
850 nm
- Reichweite (min.)
0.2 m
- Reichweite (max.)
5 m
- Ausgänge
Analog
Digital
IO-Link
- Ausgangssignal (min.)
4 mV
- Ausgangssignal (max.)
20 mA
- Ausgangsstrom
100 mA
- Zulassungen (Sensoren)
CE
cULus
- Strahlen
180
- Strahlenabstand
5 mm
- Schutzfeldbreite (min.)
200 mm
- Schutzfeldbreite (max.)
5000 mm
- Schutzfeldhöhe
900 mm
- Höhe Aluprofil
910.5 mm
- Gesamt-Höhe
910.5 mm
- Inhalt
1 St.
IP65/67
- Länge
40 mm
- Breite
35 mm
- Höhe
910.5 mm
- Abm.
(L x B x H) 40 x 35 x 910.5 mm
- Min. Temperatur
-30 °C
- Max. Temperatur
55 °C
- Nennspannung
24 V/DC
Dokumente & Downloads
Datenblatt
Datenblatt 3760013 Datasensing Lichtvorhang DS4 Reichweite (max.) 5 m Schutzfeldhöhe 900 mm 24 V/DC Anzahl Strahlen: 180
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3760013 Datasensing Lichtvorhang DS4 Reichweite (max.) 5 m Schutzfeldhöhe 900 mm 24 V/DC Anzahl Strahlen: 180
Beschreibung
Das DS4 Base ist ein zuverlässiges Flächen-Lichtgitter zur Detektion und Vermessung in einfachen industriellen Anwendungen. Es bietet eine einfache Konfiguration per Leitung oder IO-Link und liefert präzise Messdaten direkt an Ihre Steuerung.
Lieferumfang
- Sender (TX), Empfänger (RX)
