Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 20 m Schutzfeldhöhe 1950 mm 24 V/DC Sicherheitsklasse: 4 Anza kaufen

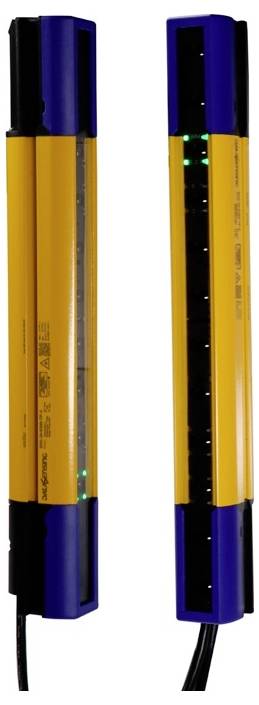

Zwei gelb-blaue Industriesensoren in Stabform mit Kabeln, dargestellt in Front- und Seitenansicht, jeweils mit kleinen grünen Anzeigelichtern.

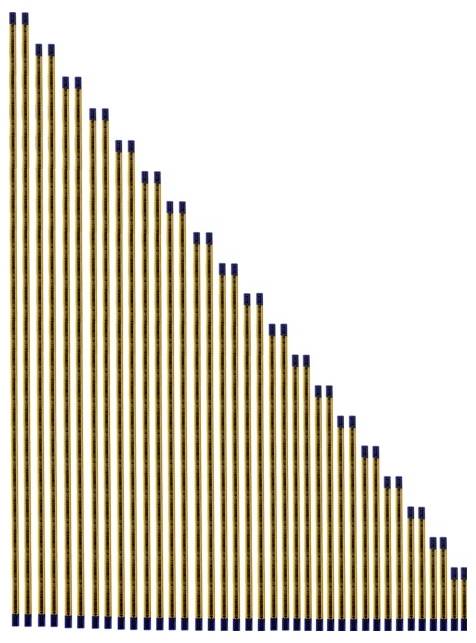

Eine abwärts führende Treppe aus vielen vertikalen Streichhölzern oder Bleistiften, die von oben links nach unten rechts abnehmen und eine diagonale Neigung bilden.

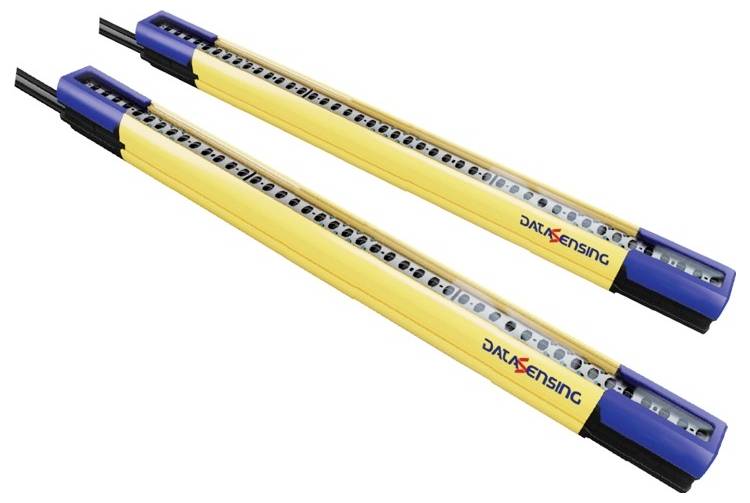

Zwei gelbe und blaue industrielle Sensorleisten mit perforierten Seiten und angebrachten Kabeln, diagonal auf weißem Hintergrund dargestellt.

1/3

Produkt-Art

Sicherheits-Lichtvorhang

Länge

35 mm

Höhe

2030.1 mm

Typ

SH4

Ausführung

Empfänger

Sender

Datenblatt (PDF)

Lieferung Fr., 9. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 3.670,83 / Stück)

€ 3.670,83

zzgl. € 54,16

zzgl. MwSt.

Sperrgutzuschlag

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Datasensing SH4-30-1950-A-12 Sicherheitslichtvorhang

Typ 4 Sicherheitslichtvorhang für höchsten Personenschutz.
Handauflösung (30 mm) zur Absicherung von Gefahrenbereichen.
Integrierte Auto-Reset-Funktion für einfache Systemintegration.
Kompaktes Design mit robustem Gehäuse für industrielle Umgebungen.

Unser Service für Sie

Technische Daten

Gehäusematerial: Aluminium (gelb lackiert RAL 1003)

Produkt-Art: Sicherheits-Lichtvorhang

Typ: SH4

Ausführung: Empfänger
Sender

Anwendungsgebiet: Personenschutz

Besonderheiten: Automatischer Neustart

Betriebsspannung: 24 V/DC

Betriebsspannung min.: 19.2 V/DC

Betriebsspannung max.: 28.8 V/DC

Betriebsspannungsbereich: 19.2 - 28.8 V/DC

Max. Stromaufnahme: 50 mA

Ansprechzeit: 23 ms

Schaltspannung (max.): 28.8 V/DC

Schaltstrom (max.): 400 mA

Max. Schaltleistung: 11.5 W

Kleinstes zu erkennendes Objekt (Durchmesser): 30 mm

Anschluss: Stecker M12, 5 polig

Sendertyp: LED Infrarot

Wellenlänge: 950 nm

Reichweite (min.): 0.2 m

Reichweite (max.): 20 m

Ausgänge: 2 x PNP

Ausgangsstrom: 0.4 A

Zulassungen (Sensoren): CE
cULus
TÜV

Performance Level: PL e

Safety Integrity Level: SIL 3

Sicherheitskategorie: 4

Sicherheitsklasse: 4

Strahlen: 96

Strahlenabstand: 20 mm

Schutzfeldhöhe: 1950 mm

Höhe Aluprofil: 1950.4 mm

Gesamt-Höhe: 2030.1 mm

Inhalt: 1 St.

: IP65/67

Länge: 35 mm

Breite: 41.3 mm

Höhe: 2030.1 mm

Abm.: (L x B x H) 35 x 41.3 x 2030.1 mm

Min. Temperatur: -30 °C

Max. Temperatur: 55 °C

Nennspannung: 24 V/DC

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Breite

Schutzart

Reichweite (max.)

Höhe

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 300 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 30

Bestell-Nr.:3760184

40 mm

IP65IP67

10 m

309 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 450 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 45

Bestell-Nr.:3760185

40 mm

IP65IP67

10 m

459 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 600 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 60

Bestell-Nr.:3760186

40 mm

IP67IP65

10 m

609 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1050 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 105

Bestell-Nr.:3760189

40 mm

IP65IP67

10 m

1059 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1200 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 120

Bestell-Nr.:3760190

40 mm

IP65IP67

10 m

1209 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 135

Bestell-Nr.:3760191

40 mm

IP65IP67

10 m

1359 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1650 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 165

Bestell-Nr.:3760192

40 mm

IP65IP67

10 m

1659 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1800 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 180

Bestell-Nr.:3760193

40 mm

IP65IP67

10 m

1809 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1950 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 195

Bestell-Nr.:3760194

40 mm

IP65IP67

10 m

1959 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 300 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 30

Bestell-Nr.:3760195

40 mm

IP65IP67

10 m

309 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3760218 Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 20 m Schutzfeldhöhe 1950 mm 24 V/DC Sicherheitsklasse: 4 Anza

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3760218 Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 20 m Schutzfeldhöhe 1950 mm 24 V/DC Sicherheitsklasse: 4 Anza

Beschreibung

Der Datasensing SH4-30-1950-A-12 bietet erstklassige Sicherheit in einem schlanken Profil. Mit einer Schutzfeldhöhe von 1950 mm und einer Reichweite von bis zu 20 m ist er die ideale Lösung für die Absicherung großer Maschinenöffnungen. Dank der einfachen Montage und der hohen elektromagnetischen Verträglichkeit gewährleistet er maximale Anlagenverfügbarkeit bei kompromissloser Sicherheit.
